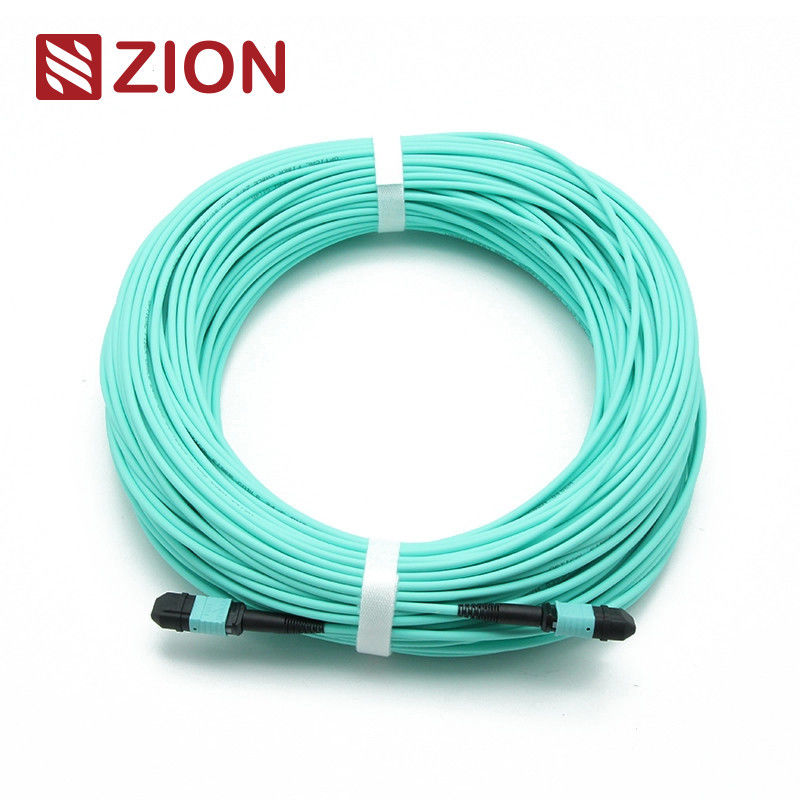

MPO-Buchse auf MPO-Buchse OM3 3,0 mm LSZH 24 Fasern Patchkabel
Das MPO-Buchse-auf-MPO-Buchse OM3 3,0 mm LSZH 24 Fasern Patchkabel ist eine Hochleistungs-Glasfaserlösung mit hoher Dichte, die für Multimode-Anwendungen (OM3) entwickelt wurde. Mit 24 Fasern unterstützt dieses Patchkabel Geschwindigkeiten von 10G, 40G und 100G Ethernet und ist somit die ideale Wahl für moderne Rechenzentrumsumgebungen. Es verfügt über einen 3,0 mm LSZH-Mantel für Sicherheit und die Einhaltung strenger Standards.
Hauptmerkmale
- Geringe Einfügedämpfung: ≤0,6 dB (Standardverlust), ≤0,35 dB (Super Low Loss) für zuverlässige Leistung
- Hohe Rückflussdämpfung: ≥25 dB für stabile Datenübertragung
- Langlebiges Design: Ausgelegt für über 500 Einsteckzyklen mit minimalem Signalverlust (<0,3 dB typisch)
- Konformität: Erfüllt die Standards IEC-61754-7, Telcordia GR-1435-CORE und TIA-568-C
- Farbcodiertes Gehäuse: Aqua-Steckverbinder gewährleisten eine einfache Identifizierung von OM3-Multimode-Fasern
- Flexible Bereitstellung: Unterstützt die schnelle Bereitstellung in Backbone-Verkabelungen, Rechenzentren und Umgebungen mit hoher Faseranzahl
Anwendungen
- Rechenzentren: Hochdichte Verkabelung für 10G/40G/100G Ethernet
- Unternehmensnetzwerke: Backbone-Verbindungen zwischen Patchfeldern, Kassetten und Modulen
- Fiber-to-the-Building (FTTB): Effiziente Konnektivität für mehrstöckige Gebäude
- Optische Geräte: Interne Verbindungen für Transceiver wie QSFP+ und QSFP28
Technische Daten
Steckertyp: MPO-Buchse
Faseranzahl: 24 Fasern
Fasertyp: Multimode OM3 (Aqua)
Manteltyp: 3,0 mm LSZH für die Einhaltung der Brandschutzbestimmungen
Betriebstemperatur: -40 °C bis +85 °C
Einfügedämpfung: Standardverlust ≤0,6 dB, Super Low Loss ≤0,35 dB
Rückflussdämpfung: ≥25 dB
Namensregeln & Auftragsbestätigungsinformationen
Push-Pull-Lasche für Senko MPO
MPO-MPO 12F Glasfaser-Patchkabelzeichnung
Längentoleranzspezifikationen
| Gesamtlänge (L) (m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Drei Verbindungsmethoden für MTP/MPO-Polarität
Base-24-Polaritätslösung
Um der steigenden Nachfrage nach höherer Bandbreite gerecht zu werden, wird ein 24-Faser-MTP/MPO-Kabel eingeführt, um die Migration zu 100G-Netzwerken zu erleichtern. Es verdoppelt die Dichte der 12-Faser-Verkabelung auf derselben Grundfläche, wodurch die Faseranzahl reduziert, weniger Kabelwege ermöglicht und der Luftstrom verbessert wird. Die Polaritätswartung der Base-24-MTP/MPO-Verkabelung ist komplexer. OMC empfiehlt das MTP/MPO-Stammkabel vom Typ A (Key-up-to-Key-down). Mit unserer Kassette vom Typ A und Typ AF wird kein A-zu-A-Patchkabel benötigt. Die Konnektivitätsmethode ist unten dargestellt.
Zion Communications Hot Trunk Cable Produkte
7236001 | ZCM1122HIA1X
MPO-Buchse auf MPO-Buchse SM 3,0 mm LSZH 12 Fasern Patchkabel
Ideal für Hochgeschwindigkeits-Singlemode- (SM-) Netzwerke, einschließlich 40G/100G-Rechenzentren und Backbone-Verkabelungslösungen. Bietet geringe Einfügedämpfung und hohe Rückflussdämpfung bei Einhaltung der Brandschutzbestimmungen.
7236002 | ZCM1152HIA1X
MPO-Buchse auf MPO-Buchse SM 3,0 mm LSZH 24 Fasern Patchkabel
Konzipiert für hochdichte Singlemode-Konnektivität, die 10G-, 40G- und 100G-Ethernet unterstützt, mit LSZH-Mantel für Sicherheit.
7236003 | ZCM1127HLA1X
MPO-Buchse auf MPO-Buchse OM3 3,0 mm LSZH 12 Fasern Patchkabel
Bietet Hochgeschwindigkeits-Multimode- (OM3-) Verbindungen, perfekt für 10G/40G/100G Ethernet mit geringer Einfügedämpfung und hoher Zuverlässigkeit.
7236004 | ZCM1157HLA1X
MPO-Buchse auf MPO-Buchse OM3 3,0 mm LSZH 24 Fasern Patchkabel
Entwickelt für hochdichte Multimode- (OM3-) Netzwerke, die Geschwindigkeiten von bis zu 100 Gbit/s unterstützen, mit LSZH-Mantel für die Einhaltung der Brandschutzbestimmungen.
7236005 | ZCM1128HMA1X
MPO-Buchse auf MPO-Buchse OM4 3,0 mm LSZH 12 Fasern Patchkabel
Zugeschnitten auf Hochgeschwindigkeits-Multimode- (OM4-) Anwendungen, einschließlich 40G/100G Ethernet, mit überlegener Leistung und Sicherheitskonformität.
7236006 | ZCM1158HMA1X
MPO-Buchse auf MPO-Buchse OM4 3,0 mm LSZH 24 Fasern Patchkabel
Bietet geringe Einfügedämpfung und robuste Leistung für Hochgeschwindigkeits-Multimode- (OM4-) Anwendungen in dichten Rechenzentrumsumgebungen.
Verpackung
Dieses leicht zu handhabende und gut geschützte Glasfaserkabelpaket wird standardmäßig von OMC gekennzeichnet und markiert. Standardkartongrößen: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Die Kartonauswahl hängt von der Menge ab. Kundenspezifische Verpackungen sind erhältlich.
OEM/ODM-Dienstleistungen
- Kabelfarbe, Drucktext, Kabelmantelmaterial, Steckverbinderfarbe
- OEM-Etikett, Identifikationsring, Kabelbeschriftung, Box-Design, Versandmarkierungen
- Verschiedene Qualitätsstufen verfügbar
