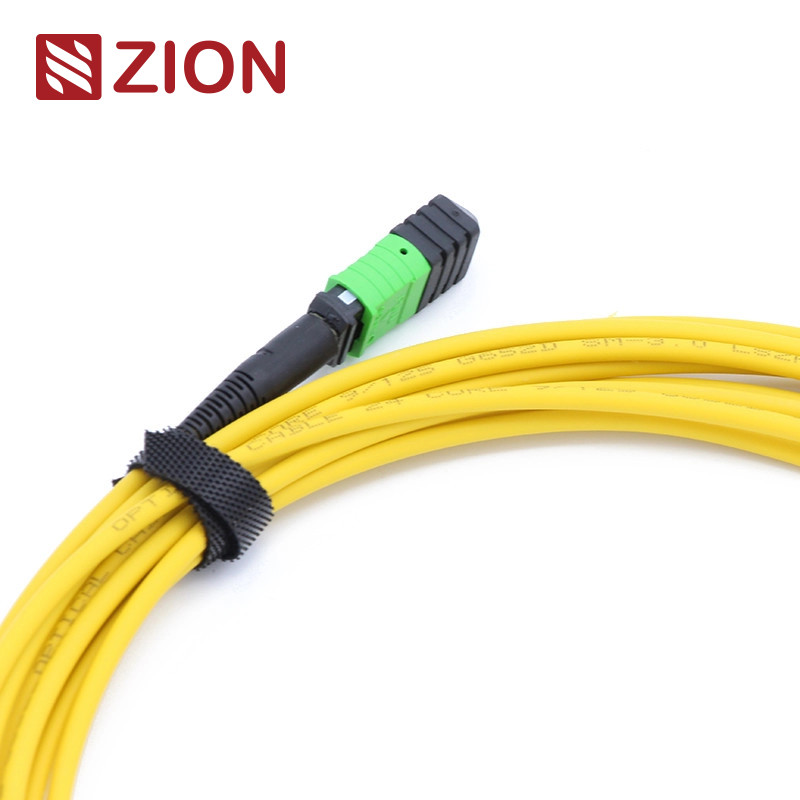

12 Fasern MTP weiblich zu MTP weiblich Patch Cord
Singlemode 3,0 mm LSZH Glasfaser-Patch-Kabel für Hochdichte-Rechenzentrumsanwendungen und 40G/100G-Netzwerklösungen.
Identifizierung des Produkts
Zion-Code:ZCM2122HIA1X
Beschreibung:MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 12 Fasern MTP Patch Cord Custom Meter
Produktübersicht
Der MTP-Anschluss ist ein Multi-Fiber-Push-On-Anschluss, der für Hochdichte-Faser-Optik-Anwendungen entwickelt wurde.Anwendungen von Glasfasern in Gebäuden, und interne Verbindungen innerhalb von optischen Transceivergeräten, die 40G-, 100G- und QSFP+-Technologien unterstützen.
MTP-Anschlüsse werden nach IEC 61754-7-Standards nach Faserzahl, Geschlecht (männlich/weiblich) und Polarität (PC oder APC) klassifiziert.0mm LSZH Fiber Patch Cord verfügt über MTP-Anschlüsse an beiden Enden und ist in verschiedenen Faserzahlen erhältlich, darunter 12, 24, 48, 60, 72, 96 und 144 Fasern.
Hauptanwendungen
Speziell für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4 optische Direktverbindungen in Hochdichte-Rechenzentrumsumgebungen entwickelt.
Industrielle Normen und Spezifikationen
Verbindungsnormen
- Die MPO-Einzelmodus-Referenz: EIA/TIA-604-5
- MPO-Singlemode-Gehäuse: SM APC - Grüne Steckverbinder + schwarzer Koffer (MTP mit Standardverlust)
- MPO-Singlemode-Gehäuse: SM APC - gelbe Steckverbinder + schwarzer Koffer (Super Low Loss MTP)
- Die MPO-Multimode-Referenz: EIA/TIA-604-5
- Einheitliche Prüfungen für die Verwendung der in Anhang I der Verordnung (EU) Nr. 528/2012 vorgesehenen Verfahren
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Spezifikationen für die optische Leistung
Einsetzungsverlust (MPO) Einzelmodus APC:
Standard: ≤ 0,75 dB (maximal), ≤ 0,50 dB (typisch)
Superniedrig: ≤ 0,35 dB (maximal), ≤ 0,20 dB (typisch)
Multimode-PC mit Einfügungsverlust (MPO):
Standard: ≤ 0,6 dB (maximal), ≤ 0,50 dB (typisch)
Superniedrig: ≤ 0,35 dB (maximal), ≤ 0,20 dB (typisch)
Rückkehrverlust (MPO) Einzelmodus APC:≥ 60 dB
Rückkehrverlust (MPO) Multimode PC:≥ 25 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Auswechselbarkeit:≤ 0,2 dB
Einfügen-Ziehen-Test:500 mal, IL < 0,5 dB
Zugfestigkeit:> 70N
Plug-in-Zyklen:> 600
Betriebstemperatur:-40°C bis +85°C
Wesentliche Merkmale
- Niedriger Einsatzverlust und hoher Rücklaufverlust
- MT-basierte Mehrfaserverbindung mit 4, 8, 12 und 24 Faserendungen
- Wirtschaftliche Massenvernichtungslösung
- Optimiert für Anwendungen mit geringem Verlust und Standardverlust
- Erhältlich in robusten runden Kabel, ovalen Kabel und nackten Band-Optionen
- Farbcodierte Gehäuse zur einfachen Kennzeichnung von Fasertypen und Polstypen
- Ausgezeichnete Wiederholbarkeit und Austauschbarkeit
Hauptanwendungen
12F MPO-LC/SC/FC/ST Gerade-Gurtkabel für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Anwendungen in Rechenzentren mit hoher Dichte.Optimiert für 10/40/100G-Datenzentrumsumgebungen mit hoher Dichte.
- Umgebungen mit hoher Dichte von Rechenzentren
- Einführung von Glasfasern in Gebäuden
- Interne Verbindungen innerhalb der Glasfaserausrüstung
Produktdokumentation
Benennungsregeln und Bestellbestätigung
Drücken Sie den Pull Tab für Senko MTP
MTP-MTP 12F Trunkkabelzeichnung
Toleranz für die Kabellänge
| Gesamtlänge (L) in Metern |
Länge Toleranz in cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
MTP-Polaritätsverbindungsmethoden
Drei standardisierte Verbindungsmethoden gewährleisten eine angemessene MTP/MTP-Polarität für eine optimale Signalübertragung.
Polarität eine Verbindung
Das Key-Up-Key-Down-Design behält die Ausrichtung der Faserposition (Position 1 bis Position 1) bei.
Polarität B-Verbindung
Schlüsselfunktion, Schlüsselfunktion mit Polaritätsverschiebung (Position 1 bis Position 12) erfordert A-B-Duplex-Pflasterkabel an beiden Enden.
Polarität C-Verbindung
Schlüssel-auf-Schlüssel-nach unten-Design mit internem Faser-Kreuz (Position 1 bis Position 2) erfordert A-B-Duplex-Pflasterkabel an beiden Enden.
Anmerkung:Der Polaritätstyp ist in den Produktbezeichnungsregeln angegeben - Polarität A, Polarität B oder Polarität C.
Verwandte Produkte
7236001 ZCM1122HIA1:MPO Weiblich zu MPO Weiblich SM 3,0 mm LSZH 12 Fasern MPO Patch Cord Custom Meter
7236002 ZCM1152HIA1:MPO Weiblich zu MPO Weiblich SM 3,0 mm LSZH 24 Fasern MPO Patch Cord Custom Meter
7236007 ZCM2122HIA1:MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 12 Fasern MTP Patch Cord Custom Meter
7236008 ZCM2152HIA1:MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 24 Fasern MTP Patch Cord Custom Meter
Verpackungsinformationen
Professionell verpackte Glasfaserkabel mit OMC-Kennzeichnung und Markierung. Erhältlich in Standardkartongrößen: 34×22×15 cm, 44×34×24 cm und 54×39×34 cm. Kundenspezifische Verpackungsoptionen verfügbar.
OEM/ODM Dienstleistungen
Zu den Anpassungsmöglichkeiten gehören Kabelfarbe, Druck, Jackenmaterial, Steckverbinderfarben, OEM-Kennzeichnung, Identifikationsringe, Kabeletiketten, Kisten und Versandzeichen.Erhältlich in verschiedenen Qualitätsstufen, um spezifischen Anforderungen gerecht zu werden.
