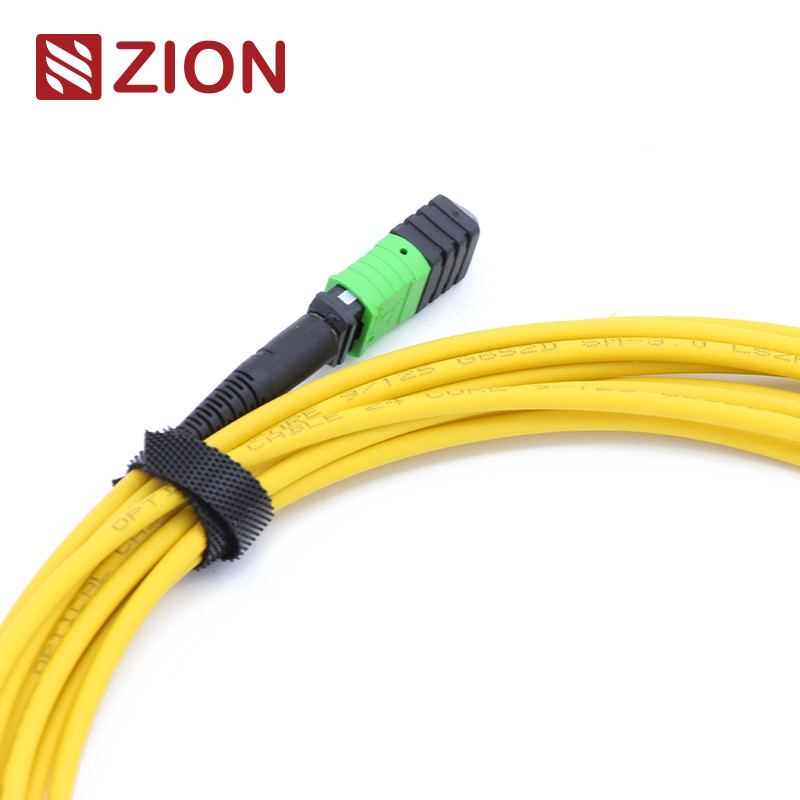

MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 12 Fasern MTP Patch Cord Custom Meter
Zion Code und Beschreibung
Zion-Code: ZCM2122HIA1X
Zion Beschreibung: MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 12 Fasern MTP Patch Cord Custom Meter
Der MPO-Anschluss ist eine Art Faseranschluss.Das MPO-Faservoranschlusssystem mit hoher Dichte wird derzeit hauptsächlich in den Anwendungen von Hochdichteumgebungen von Rechenzentren eingesetzt, die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.
MTP-Anschlussarten werden nach den Vorschriften der IEC 61754-7 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).
MTP-MTP 3,0mm LSZH Fiber Patch Cord. Das MTP Fiber Patch Cord Kabel wird mit einem MTP-Anschluss an beiden Enden beendet.Die Fiber Patch Cord sind mit 12, 24, 48,6072,96Sie unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen. Sie werden typischerweise zur Vernetzung von Kassetten, Panels oder robusten MTP-Fan-Outs verwendet,und den schnellen Einsatz von Hochdichte-Backbone-Kabeln in Rechenzentren und anderen Hochfaserumgebungen zu erleichternAußerdem bietet MTP auch viel Flexibilität und Bequemlichkeit, sobald Sie den Steckerstil in den Patch-Panels ändern müssen.Installieren Sie nur eine neue Kassette mit dem neuen Stecker-Stil auf der Querverbindung Seite der Patch-Panel.
Das 12F MTP-MTP Fiber Patch Cord ist für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4 optische Direktverbindungen und Hochdichte-Rechenzentren konzipiert.
Anschlüsse ◄ Industriestandard
MPO EinzelmodusReferenz:Die EIA/TIA-604-5
MPO EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (MTP mit super geringem Verlust)
MPO MultimodeReferenz:Die EIA/TIA-604-5
MPO MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Optische Spezifikationen
Einfügungsverlust (MPO) ((IEC 61300-3-34)Einzelmodus (APC)8 Grad poliert):Standardverlust:≤ 0,75dB (maximal), ≤ 0,50dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal), ≤ 0,20dB (typisch)
Einfügungsverlust (MPO) (IEC 61300-3-34)Multimode (PC)Flachpolster):Standardverlust:≤ 0,6 dB (max), ≤ 0,50 dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal) ≤ 0,20dB (typisch)
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Einzelmodus (APC 8° poliert):≤ 0,3 dB
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flachpolster):≤ 0,3 dB
Rückkehrverlust (MPO)Einzelmodus (APC)8 Grad poliert):≥ 60 dB(8 Grad poliert)
Rückkehrverlust (MPO)Multimode (PC)Flachpolster):≥ 25 dB
Rückkehrverlust (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Rückkehrverlust (LC/SC/FC/ST):≥ 35 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Austauschbarkeit: ≤ 0,2 dB
Einfügen-Ziehen-Test: 500 mal, IL<0.5 dB
Zugfestigkeit:> 70N
Steckzeiten:> 600
BetriebstemperaturEinzelmodus (APC):-40°C bis +85°C
Eigenschaften
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Anwendung
12F MPO- LC/SC/FC/ST Gerade Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und High-Density-Rechenzentren konzipiert.
Alle MPO-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.
- Die Datencenter-Anwendung mit hoher Dichte
- Die Glasfaser zum Gebäude
- Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.
Benennungsregeln und Bestellbestätigungsinformationen:
Drücken Sie die Tab für Senko MTP
MTP-MTP 12F Trunk-Kabel-Zeichnung
| Gesamtlänge (L) (m) |
Längen der Toleranz ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ¢ + 0,5% x L/-0 |
|
Drei Verbindungsmethoden helfen, die richtige MTP/MTP-Polarität zu erhalten
1Polarität Eine Verbindung
Polarität Die MTP-Kabel verwenden ein Schlüssel-auf-Schlüssel-nach unten-Design.
Wenn wir also ein MTP-Kabel mit Polarität A für die Verbindung verwenden, dann ist es nicht möglich, dass wir die Polarität des Kabels ändern, wenn wir das Kabel mit Polarität A verwenden.Wir müssen A-B-Duplex-Pflasterkabel an einem Ende und A-A-Duplex-Pflasterkabel am anderen Ende verwenden. Da in dieser Verbindung, Rx1 muss mit Tx1 verbinden. Wenn wir nicht A-A Duplex-Patch-Kabel verwenden, nach dem Designprinzip der Polarität A MTP-Kabel, Faser 1 kann auf Faser 1 übertragen,Das heißt, Rx1 kann an Rx1 übertragen, was zu Fehlern führen kann.
2Polarität B Verbindung.
Polarität B-MTP-Kabel verwenden ein Key-up-Key-up-Design. Daher entspricht die Position 1 eines Steckers der Position 12 eines anderen Steckers.wenn wir polarität B MTP-Kabel für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden. Da das Schlüssel-zu-Schlüssel-Design hilft, die Polarität umzukehren, wodurch Faser 1 auf Faser 12 überträgt, dass die Rx1 auf Tx1 überträgt.
3Polarität C Verbindung.
Wie die Polarität A MTP Kabel, Polarität C MTP Kabel verwenden auch eine Schlüssel nach oben, Schlüssel nach unten Design.die die Position 1 eines Steckers entspricht der Position 2 von
Wie in der Abbildung unten gezeigt, wenn wir ein MTP-Kabel mit Polarität C für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden.Da das Kreuzfaser-Design hilft, die Polarität umzukehren, was die Faser 1 an die Faser 2 übertragen lässt, das heißt die Rx1 an die Tx1 überträgt.
Anmerkung: Der Polaritätstyp ist in den folgenden Namensregeln enthalten: Polarität A;Polarität B;Polarität C
Das heiße Kabel von Zion Communication
7236001 ZCM1122HIA1: MPO Weiblich zu MPO Weiblich SM 3.0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
7236002 ZCM1152HIA1: MPO Weiblich zu MPO Weiblich SM 3.0mm LSZH 24 Fasern MPO Patch Cord Custom Meter
7236003 ZCM1127HLA1: MPO Weiblich zu MPO Weiblich OM3 3,0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
7236004 ZCM1157HLA1: MPO Weiblich zu MPO Weiblich OM3 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter
7236005 ZCM1128HMA1: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
7236006 ZCM1158HMA1: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter
7236007 ZCM2122HIA1: MTP Weiblich zu MTP Weiblich SM 3.0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
7236008 ZCM2152HIA1: MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 24 Fasern MTP Patch Cord Custom Meter
7236009 ZCM2127HLA1: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
7236010 ZCM2157HLA1: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter
7236011 ZCM2128HMA1: MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
7236012 ZCM2158HMA1: MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter
Verpackung
Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.
Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.
Die Verpackung kann angepasst werden.
OEM/ODM-Service für Sie
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
- Ein anderes Qualitätsniveau.
