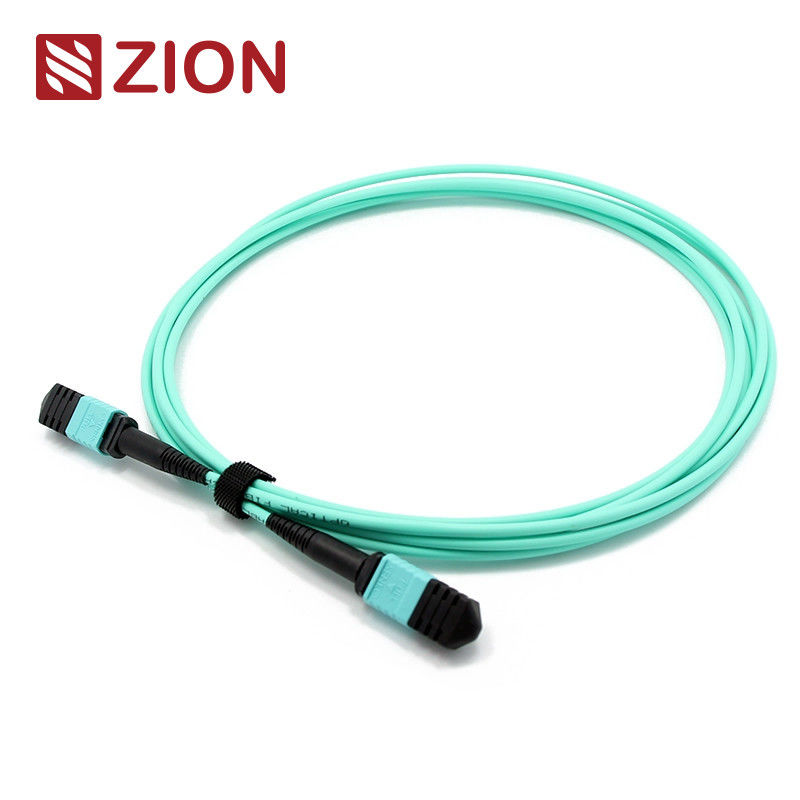

12 Fasern MTP-Buchse auf MTP-Buchse OM3 3,0 mm LSZH MTP-Patchkabel
Hochleistungs-MTP-Patchkabel mit MTP-Buchse auf MTP-Buchse, OM3, 3,0 mm, LSZH, 12 Fasern, erhältlich in kundenspezifischen Längen für Rechenzentren und Glasfaseranwendungen mit hoher Dichte.
Produktidentifikation
Zion-Code: ZCM2122HIA1X
Zion Beschreibung: MTP-Buchse auf MTP-Buchse SM 3,0 mm LSZH 12 Fasern MTP-Patchkabel, kundenspezifische Messgeräte
Produktübersicht
Der MTP-Stecker ist ein Mehrfaser-Push-on-Steckertyp, der für Glasfaseranwendungen mit hoher Dichte entwickelt wurde. Das MTP-Glasfaser-Vorverbindungssystem mit hoher Dichte wird hauptsächlich in Rechenzentrumsumgebungen, Glasfaser-zu-Gebäude-Anwendungen und internen Verbindungen innerhalb optischer Transceiver-Geräte verwendet, die 40G-, 100G- und QSFP+-Technologien unterstützen.
MTP-Steckertypen werden gemäß den Vorschriften der IEC 61754-7 anhand der Adernummern, des Geschlechts (männlich/weiblich) und der Polarität (PC oder APC) unterschieden.
Dieses MTP-MTP 3,0 mm LSZH-Glasfaser-Patchkabel verbindet MTP-Module als permanente Verbindung miteinander und unterstützt Rechenzentrumslösungen mit Geschwindigkeiten von bis zu 10/40/100 Gbit/s. Diese Kabel sind mit 12, 24, 48, 60, 72, 96 oder 144 Fasern erhältlich und ermöglichen den schnellen Einsatz einer Backbone-Verkabelung mit hoher Dichte in Rechenzentren und anderen Umgebungen mit hohem Glasfaseranteil.
Das 12F MTP-MTP-Glasfaser-Patchkabel wurde speziell für 40G QSFP+ SR4-, 40G QSFP+ CSR4- und 100G QSFP28 SR4-Optikdirektverbindungen entwickelt.
Industriestandards
MPO-Singlemode
Referenz: EIA/TIA-604-5
Gehäusedetails: SM APC: Grüne Anschlüsse + schwarze Manschette (Standard Loss MTP)
SM APC: Gelbe Anschlüsse + schwarze Manschette (Super Low Loss MTP)
MPO-Multimode
Referenz: EIA/TIA-604-5
Gehäusedetails: OM1 & OM2 PC: Beige Anschlüsse + schwarze Manschette
OM3 und OM4 PC: Aqua-Anschlüsse + schwarze Manschette
OM3 & OM4 PC: Heather Violet Anschlüsse + schwarze Manschette
- Entspricht der IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)-konform
- Strukturierte Verkabelung gemäß TIA-568-C
- 10G-Fibre-Channel-kompatibel
- 40G und 100G IEEE 802.3
Optische Spezifikationen
Einfügedämpfung (MPO) (IEC 61300-3-34)
Singlemode (APC 8-Grad poliert): Standardverlust: ≤0,75 dB (max), ≤0,50 dB (typisch); Super geringer Verlust: ≤0,35 dB (max), ≤0,20 dB (typisch)
Multimode (PC-Flachpolitur): Standardverlust: ≤0,6 dB (max), ≤0,50 (typisch); Super geringer Verlust: ≤0,35 dB (max), ≤0,20 dB (typisch)
Einfügedämpfung (LC/SC/FC/ST) (IEC 61300-3-6)
Singlemode (APC 8-Grad poliert): ≤0,3 dB
Multimode (PC-Flachpolitur): ≤0,3 dB
Rückflussdämpfung (MPO)
Singlemode (APC 8-Grad poliert): ≥60dB
Multimode (PC-Flachpolitur): ≥25 dB
Zusätzliche Spezifikationen
- Haltbarkeit: <0,3 dB typische Änderung (200 Paarungen)
- Austauschbarkeit: ≤0,2 dB
- Insert-Pull-Test: 500 Mal, IL<0,5 dB
- Zugfestigkeit: >70N
- Steckzeiten: >600
- Betriebstemperatur: -40 °C bis +85 °C
Hauptmerkmale
- Geringe Einfügedämpfung, hohe Rückflussdämpfung
- MT-basierter Multifaser-Stecker, 4-, 8-, 12- und 24-Faser-Steckeranschlüsse
- Wirtschaftliche Lösung für den Massenanschluss von Glasfasern
- Entwickelt für SM- und MM-Anwendungen mit geringem Verlust und Standardverlust
- Robuste Rundkabel-, Ovalkabel- und blanke Flachbandoptionen
- Farbcodierte Gehäuse zur einfachen Identifizierung des Fasertyps
- Hervorragende Wiederholgenauigkeit und Austauschbarkeit
Anwendungen
12F MPO-LC/SC/FC/ST-Kabel mit geradem Kabelbaum, konzipiert für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Rechenzentren mit hoher Dichte. Optimiert für 10/40/100G-Rechenzentrumsanwendungen mit hoher Dichte.
Alle MPO-Steckverbinder von OMC stammen von Senko/Nissin/Sumitomo. MPO-Glasfaser-Patchkabelbaugruppen werden in drei Hauptbereichen eingesetzt:
- Rechenzentrumsumgebungen mit hoher Dichte
- Fiber-to-the-Building-Installationen
- Interne Steckverbinderanwendungen in Glasfasergeräten
Längentoleranzspezifikationen
| Gesamtlänge (L)(m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Verwandte Produkte
ZCM1122HIA1: MPO-Buchse auf MPO-Buchse SM 3,0 mm LSZH 12 Fasern MPO-Patchkabel
ZCM1152HIA1: MPO-Buchse auf MPO-Buchse SM 3,0 mm LSZH 24 Fasern MPO-Patchkabel
ZCM1127HLA1: MPO-Buchse auf MPO-Buchse OM3 3,0 mm LSZH 12 Fasern MPO-Patchkabel
ZCM1157HLA1: MPO-Buchse auf MPO-Buchse OM3 3,0 mm LSZH 24 Fasern MPO-Patchkabel
ZCM1128HMA1: MPO-Buchse auf MPO-Buchse OM4 3,0 mm LSZH 12 Fasern MPO-Patchkabel
ZCM1158HMA1: MPO-Buchse auf MPO-Buchse OM4 3,0 mm LSZH 24 Fasern MPO-Patchkabel
Verpackung und Personalisierung
Zur Standardverpackung gehören gut geschützte Glasfaserkabel mit OMC-Kennzeichnung und -Kennzeichnung. Verfügbare Kartongrößen: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Individuelle Verpackungen auf Anfrage möglich.
Verfügbare OEM/ODM-Dienste, einschließlich:
- Kundenspezifische Kabelfarben, Aufdrucke und Mantelmaterialien
- OEM-Beschriftung, Kennzeichnungsringe und Kabeletiketten
