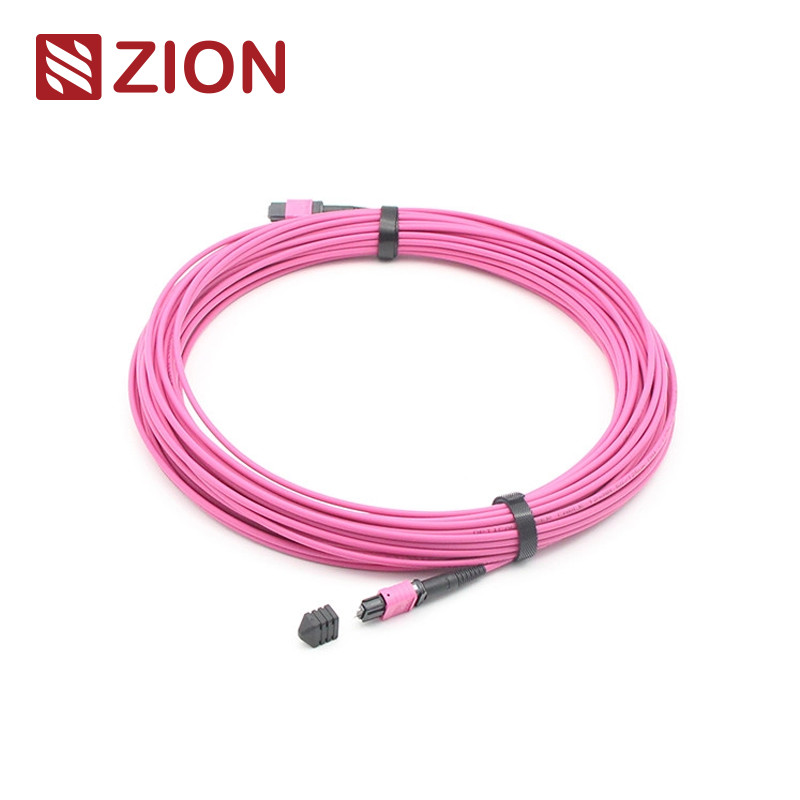

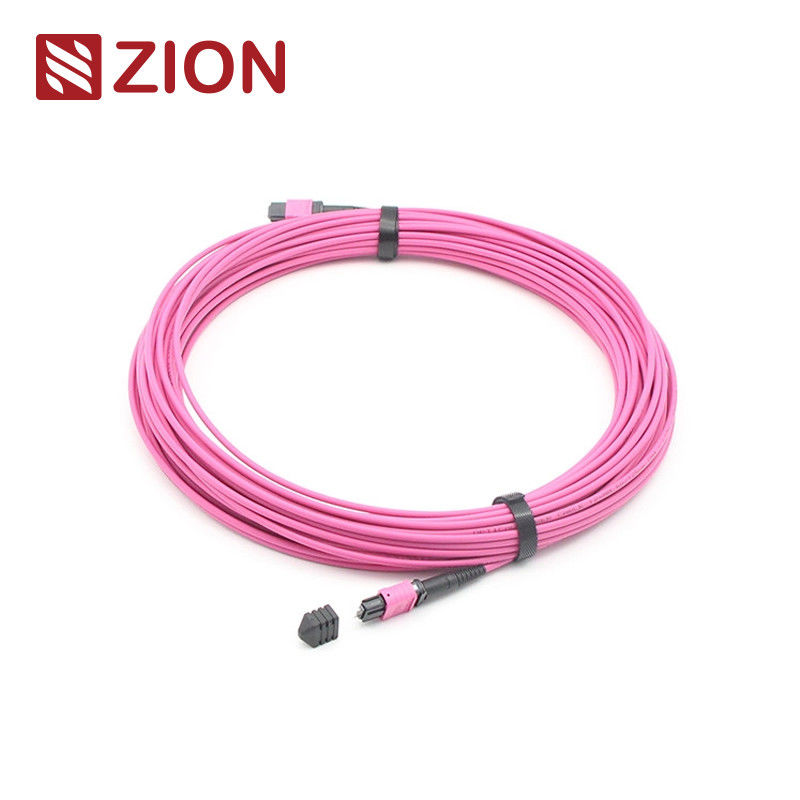

12 Fasern MTP weiblich zu MTP weiblich OM4 3,0mm LSZH Patch Cord
Zion-Code:ZCM2128HMA1X
Beschreibung:MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
Der MTP-Anschluss ist ein hochdichtes Multifiberanschluss, der für eine effiziente optische Verbindung in anspruchsvollen Umgebungen entwickelt wurde.Es ermöglicht eine schnelle Bereitstellung in Rechenzentren, Faser-zu-Gebäude-Anwendungen und interne Verbindungen innerhalb von optischen Transceivergeräten, die 40G-, 100G- und QSFP+-Technologien unterstützen.
Produktübersicht
Dieses MTP-MTP 3.0mm LSZH Fiber Patch Cord verfügt an beiden Enden über MTP-Anschlüsse, die für die Verbindung von MTP-Modulen als permanente Verbindungen entwickelt wurden.und 144 Fasern, unterstützen diese Patch-Cords Geschwindigkeiten von bis zu 10/40/100 Gbps für Rechenzentrumslösungen.
Das 12-faserige MTP-MTP-Fiber Patch Cord ist speziell für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4 optische direkte Verbindungen in Hochdichte-Rechenzentrumsumgebungen entwickelt.
Industriestandards
MPO Einzelmodus
Referenz:Die EIA/TIA-604-5
Wohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (MTP mit super geringem Verlust)
MPO Multimode
Referenz:Die EIA/TIA-604-5
Wohnungsdetails:
OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Optische Spezifikationen
Einheitlicher Modus (APC 8-Grad poliert):
Standardverlust: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Einfügungsverlust ((MPO)) ((IEC 61300-3-34) Multimode (PC Flachpolieren):
Standardverlust: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Rückkehrverlust (MPO) Einzelmodus (APC 8-Grad poliert):
≥ 60 dB ((8 Grad Polieren)
Rückkehrverlust (MPO) Multimode (PC Flat Polish):
≥ 25 dB
Leistungsmerkmale:
Haltbarkeit: < 0,3 dB typische Veränderung (200 Paarungen)
Auswechselbarkeit: ≤ 0,2 dB
Eintritts-Zugversuch: 500 Mal, IL<0,5 dB
Zugfestigkeit: > 70N
Steckzeiten: > 600
Betriebstemperatur Einzelmodus (APC): -40°C bis +85°C
Wesentliche Merkmale
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestattete rundes Kabel, ovales Kabel und Barband verfügbar
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Anwendungen
12F MPO-LC/SC/FC/ST Gerade Kabel, die für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Anwendungen in Rechenzentren mit hoher Dichte entwickelt wurden.Optimiert für 10/40/100G-Datenzentrumsumgebungen mit hoher Dichte.
- Anwendungen für Rechenzentren mit hoher Dichte
- Glasfasern für Gebäudeanlagen
- Anwendungen für interne Steckverbinder in Glasfaserausrüstung
Spezifikationen für die Längstoleranz
| Gesamtlänge (L) (m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Verpackungsinformationen
Dieses Glasfaserkabel verfügt über eine gut geschützte Verpackung mit OMC-Standardkennzeichnung und -markierung, die leicht zu handhaben ist.mit Auswahl auf der Grundlage der Menge. Maßgeschneiderte Verpackungsoptionen sind erhältlich.
OEM/ODM Dienstleistungen
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichen, Identifizierungsring, Kabel-Kennzeichen, Box, Versandzeichen
- Verschiedene Qualitätsniveaus
