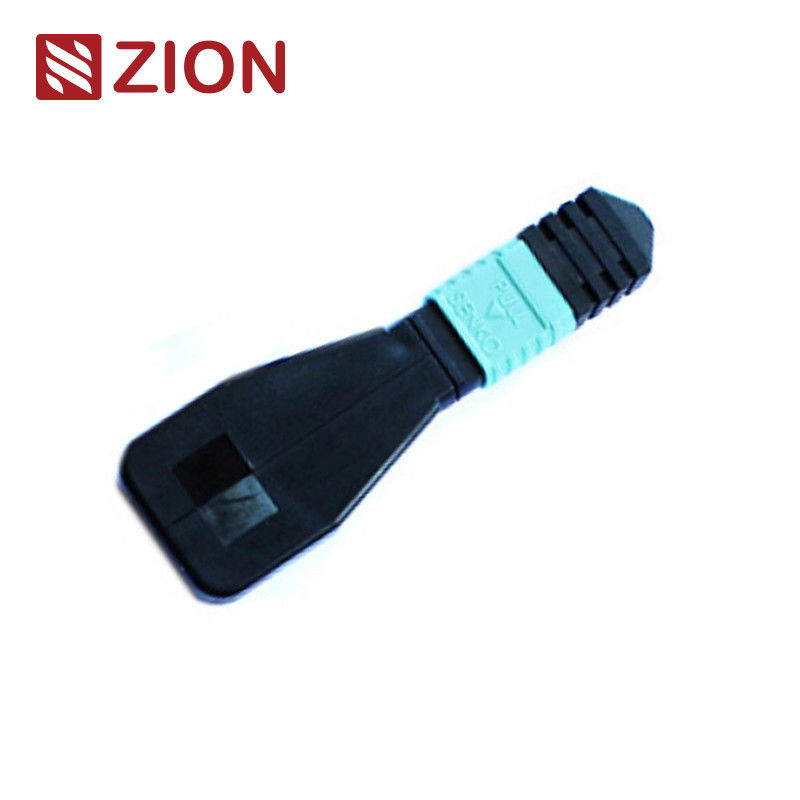

8 Fasern MPO OM3 Glasfaser-Loopback-Modul / Kabel
Informationen zu Zion-Produkten
Zion-Code:ZCM1116HXA1
Zion Beschreibung:8F MPO OM3 Glasfaser-Loopback-Modul / Kabel
Die MPO-Loopback enthält MPO-Backring-Sprunglinien in der LOOPBACK-Konfiguration,mit beiden Enden der Faser in einem MPO-Anschluss beendet, um einen vollständigen Lichtpfad innerhalb desselben Anschlusses zu erzeugenDies ermöglicht die Erprobung der Gerätestartkapazität und Empfängersensitivität, insbesondere bei 40/100G-Netzwerkkommunikation.die effektive Prüfung und Bewertung einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzwerken ermöglichen.
Optische Glasfaser-Rückläufe sind in mehreren Konfigurationen erhältlich, für 8-Kern-, 12-Kern-,und 24-Kern-MPO-Anschlüsse mit verschiedenen Faserkonfigurationen, um sich an verschiedene Anforderungen an den Prüfanschluss anzupassenDas 8F MPO Fiber Loopback Modul überprüft und testet Transceiver mit MPO-Schnittstellen, insbesondere 40GBASE-SR4/CSR4 QSFP+-Geräte.
MPO-Loopback-Module liefern geschleppte Signale, um Sende- und Empfangsfunktionen zu testen.Loopbacks sind für die Verknüpfung von Transceiver (TX) und Receiver (RX) Positionen von MPO-Transceiver-Schnittstellen ausgelegtDie MPO-Luppen erleichtern und beschleunigen die Prüfung von Insertion Loss (IL) von optischen Netzwerksegmenten, wenn sie mit MPO-Trunks und Patch-Leads verbunden sind.
Industrielle Normen für Steckverbinder
MPO-Referenz für den einzelnen Modus:IEC 61754-7
Einzelheiten zum MPO-Einzelmodus-Haus:SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder + schwarzer Koffer (Super Low Loss MPO)
MPO Multimode-Referenz:IEC 61754-7
Details zum MPO Multimode-Gehäuse:OM1 und OM2 PC: Beige Steckverbinder + schwarzer Koffer (Standardverlust MPO)
OM3 und OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard- und Super-Low-Loss-MPO)
OM3 & OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MPO)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Optische Spezifikationen
| Art der Faser |
Multimode |
| Durchmesser der Faser |
50/125um, 62.5/125um |
| Einsetzungsverlust |
MM < 1,0 dB |
| Rückkehrverlust |
MM > 25 dB |
| Einfüge-Ziehen-Prüfung |
500 mal, IL < 0,5 dB |
| Betriebstemperatur |
-40 °C bis +80 °C |
Optische Faser-Loopback-Prüfung
Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Rücksenden an das gleiche Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder fehlerhafte Netzwerkknoten zu beheben.Für die Prüfung der Schleife mit Glasfaser, optische Loopbacks überprüfen die Betriebssicherheit von Geräten.das vom Gerät emittierte Signal wird vom Sendeende (Tx) eines aktiven Bauteils zum Empfangende (Rx) Ende desselben Bauteils zurückgeleitet..
Anwendungen
12F MPO-LC/SC/FC/ST Gerade Gurtkabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochdichte-Rechenzentrumsanwendungen ausgelegt.Diese sind für 10/40/100G-Datencenter mit hoher Dichte optimiert.
Alle OMC MPO-Anschlüsse stammen von Senko/Nissin/Sumitomo.
- Anwendungen für Rechenzentren mit hoher Dichte
- Glasfasern für Gebäudeanlagen
- Anwendungen für interne Steckverbinder in Glasfaserausrüstung
Benennungsregeln und Bestellbestätigung
Polarität (Kanalrichtung)
Anleitung zur Auswahl des Transceivers
Bei der Auswahl einer Schleife für bestimmte Transceiver sollten Sie die Kompatibilität von Steckverbindertyp, Poliertyp und Kabeltyp berücksichtigen.Die nachfolgenden Tabellen geben Anhaltspunkte für die Auswahl häufig verwendeter Transceivermodule an..
Schlussfolgerung
Dieser Leitfaden beschreibt spezifische Glasfaser-Loopback-Optionen für die am häufigsten verwendeten Glasfaser-Transceiver.geeignete Loopbacks können durch das Verständnis ihres Schnittstellentyps ausgewählt werden, Anforderungen an den physischen Kontakt und Spezifikationen für den Kabeltyp.
Zion Communication Hot MPO Glasfaser-Loopback-Produkte
7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul / Kabel
7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul / Kabel
7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul / Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul / Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul / Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul / Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul / Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul / Kabel
7236021 ZCM1147HXA: 24F MPO OM4 Glasfaser Loopback Modul / Kabel
7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul / Kabel
7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul / Kabel
7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul / Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul / Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul / Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser Loopback Modul / Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul / Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul / Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser Loopback Modul / Kabel
Verpackung
Diese Glasfaserkabel werden in leicht handhabbare, gut geschützte Verpackungen verpackt, die von OMC als Standard gekennzeichnet und gekennzeichnet sind.Der spezifische Karton hängt von der Bestellmenge ab.. Maßgeschneiderte Verpackungsoptionen sind erhältlich.
OEM/ODM Dienstleistungen
Zu den Anpassungsmöglichkeiten gehören:
- Farbe des Kabels, Drucktext, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichen, Identifikationsring, Kabel-Kennzeichen, Kisten, Versandzeichen
- Verschiedene Qualitätsniveaus zur Erfüllung spezifischer Anforderungen
