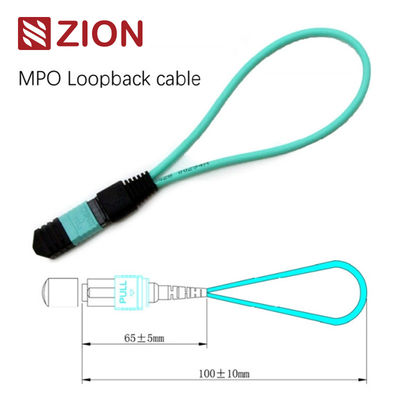

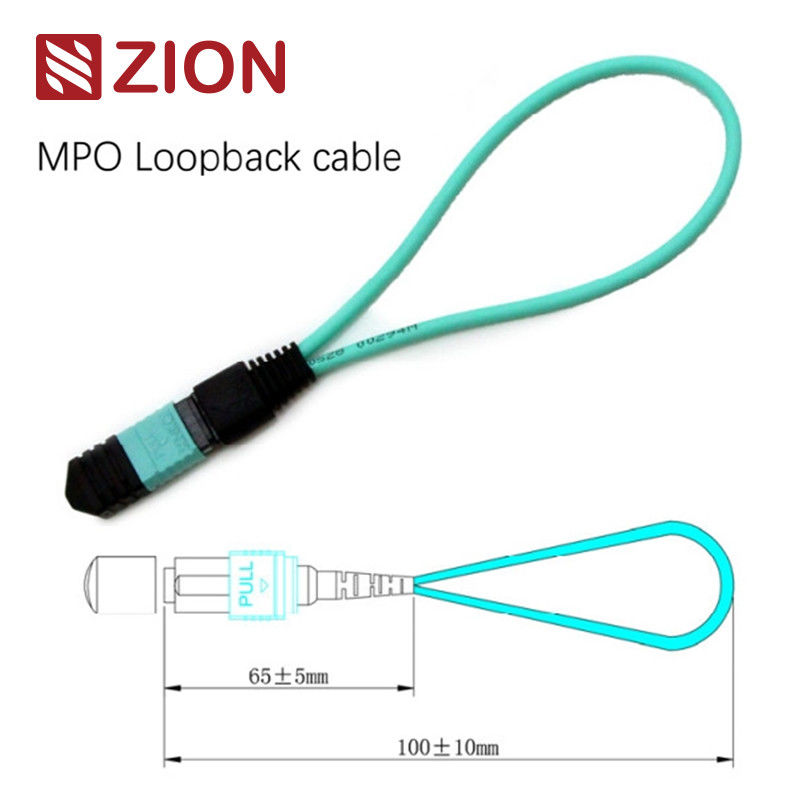

12 Fasern MPO OM3 Glasfaser-Loopback-Modul für 40/100G Netzwerktests

Der MPO-Loopback enthält MPO-Glasfaser-Jumper in einer Loopback-Konfiguration, die beide Enden der Faser in einem einzigen MPO-Stecker verbindet, um einen kontinuierlichen Lichtpfad innerhalb desselben Steckers zu erzeugen. Dies ermöglicht das Testen der Startkapazität und der Empfangsempfindlichkeit des Geräts, insbesondere in 40/100G-Netzwerkkommunikationen. Durch die Rückgabe von Signalen hilft es, verschiedene potenzielle Probleme zu lokalisieren und ermöglicht effektive Tests und die Bewertung einzelner Komponenten oder Schnittstellen in Glasfasernetzen.

Erhältlich in mehreren Glasfaser-Schaltungskonfigurationen für 8-Kern-, 12-Kern- und 24-Kern-MPO-Stecker mit verschiedenen Faserkonfigurationen für umfassende Porttests.

MPO-Loopback-Module liefern geloopte Signale, um Sende- und Empfangsfunktionen zu testen. Sie werden häufig in Testumgebungen eingesetzt, insbesondere in Paralleloptik-40G- und 100G-Netzwerken. Loopbacks sind so konzipiert, dass sie die Transceiver (TX)- und Receiver (RX)-Positionen von MPO-Transceiver-Schnittstellen verbinden. MPO-Loopbacks erleichtern und beschleunigen die Einfügedämpfungsprüfung (IL) von optischen Netzwerksegmenten, indem sie diese mit MPO-Trunks und Patchkabeln verbinden.

MPO Singlemode Referenz: IEC 61754-7
MPO Singlemode Gehäuse: SM APC: Grüne Stecker + schwarze Manschette (Standard Loss MPO)
SM APC: Gelbe Stecker + schwarze Manschette (Super Low Loss MPO)

MPO Multimode Referenz: IEC 61754-7
MPO Multimode Gehäuse:
OM1&OM2 PC: Beige Stecker + schwarze Manschette (Standard Loss MPO)
OM3&OM4 PC: Aqua Stecker + schwarze Manschette (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Stecker + schwarze Manschette (Standard Loss MPO)

Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Zurückschleifen zu demselben Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder defekte Netzwerkknoten zu beheben. Für Glasfaser-Loopback-Tests überprüfen optische Loopbacks die Betriebszuverlässigkeit von Geräten. Mit Glasfaser-Loopback-Kabeln oder -Modulen wird das vom Gerät emittierte Signal vom Sende- (Tx-) Ende zurück zum Empfangs- (Rx-) Ende derselben Komponente geschleift.

12F MPO-LC/SC/FC/ST Straight Harness Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochleistungs-Rechenzentren konzipiert. Optimiert für 10/40/100G Hochleistungs-Rechenzentrumsanwendungen.

Alle OMC MPO-Steckverbinder stammen von Senko/Nissin/Sumitomo. MPO-Glasfaser-Patchkabel sind Kabelbaugruppen mit hoher Dichte, die in drei Hauptbereichen eingesetzt werden:

Bei der Auswahl eines Loopbacks für einen Transceiver sind Steckertyp, Poliertyp und Kabeltyp zu berücksichtigen. Die folgenden Tabellen bieten eine Auswahlhilfe für häufig verwendete Transceiver-Module.

Dieser Leitfaden behandelt spezifische Glasfaser-Loopback-Optionen für häufig verwendete Glasfaser-Transceiver. Für andere, nicht genannte Transceiver-Module können geeignete Loopbacks ausgewählt werden, indem die Anforderungen an Schnittstellentyp, physischen Kontakt und Kabeltyp verstanden werden.

Zion Communication bietet eine umfassende Palette an MPO-Glasfaser-Loopback-Lösungen:

Diese Glasfaserkabel werden in einer leicht zu handhabenden, gut geschützten Verpackung verpackt, die von OMC standardmäßig gekennzeichnet und markiert wird. Verfügbare Kartongrößen sind 34×22×15 cm, 44×34×24 cm und 54×39×34 cm. Die Kartonauswahl hängt von der Bestellmenge ab. Kundenspezifische Verpackungsoptionen sind verfügbar.

Anpassungsdienste verfügbar, einschließlich:
