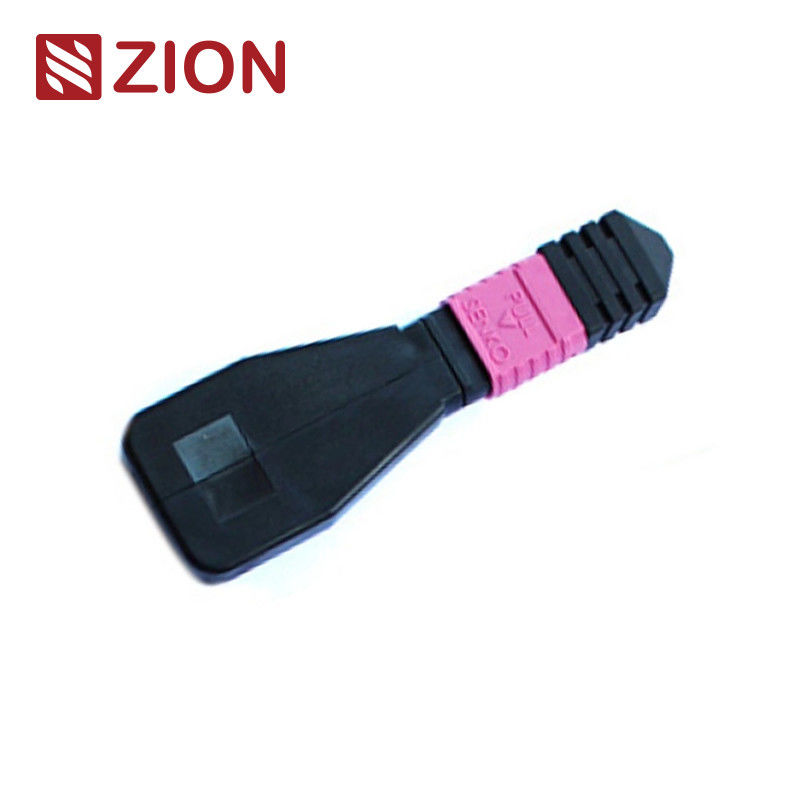

24 Fasern MPO OM4 Glasfaser-Loopback-Modul / Kabel
Hochleistungs-MPO OM4 Glasfaser-Loopback-Modul für die Prüfung und Verifizierung von Netzwerkgeräten in 40G/100G-Rechenzentrumsumgebungen.
Identifizierung des Produkts
Zion-Code:ZCM1117HXA1
Zion Beschreibung:8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
Produktübersicht
Der MPO-Loopback enthält MPO-Backring-Sprunglinien in der LOOPBACK-Konfiguration, die beide Enden der Faser in einen MPO-Anschluss verbinden, um einen kompletten Lichtpfad innerhalb desselben Anschlusses zu erzeugen.Dies ermöglicht eine umfassende Prüfung der Anschlagskapazität des Geräts und der Empfängerempfindlichkeit, insbesondere bei 40/100G-Netzwerkkommunikation.
Indem wir Signale an die Quelle zurücksenden,Diese Loopsbacks lokalisieren verschiedene Netzwerkphänomene effektiv und ermöglichen eine zuverlässige Prüfung und Bewertung einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzen.
Konfigurationsmöglichkeiten
Erhältlich in mehreren Optikfaser-Schaltkreiskonfigurationen für 8-Kern-, 12-Kern- und 24-Kern-MPO-Anschlüsse mit verschiedenen Faserkonfigurationen, um spezifischen Anforderungen an den Testanschluss gerecht zu werden.
- 8F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 40GBASE-SR4/CSR4 QSFP+-Geräte
- 12F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 40GBASE-SR4 QSFP+ oder 100GBASE-SR4 Geräte
- 24F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 100GBASE-SR10 CXP/CFP-Geräte
Testanwendungen
MPO Loopback-Module liefern geschleppte Signale, um sowohl Sende- als auch Empfangsfunktionen zu testen.
Loopbacks sind speziell darauf ausgelegt, die Positionen von Transceiver (TX) und Receiver (RX) von MPO-Transceiver-Schnittstellen zu verknüpfen.Sie erleichtern und beschleunigen das Testen von Insertion Loss (IL) von optischen Netzwerksegmenten, indem sie MPO-Stammleitungen und Patchleitungen verbinden.
Verbindungsnormen
MPO Einzelmodus
Referenz:IEC 61754-7
Wohnungsdetails:
- SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
- SM APC: Gelbe Steckverbinder + schwarzer Koffer (Super Low Loss MPO)
MPO Multimode
Referenz:IEC 61754-7
Wohnungsdetails:
- OM1 und OM2 PC: Beige Steckverbinder + schwarzer Koffer (Standardverlust MPO)
- OM3 und OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard- und Super-Low-Loss-MPO)
- OM3 & OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MPO)
Konform mit der IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) für strukturierte Verkabelung pro TIA-568-C
10G Glasfaserkanal konform
40G und 100G IEEE 802.3-konform
Einzelheiten zu den Materialien
Optische Spezifikationen
| Parameter |
Spezifikation |
| Art der Faser |
Multimode |
| Durchmesser der Faser |
50/125um, 62.5/125um |
| Einsetzungsverlust |
MM < 1,0 dB |
| Rückkehrverlust |
MM > 25 dB |
| Einfüge-Ziehen-Prüfung |
500 mal, IL < 0,5 dB |
| Betriebstemperatur |
-40 °C bis +80 °C |
Optische Faser-Loopback-Prüfung
Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Rücksenden an das gleiche Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder fehlerhafte Netzwerkknoten zu beheben.
Für die Glasfaser-Loopback-Prüfung überprüfen optische Loopbacks die betriebliche Zuverlässigkeit der Geräte.das vom Gerät emittierte Signal wird vom Sendeende (Tx) eines aktiven Bauteils zum Empfangende (Rx) Ende desselben Bauteils zurückgeleitet..
Anwendungen
12F MPO-LC/SC/FC/ST Gerade Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochdichte-Rechenzentrumsanwendungen konzipiert.Optimiert für die Anforderungen an Datencenter mit hoher Dichte 10/40/100G.
Alle OMC MPO-Anschlüsse stammen von Senko/Nissin/Sumitomo.
- Anwendungen für Rechenzentren mit hoher Dichte
- Glasfasern für Gebäudeanlagen
- Anwendungen für interne Steckverbinder in Glasfaserausrüstung
Benennungsregeln und Bestellbestätigung
Verbindungs- und Glasfaserkanal
Polarität (Kanalrichtung)
Anleitung zur Auswahl des Transceivers
Bei der Auswahl einer Schleife für bestimmte Transceiver sollten Sie die Kompatibilität von Steckverbindertyp, Poliertyp und Kabeltyp berücksichtigen.Die nachfolgenden Tabellen geben Anhaltspunkte für die Auswahl häufig verwendeter Transceivermodule an..
Dieser Leitfaden behandelt spezifische Glasfaser-Loopback-Optionen für die am häufigsten verwendeten Glasfaser-Transceiver.Auswahl kann durch Prüfung des Schnittstellentyps ermittelt werden, Anforderungen an den physischen Kontakt und Spezifikationen für den Kabeltyp.
Zion Communication Hot MPO Glasfaser-Loopback-Produkte
7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul/Kabel
7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul/Kabel
7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul /Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236021 ZCM1147HXA: 24F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul/Kabel
7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul/Kabel
7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul /Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul/Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul/Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser-Loopback-Modul/Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul/Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul/Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser-Loopback-Modul/Kabel
Verpackung
Diese Glasfaserkabel werden in leicht handhabbaren, gut geschützten Behältern verpackt, die von OMC als Standard gekennzeichnet und gekennzeichnet sind.
Standardkartongrößen:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Die Auswahl der Kartons hängt von der Bestellmenge ab.
OEM/ODM Dienstleistungen
Verfügbare Anpassungsmöglichkeiten, darunter:
- Farbe des Kabels, Drucktext, Material der Kabelbedeckung, Verbindungsfarben
- OEM-Etiketten, Kennzeichnungsringe, Kabel-Etiketten, Kisten, Versandzeichen
- Verschiedene Qualitätsniveaus zur Erfüllung spezifischer Anforderungen
