8 Fasern MTP-Einzelmodus-Faseroptik-Loopback-Modul für 40/100G-Netzwerkprüfung

Der MTP-Loopback enthält MPO-Ring-Sprunglinien in der LOOPBACK-Konfiguration,mit beiden Enden der Faser in einem MPO-Anschluss beendet, um einen vollständigen Lichtpfad innerhalb desselben Anschlusses zu erzeugenDiese Konstruktion ermöglicht die Prüfung der Gerätestartkapazität und der Empfängersensitivität, insbesondere bei 40/100G-Netzwerkkommunikation.Es hilft, verschiedene potenzielle Probleme zu lokalisieren und erleichtert die effektive Prüfung und Bewertung einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzen.

Erhältlich in mehreren Optikfaserkreislaufkonfigurationen für 8-Kern-, 12-Kern- und 24-Kern-MPO-Anschlüsse mit verschiedenen Faserkonfigurationen für umfassende Port-Tests:

• 8F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 40GBASE-SR4/CSR4 QSFP+-Geräte
• 12F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 40GBASESR4 QSFP+ oder 100GBASE-SR4-Geräte
• 24F MPO-Faser-Loopback-Modul:Überprüft und testet Transceiver mit MPO-Schnittstelle - 100GBASESR10 CXP/CFP-Geräte

MTP-Loopback-Module liefern geschleppte Signale zum Testen von Sende- und Empfangsfunktionen.Loopbacks sind so konzipiert, dass sie die Positionen von Transceiver (TX) und Receiver (RX) von MPO-Transceiver-Schnittstellen verknüpfenDie MPO-Luppen erleichtern und beschleunigen die IL-Prüfung optischer Netzwerksegmente, indem sie sie mit MPO-Trunks und Patch-Leads verbinden.

MPO-Referenz für den einzelnen Modus:IEC 61754-7

Einzelheiten zum MPO-Einzelmodus-Haus:

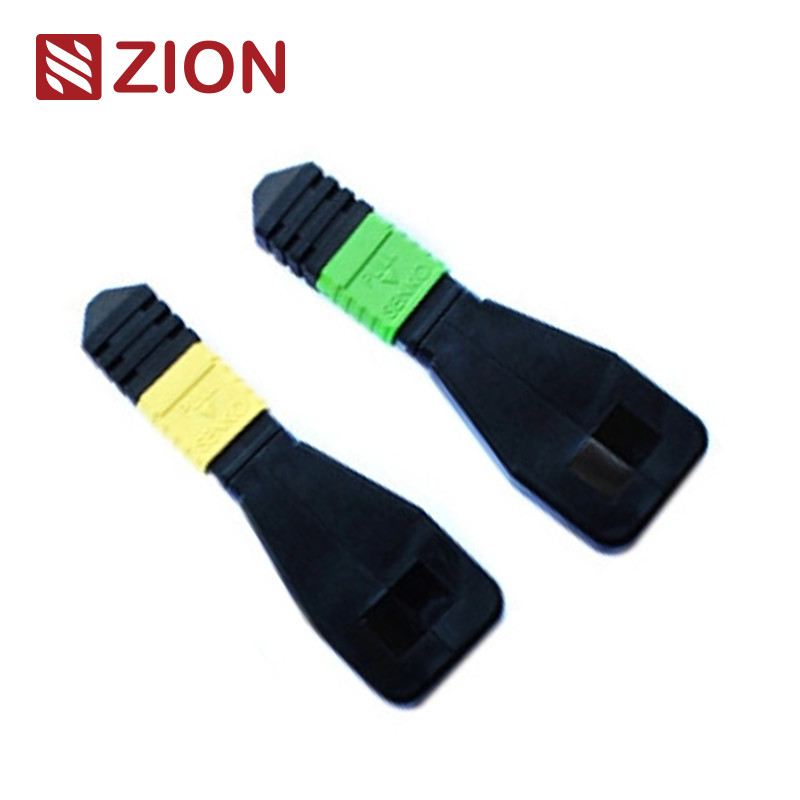

• SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
• SM APC: Gelbe Steckverbinder + schwarzer Koffer (Super Low Loss MPO)

MPO Multimode-Referenz:IEC 61754-7

Details zum MPO Multimode-Gehäuse:

• OM1 und OM2 PC: Beige Steckverbinder + schwarzer Koffer (Standardverlust MPO)
• OM3 und OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard- und Super-Low-Loss-MPO)
• OM3 & OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MPO)

• Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) konform
• Strukturierte Verkabelung nach TIA-568-C
• 10G Glasfaserkanal konform
• 40G und 100G IEEE 802.3-konform

Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Rücksenden an das gleiche Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder fehlerhafte Netzwerkknoten zu beheben. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Die Tests werden häufig für die Überprüfung von Glasfasertransceivern durchgeführt.Die Prüfung dieser Häfen ist für die Wartung unerlässlich.Der Testprozess leitet das Lasersignal vom Senderanschluss zurück zum Empfängeranschluss und vergleicht dann die übertragenen und empfangenen Muster, um sicherzustellen, dass sie identisch und fehlerfrei sind.

• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
• Für die Prüfung der Übertragungsfähigkeit und Empfängerempfindlichkeit von Glasfasernetzwerkgeräten verwendet

Bei der Auswahl einer Schleife für bestimmte Transceiver sollten Anschlussart, Polierart und Kabeltyp berücksichtigt werden.

• 7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 723602: ZCM1147HXA: 24F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul/Kabel
• 7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul/Kabel
• 7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser-Loopback-Modul/Kabel

Unsere Glasfaserkabel sind in leicht handhabbaren, gut geschützten Behältern verpackt, die von OMC als Standard gekennzeichnet und gekennzeichnet sind.Die Auswahl der Kartons hängt von der Bestellmenge ab. Maßgeschneiderte Verpackungsoptionen sind erhältlich.

Wir bieten umfassende OEM/ODM-Dienstleistungen an, darunter:

• Farbe des Kabels, Drucktext, Material der Kabelbedeckung, Verbindungsfarben
• OEM-Etiketten, Identifikationsringe, Kabel-Etiketten, Kisten, Versandzeichen
• Verschiedene Qualitätsniveaus zur Erfüllung spezifischer Anforderungen
