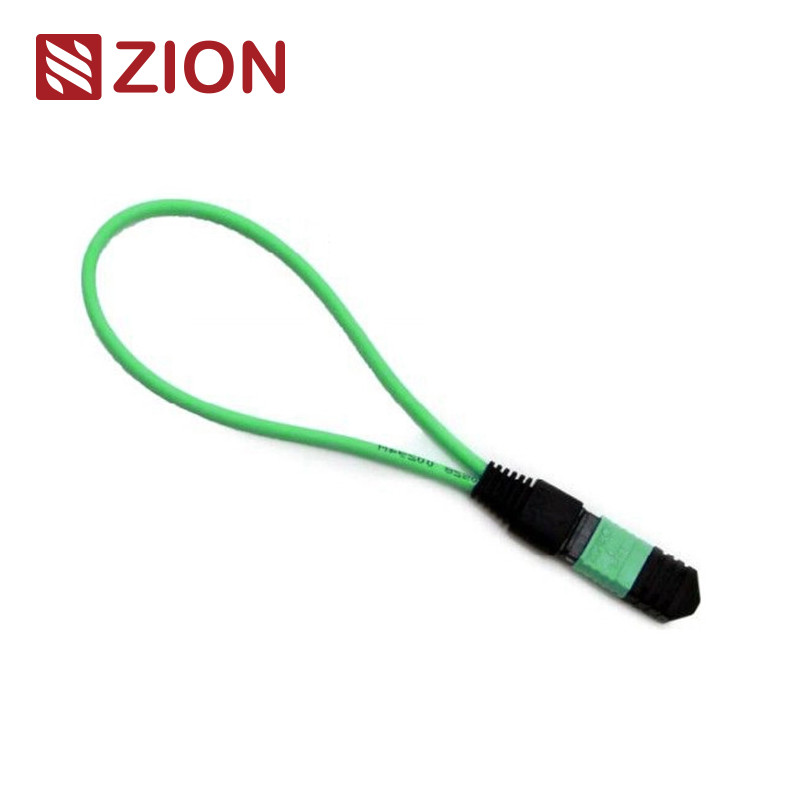

24-Faser MTP Singlemode Glasfaser-Loopback-Modul mit hohem Rückflussdämpfung für 40G/100G Netzwerke

Der MTP-Loopback enthält einen MTP-Stecker, bei dem beide Enden der Faser innerhalb desselben Steckers terminiert sind, wodurch ein geschlossener Lichtpfad entsteht. Diese Konfiguration ermöglicht das Testen der Startkapazität und der Empfangsempfindlichkeit des Geräts, insbesondere in 40/100G-Netzwerkkommunikationen. Durch die Rückführung von Signalen zur Quelle hilft er, verschiedene Netzwerkphänomene zu identifizieren und effektive Tests und Bewertungen einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzen zu erleichtern.

Erhältlich in verschiedenen Konfigurationen, die 8-Kern-, 12-Kern- und 24-Kern-MTP-Stecker mit mehreren Faserkonfigurationen aufnehmen, um sich an unterschiedliche Anforderungen an Testports anzupassen. Das 24F MTP Fiber Loopback Modul ermöglicht insbesondere die Überprüfung und das Testen von Transceivern mit MTP-Schnittstelle - 100GBASESR10 CXP/CFP-Geräten.

MTP-Loopback-Module stellen ein geschlossenes Signal bereit, um Sende- und Empfangsfunktionen zu testen. Sie werden häufig in Testumgebungen eingesetzt, insbesondere in parallelen Optik-40G- und 100G-Netzwerken. Loopbacks sind so konzipiert, dass sie die Transceiver (TX)- und Receiver (RX)-Positionen von MTP-Transceiver-Schnittstellen verbinden. Diese Module erleichtern und beschleunigen IL-Tests von optischen Netzwerksegmenten, indem sie diese mit MTP-Trunks und Patchkabeln verbinden.

MTP Singlemode Referenz: EIA/TIA-604-5
MTP Singlemode Gehäusedetails: SM APC: Grüne Stecker + schwarze Manschette (Standard Loss MTP)
SM APC: Gelbe Stecker + schwarze Manschette (Super Low Loss MTP)

Konformitätsstandards:

• Erfüllt IEC-Standard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform
• Strukturierte Verkabelung gemäß TIA-568-C
• 10G Fiber Channel konform
• 40G und 100G IEEE 802.3

Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Zurückschleifen zum selben Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder defekte Netzwerkknoten zu beheben. Für Glasfaseranwendungen validieren optische Loopbacks die Betriebszuverlässigkeit von Geräten. Unter Verwendung von Glasfaser-Loopback-Kabeln oder -Modulen für die Datenübertragung wird das vom Gerät emittierte Signal vom Sendeport (Tx) zurück zum Empfangsport (Rx) derselben Komponente geschleift.

Glasfaser-Loopback-Tests werden häufig zum Überprüfen von Glasfaser-Transceivern eingesetzt. Da Transceiver separate Ports zum Empfangen und Senden von Lichtsignalen haben, ist das Testen dieser Ports unerlässlich, um den fortgesetzten Betrieb sicherzustellen. Der Loopback-Test bietet die bequemste Methode für die Wartung von Transceivern. Der Testprozess leitet das Lasersignal vom Senderport zurück zum Empfängerport und vergleicht dann das gesendete Muster mit dem empfangenen Muster, um zu überprüfen, ob sie identisch und fehlerfrei sind.

• Zusammen mit 40G- oder 100G-MPO/MTP-Schnittstellen-Transceivern
• Wird zum Testen der Übertragungskapazität und der Empfängerempfindlichkeit von Glasfasernetzwerkgeräten verwendet

• 7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul/Kabel
• 7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul/Kabel
• 7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 723602: ZCM1147HXA: 24F MPO OM4 Glasfaser-Loopback-Modul/Kabel
• 7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul/Kabel
• 7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser-Loopback-Modul/Kabel
• 7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul/Kabel
• 7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul/Kabel
• 7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser-Loopback-Modul/Kabel

Diese Glasfaserkabel werden in einer leicht zu handhabenden, gut geschützten Verpackung mit OMC-Kennzeichnung als Standard verpackt. Standardkartongrößen sind 34*22*15 cm, 44*34*24 cm und 54*39*34 cm. Der verwendete Karton hängt von der Warenmenge ab. Kundenspezifische Verpackungsoptionen sind verfügbar.

Zu den Anpassungsoptionen gehören:

• Kabelfarbe, Drucktext, Kabelmantelmaterial
• Optionen für die Steckerfarbe
• OEM-Kennzeichnung, Identifikationsringe, Kabelkennzeichnungen
• Kundenspezifische Kartons und Versandmarkierungen
• Verschiedene Qualitätsstufen verfügbar
