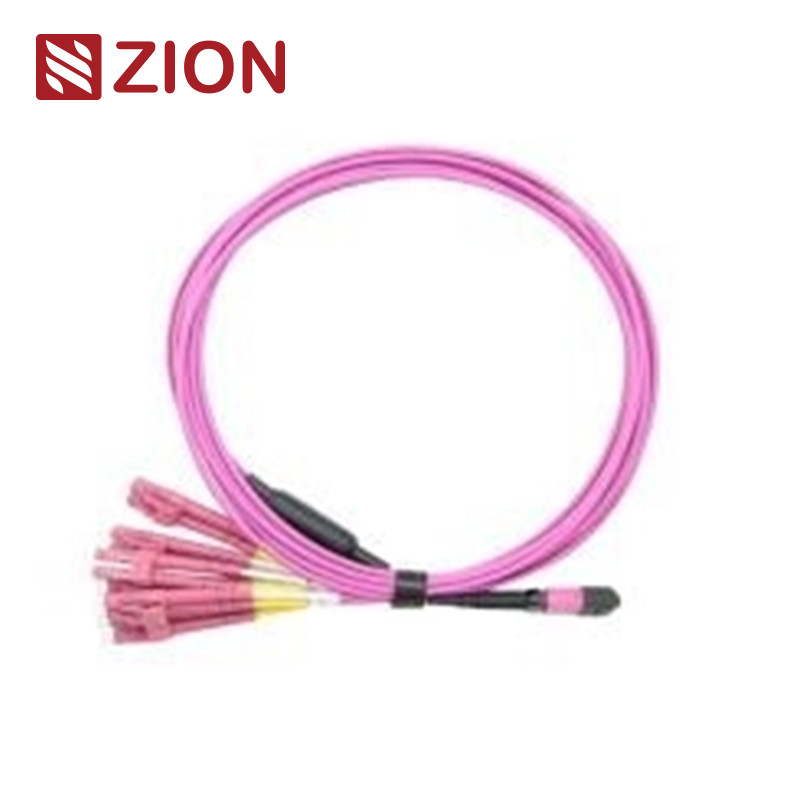

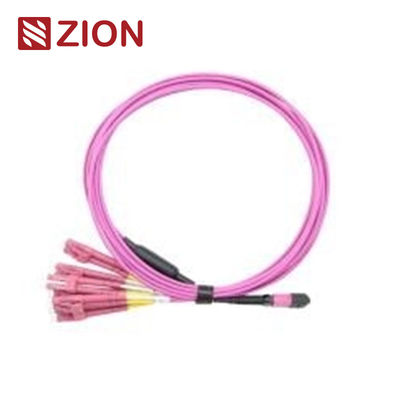

12 Fasern MPO bis LC OM4 Glasfaserkabel MPO-LC 2,0 mm
Hochdichte Glasfaser-Gurtkabel für Rechenzentrumsanwendungen, mit MPO-LC-Konnektivität mit OM4-Multimode-Faserleistung.
Identifizierung des Produkts
Zion Code: ZCM11A28HAAX
12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
MPO (Multi-Fiber Push On) -Anschlüsse bieten Multifiber-Terminationslösungen, die ideal für Hochdichteumgebungen in Rechenzentren, Glasfaser-zu-Gebäude-Anwendungen,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W, 100G und QSFP+ Technologien.
Diese 12-Kern-MPO-zu-6-LC-Duplex- (oder 12-LC-Simplex-) Geraden-Gurtkabelanlagen sind für 40G QSFP+ PLR4 bis 10G SFP+ LR-Optik-Direktverbindungen optimiert.Alle Fanout-Kabel haben die gleiche Länge und sind speziell für platzsparende Hochdichte-Faser-Platching in Rechenzentren entwickelt.
MPO-Konnektornormen
MPO-Referenz für den einzelnen Modus:IEC 61754-7
Einzelheiten zum MPO-Einzelmodus-Haus:SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)
MPO Multimode-Referenz:IEC 61754-7
Details zum MPO Multimode-Gehäuse:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard und Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) konform
- Strukturierte Verkabelung nach TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Sonstige Steckverbinderstandards
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 und JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973
- FC:Die in Absatz 1 Buchstabe b genannten Daten werden in den folgenden Fällen verwendet:
- - Das ist nicht wahr.TIA/EIA, FOCIS2, GR-326, IEC61754-2 und JIS C5973
- E2000:Die in Anhang I der Verordnung (EG) Nr. 765/2008 genannten Vorschriften gelten für die folgenden Erzeugnisse:
Verfügbare Fasertypen
Kompatibel mit G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 und OM5 50/125 Fasertypen in den Konfigurationen MPO-LC, MPO-SC, MPO-FC, MPO-ST und MPO-E2000.
Optische Spezifikationen
Einsetzungsverlust (MPO) Einzelmodus:
Standard: ≤ 0,75dB (maximal), ≤ 0,50dB (typisch)
Superniedrig: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Multimode mit Einsatzverlust (MPO):
Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superniedrig: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Einsetzungsverlust (LC/SC/FC/ST) Einzelmodus:
≤ 0,3 dB
Einfügungsverlust (LC/SC/FC/ST) Multimode:
≤ 0,3 dB
Rückkehrverlust (MPO) Einzelmodus
≥ 60 dB
Rückkehrverlust (MPO) Multimode:
≥ 25 dB
Rückkehrverlust (LC/SC/FC/ST):
APC ≥ 60 dB; UPC ≥ 50 dB; Multimode ≥ 35 dB
Haltbarkeit:
< 0,3 dB typische Veränderung (200 Paarungen)
Auswechselbarkeit:
≤ 0,2 dB
Einfügen-Ziehen-Test:
500 mal, IL<0,5 dB
Zugfestigkeit:
> 70N
Betriebstemperatur:
-40°C bis +85°C
Wesentliche Merkmale
- Niedriger Einsatzverlust, hohe Renditeverlustleistung
- Multifaserverbindung auf MT-Basis mit Unterstützung von 4, 8, 12 und 24 Faserendungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert sowohl für Anwendungen mit geringem Verlust als auch für Anwendungen mit Standardverlust in Einzel- und Multimode-Anwendungen
- Rohrkabel, ovaler Kabel und Kabel mit bloßem Band
- Farbcodierte Gehäuse für die Identifizierung von Leichtfasertypen, Polstypen und Verbindungsstufen
- Ausgezeichnete Wiederholbarkeit und Austauschbarkeit
Vorteile von MPO/MTP-Kabeln
- Hohe Qualität:Fabrikvorbereitet, getestet und mit umfassenden Prüfberichten verpackt
- Platzersparnis:Kleine Durchmesser reduzieren das Kabelvolumen und verbessern die Klimaanlage des Rechenzentrums
- Zeiteffizient:Plug-and-play-Design verkürzt die Installationszeit erheblich
Anwendungen
Konzipiert für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochdichte-Rechenzentrum Umgebungen. Optimiert für 10/40/100G Hochdichte-Rechenzentrum Anwendungen.
- Umgebungen mit hoher Dichte von Rechenzentren
- Anlagen für Glasfaserverbindungen in Gebäuden
- Interne Verbindungen innerhalb der Glasfaserausrüstung
Verwandte Produkte
Zion Communication bietet eine umfangreiche Palette von MPO-LC-Gelenkkabeln, einschließlich 8F-, 12F- und 24F-Konfigurationen in SM- und OM3/OM4-Fasertypen.
Verbindungsmethoden und Polarität
Drei Verbindungsmethoden sorgen für ein ordnungsgemäßes MTP/MPO-Polaritätsmanagement:
Materialien und Bau
Verpackung
Standardverpackungen umfassen etikettierte und markierte Glasfaserkabel in Schutzkartons.
OEM/ODM Dienstleistungen
- Maßgeschneiderte Kabelfarben, Druck und Jackenmaterialien
- OEM-Kennzeichnung, Identifikationsringe und Kabel-Kennzeichnungen
- Anpassungs- und Versandmarken
- Mehrere Qualitätsstufen verfügbar
