Detailinformationen

Haltbarkeit:	<0,3 dBtypische Änderung, 200 Paarungen	Austauschbarkeit:	≤ 0,2 dB
Einfüge-Ziehen-Prüfung:	500 mal, IL<0,5 dB	Zugfestigkeit:	>70 N
Betriebstemperatur (°C):	-40 bis + 85 °C

Produkt-Beschreibung

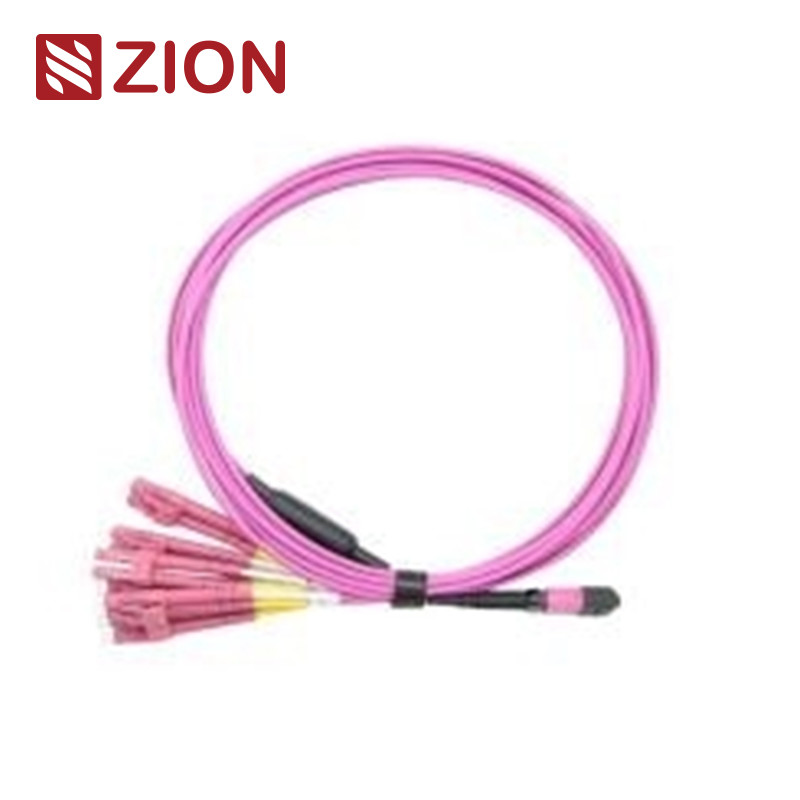

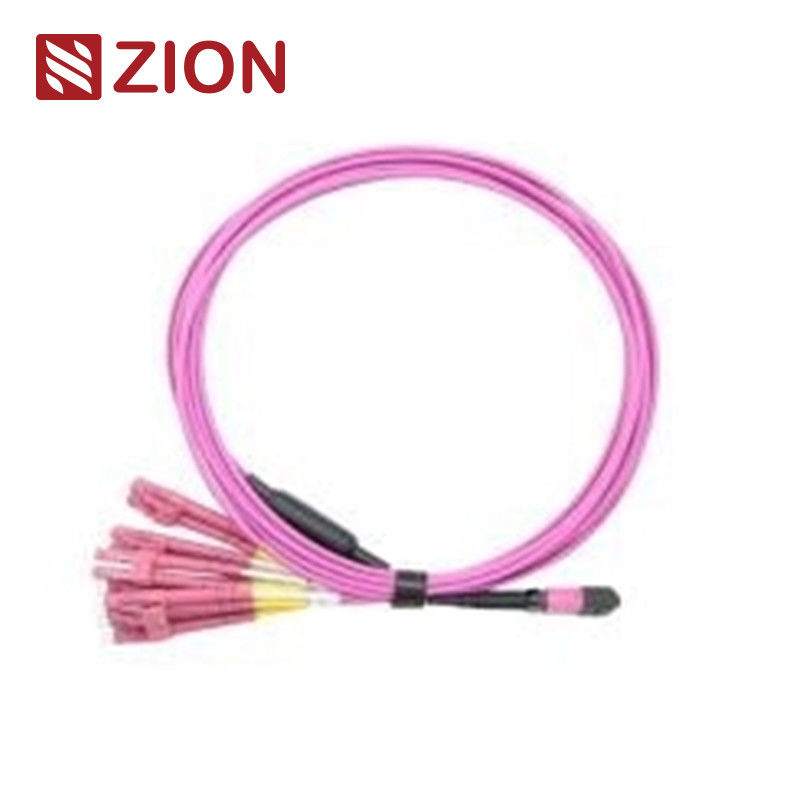

12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm

Zion Code und Beschreibung

Zion-Code: ZCM11A28HAAX
Zion Beschreibung: 12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm

Der MPO-Anschluss ist eine Art Faseranschluss.Das MPO-Faservoranschlusssystem mit hoher Dichte wird derzeit hauptsächlich in den Anwendungen von Hochdichteumgebungen von Rechenzentren eingesetzt, die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.

MPO-Anschlussarten werden nach den Vorschriften der IEC 61754-7 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).

12 Kerne MPO bis 6 LC Duplex (( 6xLC Uniboot;12 LC Simplex) Gerade Kabelbügel.MPO- LC/SC/FC/ST Gerade Kabelbügel werden mit MPO und LC/SC/FC/ST-Anschluss an beiden Enden beendet.Die 12 Stück (6 Stück für LC Uniboot);12 LC Simplex) werden für 40G QSFP+ PLR4 bis 10G SFP+ LR Optiken mit direkter Verbindung und hochdensitierten Rechenzentrumsanwendungen optimiert.Es ist speziell für Hochdichte-Faser-Patching in Rechenzentren entwickelt, die Platz sparen und Kabelmanagement Probleme reduzieren müssen..

12F MPO- LC/SC/FC/ST Gerade Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und High-Density-Rechenzentren konzipiert.

Anschlüsse ◄ Industriestandard

MPO EinzelmodusReferenz:IEC 61754-7

MPO EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)

MPO MultimodeReferenz:IEC 61754-7

MPO MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)

Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
10G Glasfaserkanal konform
40G und 100G IEEE 802.3

Andere Steckverbinder ◄ Industriestandard

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 und JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw.
E2000: IEC 61754-15

Verfügbar

G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Optische Spezifikationen

Einfügungsverlust (MPO) ((IEC 61300-3-34)Einzelmodus (APC)8 Grad poliert):Standardverlust:≤ 0,75dB (maximal), ≤ 0,50dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal), ≤ 0,20dB (typisch)

Einfügungsverlust (MPO) (IEC 61300-3-34)Multimode (PC)Flachpolster):Standardverlust:≤ 0,6 dB (max), ≤ 0,50 dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal) ≤ 0,20dB (typisch)

Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Einzelmodus (APC 8° poliert):≤ 0,3 dB

Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flachpolster):≤ 0,3 dB

Rückkehrverlust (MPO)Einzelmodus (APC)8 Grad poliert):≥ 60 dB(8 Grad poliert)

Rückkehrverlust (MPO)Multimode (PC)Flachpolster):≥ 25 dB

Rückkehrverlust (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Rückkehrverlust (LC/SC/FC/ST):≥ 35 dB

Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)

Austauschbarkeit: ≤ 0,2 dB

Einfügen-Ziehen-Test: 500 mal, IL<0.5 dB

Zugfestigkeit:> 70N

BetriebstemperaturEinzelmodus (APC):-40°C bis +85°C

Eigenschaften

Niedriger Einsatzverlust, hoher Ertragsverlust
MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
Wirtschaftliche Lösung für die Massenvernichtung von Fasern
Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
Gute Wiederholbarkeit und Austauschbarkeit

Zu den Vorteilen von MTP/MPO Patch-Kabel/Stammkabeln gehören im allgemeinen

Hochwertiges MTP/MPO Patch-Kabel/Stammkabel werden vor der Fertigung in der Fabrik geprüft und zusammen mit den Prüfberichten verpackt.
Verringerung des KabelvolumensMTP/MPO Patch-Kabel/Stammkabel haben sehr kleine Durchmesser, was das Kabelvolumen verringert und die Klimaanlagen in Rechenzentren verbessert
Mit dem speziellen Plug-and-Play-Design lassen sich MTP/MPO Patch-Kabel/Stammkabel einbauen und sofort anschließen.

Anwendung

12F MPO- LC/SC/FC/ST Gerade Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und High-Density-Rechenzentren konzipiert.
Alle MPO-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.

Die Datencenter-Anwendung mit hoher Dichte
Die Glasfaser zum Gebäude
Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 1

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 2

Benennungsregeln und Bestellbestätigungsinformationen:

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 3

Zion Communication's heiße MPO-LC Geraden Kabel

7236037 ZCM11A12HIAX: 8F MPO SM Glasfaserkabel MPO-LC 2,0 mm
7236038 ZCM11A22HIAX: 12F MPO SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel
7236039 ZCM11A52HIAX: 24F MPO SM Glasfaserkabel MPO-LC 2,0 mm
7236040 ZCM11A17HAAX: 8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm
7236041 ZCM11A27HAAX: 12F MPO OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
7236042 ZCM11A57HAAX: 24F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm
7236043 ZCM11A18HMAX: 8F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
7236044 ZCM11A28HMAX: 12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
7236045 ZCM11A58HMAX: 24F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm Kabel mit geradeem Gurt
7236046 ZCM21A12HIAX: 8F MTP SM Glasfaserkabel MPO-LC 2,0 mm
7236047 ZCM21A22HIAX: 12F MTP SM Glasfaserkabel MPO-LC 2,0 mm
7236048 ZCM21A52HIAX: 24F MTP SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel
7236049 ZCM21A17HAAX: 8F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm
7236050 ZCM21A27HAAX: 12F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm
7236051 ZCM21A57HAAX: 24F MTP OM3 Glasfaser MPO-LC 2,0 mm Gerade Kabel
7236052 ZCM21A18HMAX: 8F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm
7236053 ZCM21A28HMAX: 12F MTP OM4 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
7236054 ZCM21A58HMAX: 24F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

Verbindungsfaserkanal

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 4

Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten

MPO ¢12 x LC-Simplexstruktur-Typ 1

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 5

MPO ¢6 x LC Duplex-Struktur-Typ 2 - Typ A

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 6

MPO ¢6 x LC Duplex-Struktur-Typ 2 - Typ B

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 7

MPO ¢Polarität für MPO ¢6 x Uniboot LC-Struktur-Typ 3

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 8

Einzelheiten zum Material

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 9

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

12 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume 10

OEM/ODM-Service für Sie

Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
Ein anderes Qualitätsniveau.

	8F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	12F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	24F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	8F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	12F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	24F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	8F MPO SM Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	12F MPO SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	24F MPO SM Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage nach Erhalt der Anzahlung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	keine Begrenzung
