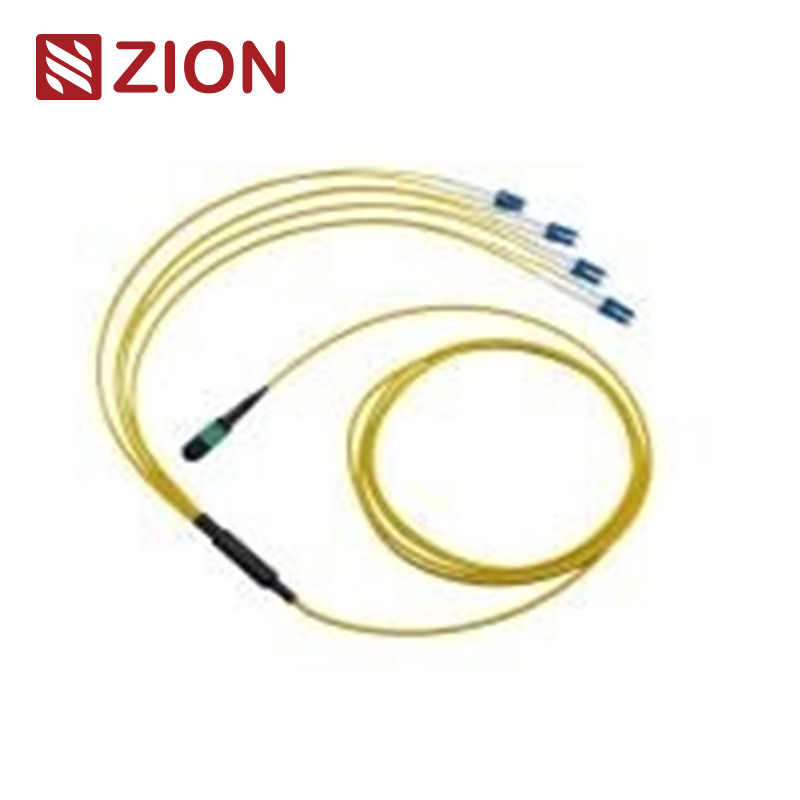

8 Fasern MTP zu LC Singlemode Glasfaserkabel
Hochdichte 8-Faser-MTP-zu-LC-Straight-Harness-Kabel, die für Rechenzentrumsanwendungen und die Konnektivität von optischen Transceiver-Geräten entwickelt wurden.
Zion Produktinformationen
Zion Code: ZCM21A12HIAX
Beschreibung: 8F MTP SM Glasfaser MTP-LC 2,0 mm Straight Harness Kabel
Der MTP (Multi-Fiber Push On) Stecker ist ein hochdichtes Mehrkern-Glasfasersteckersystem, das hauptsächlich in Rechenzentrumsumgebungen, Fiber-to-the-Building-Anwendungen und internen Verbindungen innerhalb von optischen Transceiver-Geräten verwendet wird, die 40G-, 100G- und QSFP+-Technologien unterstützen.
Steckerspezifikationen
MTP Singlemode Stecker
Referenzstandard: EIA/TIA-604-5
Gehäusedetails:
• SM APC: Grüne Stecker + schwarze Manschette (Standard Loss MTP)
• SM APC: Gelbe Stecker + schwarze Manschette (Super Low Loss MTP)
MTP Multimode Stecker
Referenzstandard: EIA/TIA-604-5
Gehäusedetails:
• OM1 & OM2 PC: Beige Stecker + schwarze Manschette
• OM3 & OM4 PC: Aqua Stecker + schwarze Manschette
• OM3 & OM4 PC: Heather Violet Stecker + schwarze Manschette
Konformitätsstandards
- Erfüllt IEC-Standard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform
- Strukturierte Verkabelung gemäß TIA-568-C
- 10G Fiber Channel konform
- 40G und 100G IEEE 802.3
Zusätzliche Steckerstandards
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973
- E2000: IEC61754-15
Verfügbare Konfigurationen
Verfügbar für G657A1, G657A2/B2, G657B3 Singlemode-Fasern und OM1, OM2, OM3, OM4, OM5 Multimode-Fasern mit MTP-zu-LC-, SC-, FC-, ST- und E2000-Steckerkombinationen.
Optische Leistungsspezifikationen
| Parameter |
Singlemode (APC) |
Multimode (PC) |
| Einfügedämpfung (MPO) |
Standard: ≤0,75 dB (max.), ≤0,50 dB (typisch)
Super Low: ≤0,35 dB (max.), ≤0,20 dB (typisch) |
Standard: ≤0,6 dB (max.), ≤0,50 dB (typisch)
Super Low: ≤0,35 dB (max.), ≤0,20 dB (typisch) |
| Einfügedämpfung (LC/SC/FC/ST) |
≤0,3 dB |
≤0,3 dB |
| Rückflussdämpfung (MPO) |
≥60 dB |
≥25 dB |
| Rückflussdämpfung (LC/SC/FC/ST) |
APC≥60 dB; UPC≥50 dB |
≥35 dB |
Mechanische Spezifikationen
- Haltbarkeit: <0,3 dB typische Änderung (200 Steckvorgänge)
- Austauschbarkeit: ≤0,2 dB
- Einsteck-Zug-Test: 500 Mal, IL <0,5 dB
- Zugfestigkeit: >70 N
- Einsteckvorgänge: >600
- Betriebstemperatur: -40°C bis +85°C
Hauptmerkmale
- Geringe Einfügedämpfung, hohe Rückflussdämpfung
- MT-basierter Mehrfaserstecker mit 4, 8, 12 und 24 Faseranschlüssen
- Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
- Entwickelt für Anwendungen mit geringem Verlust und Standardverlust für SM- und MM-Anwendungen
- Robuste Rundkabel-, Ovalkabel- und Bare-Ribbon-Optionen
- Farbcodierte Gehäuse zur einfachen Identifizierung des Fasertyps
- Hervorragende Wiederholbarkeit und Austauschbarkeit
Anwendungen
Optimiert für 10/40/100G Hochleistungs-Rechenzentrumsanwendungen, einschließlich 40G LR4 PSM, 40GBASE-SR4 und 40G QSFP+ PLR4 Konnektivität. Ideal für Direktverbindungen zwischen QSFP+ zu (4) SFP+ Ports ohne Zwischen-Patchfelder.
Verbindungsmethoden
MTP - 8 x LC Simplex Struktur (Typ 1)
MTP - 4 x LC Duplex Struktur (Typ 2)
MTP - 4 x Uniboot LC Struktur (Typ 3)
Beliebte MTP-LC Kabelmodelle
Zion Communication bietet eine umfassende Palette an MTP-LC Straight Harness Kabeln, einschließlich Singlemode- und Multimode-Varianten in 8F-, 12F- und 24F-Konfigurationen mit verschiedenen Fasertypen (SM, OM3, OM4).
Verpackung
Standard-Schutzverpackung mit OMC-Kennzeichnung. Erhältlich in verschiedenen Kartongrößen (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) mit anpassbaren Verpackungsoptionen.
OEM/ODM-Dienstleistungen
- Kundenspezifische Kabelfarben, -drucke und -ummantelungsmaterialien
- OEM-Kennzeichnung, Identifizierungsringe und Kabelkennzeichnungen
- Kundenspezifische Verpackung und Versandmarkierungen
- Verschiedene Qualitätsstufen verfügbar
Produktgalerie
|
8F MPO(male) -LC Fan-out 0,9 mm 30-35 cm Patchkabel |
|
12F MPO(male) -LC Fan-out 0,9 mm 30-35 cm Patchkabel"> |
|
24F MPO(male) -LC Fan-out 0,9 mm 30-35 cm Patchkabel"> |
