48F (4x12) MPO OM3 Glasfaserkabel

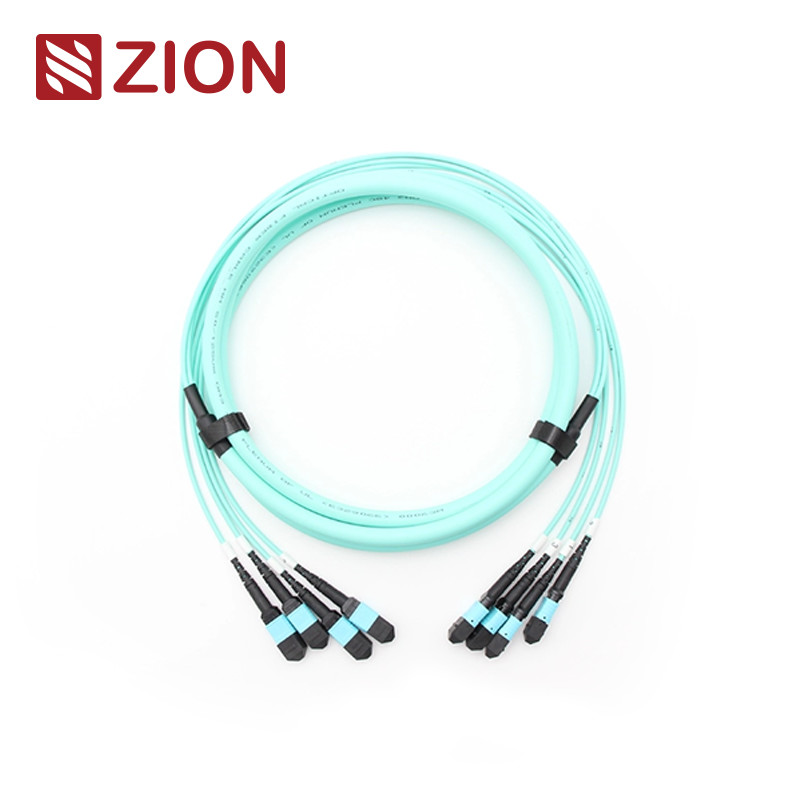

(4*12) 48F MPO OM3 Glasfaserkabel
Zion Code und Beschreibung
Zion-Code:ZCM12C7HIAX
Zion Beschreibung:(4*12) 48F MPO OM3 Glasfaserkabel
Der MPO-Anschluss ist ein Multifiber-Anschluss für Hochdichte-Umgebungen.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W, 100G und QSFP+ Technologien.
Die MPO-Anschlussarten werden nach den Vorschriften der IEC 61754-7 nach Kernzahl, Geschlecht (Männlich/Weiblich) und Polarität (PC oder APC) unterschieden.
24F-144F MPO/MTP-Strackkabel werden an beiden Enden mit MPO/MTP-Anschlüssen beendet. Diese Kabel verbinden MPO/MTP-Module als dauerhafte Verbindungen und sind mit 12, 24, 48, 60, 72, 96und 144 Fasern, unterstützt Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen.
Verbindungen Industriestandard
MPO Einzelmodus
Referenz:IEC 61754-7
Wohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)
MPO Multimode
Referenz:IEC 61754-7
Wohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Optische Spezifikationen
| Parameter |
Spezifikation |
| Einsetzungsverlust (MPO) Einzelmodus (APC 8-Grad poliert) |
Standardverlust: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
| Multimode (PC Flat Polish) mit Einfügungsverlust (MPO) |
Standardverlust: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
| Einsetzungsverlust (LC/SC/FC/ST) Einzelmodus (APC 8-Grad poliert) |
≤ 0,3 dB |
| Einfügungsverlust (LC/SC/FC/ST) Multimode (PC Flat Polish) |
≤ 0,3 dB |
| Rückkehrverlust (MPO) Einzelmodus (APC 8-Grad poliert) |
≥ 60 dB ((8 Grad Polieren) |
| Rückkehrverlust (MPO) Multimode (PC Flat Polish) |
≥ 25 dB |
| Die Risikopositionen sind die Risikopositionen, für die die Risikopositionen gemäß Artikel 147 Absatz 2 Buchstabe c der CRR gelten. |
APC ≥ 60 dB; UPC ≥ 50 dB |
| Haltbarkeit |
< 0,3 dB typische Veränderung (200 Paarungen) |
| Austauschbarkeit |
≤ 0,2 dB |
| Einfüge-Ziehen-Prüfung |
500 mal, IL<0,5 dB |
| Zugfestigkeit |
> 70N |
| Betriebstemperatur Einzelmodus (APC) |
-40°C bis +85°C |
Eigenschaften
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestattete rundes Kabel, ovales Kabel und Barband verfügbar
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Anwendung
12F MPO-LC/SC/FC/ST Gerade Gurtkabel für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochdichte-Rechenzentren. Optimiert für 10/40/100G Hochdichte-Rechenzentrumsanwendungen.
Alle MPO-Anschlüsse von OMC stammen von Senko/Nissin/Sumitomo.
- Die Datencenter-Anwendung mit hoher Dichte
- Die Glasfaser zum Gebäude
- Die Anwendung der internen Steckverbinder in Glasfaserausrüstung
Benennungsregeln und Bestellbestätigungsdaten
Drücken Sie Pull Tab für Senko MPO
24F-144F MPO-/MTP-Stammkabel
Produkte Materialien - Kabel
Verbindungs- und Glasfaserkanal
Anmerkung:Der weibliche Steckverbinder muss mit dem männlichen Steckverbindertyp verbunden sein.
Abbildung für das MPO-MPO 12F-Rumpfkabel
| Gesamtlänge (L) (m) |
Längen der Toleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten
Da der Einheitsanschluss des 24F-144F MPO/MTP-Stammkabels 12F MPO/MTP ist, hat er die gleiche Polarität wie ein einzelnes 12F MPO/MTP-Stammkabel.
Einzelheiten des Materials
Das heiße MPO/MTP-Stammkabel von Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Glasfaserkabel
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasfaserkabel
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasfaserkabel
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Glasfaserkabel
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasfaserkabel
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasfaserkabel
Verpackung
Dieses leicht zu handhabende und gut geschützte Glasfaserkabelpaket wurde von OMC standardmäßig gekennzeichnet und gekennzeichnet.Die Auswahl der Kartons hängt von der Warenmenge ab- Maßgeschneiderte Verpackung erhältlich.
OEM/ODM-Dienstleistung
Zu den Anpassungsmöglichkeiten gehören:
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichen, Identifizierungsring, Kabel-Kennzeichen, Box, Versandzeichen
- Unterschiedliche Qualitätsniveaus
