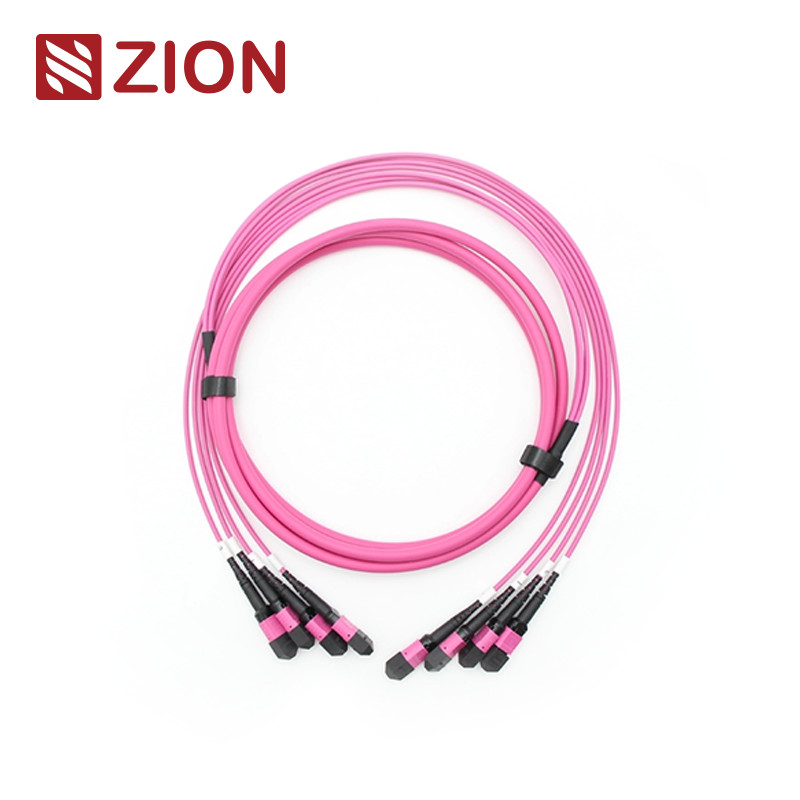

48F MPO OM4 Glasfaserkabel
(4×12) 48F MPO OM4 Glasfaserkabel
Zion-Code:ZCM12C8HIAX
Zion Beschreibung:(4×12) 48F MPO OM4 Glasfaserkabel
Der MPO-Anschluss ist ein Multi-Fiber-Push-On-Anschluss, der für Hochdichte-Umgebungen entwickelt wurde.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W, 100G und QSFP+ Technologien.
MPO-Anschlusstypen werden nach den Normen IEC 61754-7 nach Kernzahl, Geschlecht (Mann/Frau) und Polierart (PC oder APC) klassifiziert.
Produktübersicht
24F-144F MPO/MTP Trunk-Kabel werden mit MPO/MTP-Anschlüssen an beiden Enden beendet, die permanente Verbindungen zwischen MPO/MTP-Modulen schaffen.Diese Kabel unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen.
Industrielle Normen für Steckverbinder
MPO-Referenz für den einzelnen Modus:IEC 61754-7
Einzelheiten zum MPO-Einzelmodus-Haus:SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO); gelbe Steckverbinder+schwarzer Koffer (Super-Low-Loss-MPO)
MPO Multimode-Referenz:IEC 61754-7
Details zum MPO Multimode-Gehäuse:OM1&OM2 PC: Beige Steckverbinder+schwarzer Stiefel; OM3&OM4 PC: Aqua Steckverbinder+schwarzer Stiefel; OM3&OM4 PC: Heather Violet Steckverbinder+schwarzer Stiefel
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) konform
- Strukturierte Verkabelung nach TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Optische Spezifikationen
Einfach eingesetzter Verlust (MPO) (APC 8° poliert):Standardverlust: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch); superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Multimode (PC Flat Polish) mit Einsatzverlust:Standardverlust: ≤0,6 dB (max), ≤0,50 dB (typisch); Superniedriger Verlust: ≤0,35 dB (max), ≤0,20 dB (typisch)
Rückkehrverlust (MPO) Einzelmodus (APC 8-Grad poliert):≥ 60 dB
Rückkehrverlust (MPO) Multimode (PC Flat Polish):≥ 25 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Auswechselbarkeit:≤ 0,2 dB
Einfügen-Ziehen-Test:500 mal, IL < 0,5 dB
Zugfestigkeit:> 70N
Betriebstemperatur Einzelmodus (APC):-40°C bis +85°C
Wesentliche Merkmale
- Niedriger Einsatzverlust, hoher Ertragsverlust
- Multifaseranschluss auf MT-Basis mit 4, 8, 12 und 24 Faserendungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust in Einzel- und Multimode-Anwendungen
- Rohrkabel, ovaler Kabel und Kabel mit bloßem Band
- Farbcodierte Gehäuse zur einfachen Identifizierung der Fasertypen
- Ausgezeichnete Wiederholbarkeit und Austauschbarkeit
Anwendungen
12F MPO-LC/SC/FC/ST Gerade-Gurtkabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochdichte-Rechenzentren konzipiert.
- Anwendungen für Rechenzentren mit hoher Dichte
- Anlagen für Glasfaserverbindungen in Gebäuden
- Anwendungen für interne Steckverbinder in Glasfaserausrüstung
Benennungsregeln und Bestellbestätigung
Drücken Sie Pull Tab für Senko MPO
Produktmaterialien - Kabel
Verbindungs- und Glasfaserkanal
Anmerkung:Weibliche Steckverbinder müssen mit männlichen Steckverbindertypen verbunden sein.
Abbildung für das MPO-MPO 12F-Rumpfkabel
Gesamtlängenverträglichkeit:0
11040Drei Verbindungsmethoden für die MTP/MPO-Polarität
Das 24F-144F MPO/MTP-Stammkabel verfügt über einen 12F MPO/MTP-Anschluss, der die gleiche Polarität wie einzelne 12F MPO/MTP-Stammkabel aufrechterhält.
Einzelheiten zum Material
Zion Kommunikation Hot MPO/MTP-Strahlkabel
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Glasfaserkabel
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Glasfaserkabel
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Glasfaserkabel
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Glasfaserkabel
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Glasfaserkabel
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Glasfaserkabel
Verpackung
Dieses leicht zu handhabende und gut geschützte Glasfaserkabelpaket ist standardmäßig von OMC gekennzeichnet und gekennzeichnet.Die Auswahl der Kartons hängt von der Menge ab- Maßgeschneiderte Verpackung erhältlich.
OEM/ODM Dienstleistungen
- Benutzerdefinierte Kabelfarbe, Druck, Jackenmaterial und Verbindungsfarben
- OEM-Kennzeichnung, Identifikationsringe, Kabel-Kennzeichnungen, Kisten und Versandzeichen
- Verschiedene Qualitätsniveaus
