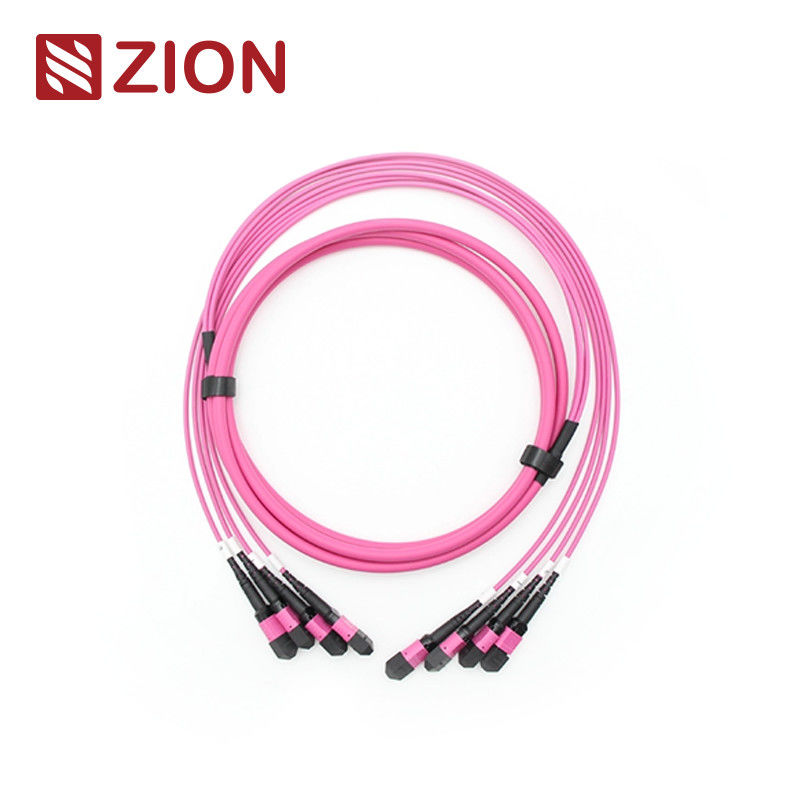

4x12 48F MPO OM4 LWL-Trunkkabel Singlemode Multimode

Zion Code und Beschreibung

Zion-Code: ZCM12C8HIAX
Zion Beschreibung:(4*12)48F MPO OM4 Glasfaserkabel

Der MPO-Anschluss ist eine Art Faseranschluss.Das MPO-Faservoranschlusssystem mit hoher Dichte wird derzeit hauptsächlich in den Anwendungen von Hochdichteumgebungen von Rechenzentren eingesetzt, die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.

MPO-Anschlussarten werden nach den Vorschriften der IEC 61754-7 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).

24F-144F MPO/MTP TRUNK CABLE wird mit einem MPO/MTP-Anschluss an beiden Enden beendet.Das Patch-Kabel/die Stammkabel sind mit 12, 24, 48,6072,96Sie unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen. Sie werden typischerweise zur Vernetzung von Kassetten, Panels oder robusten MPO/MTP-Fan-Outs verwendet,und den schnellen Einsatz von Hochdichte-Backbone-Kabeln in Rechenzentren und anderen Hochfaserumgebungen zu erleichtern. Außerdem bietet MPO/MTP auch viel Flexibilität und Bequemlichkeit, sobald Sie den Steckerstil in den Patch-Panels ändern müssen.Installieren Sie nur eine neue Kassette mit dem neuen Stecker-Stil auf der Querverbindung Seite der Patch-Panel.

Anschlüsse ◄ Industriestandard

MPO EinzelmodusReferenz:IEC 61754-7

MPO EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)

MPO MultimodeReferenz:IEC 61754-7

MPO MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)

• Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
• 10G Glasfaserkanal konform
• 40G und 100G IEEE 802.3

Optische Spezifikationen

Einfügungsverlust (MPO) ((IEC 61300-3-34)Einzelmodus (APC)8 Grad poliert):Standardverlust:≤ 0,75dB (maximal), ≤ 0,50dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal), ≤ 0,20dB (typisch)

Einfügungsverlust (MPO) (IEC 61300-3-34)Multimode (PC)Flachpolster):Standardverlust:≤ 0,6 dB (max), ≤ 0,50 dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal) ≤ 0,20dB (typisch)

Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Einzelmodus (APC 8° poliert):≤ 0,3 dB

Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flachpolster):≤ 0,3 dB

Rückkehrverlust (MPO)Einzelmodus (APC)8 Grad poliert):≥ 60 dB(8 Grad poliert)

Rückkehrverlust (MPO)Multimode (PC)Flachpolster):≥ 25 dB

Rückkehrverlust (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Rückkehrverlust (LC/SC/FC/ST):≥ 35 dB

Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)

Austauschbarkeit: ≤ 0,2 dB

Einfügen-Ziehen-Test: 500 mal, IL<0.5 dB

Zugfestigkeit:> 70N

BetriebstemperaturEinzelmodus (APC):-40°C bis +85°C

Eigenschaften

• Niedriger Einsatzverlust, hoher Ertragsverlust
• MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
• Wirtschaftliche Lösung für die Massenvernichtung von Fasern
• Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
• Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
• Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
• Gute Wiederholbarkeit und Austauschbarkeit

Anwendung

12F MPO- LC/SC/FC/ST Gerade Kabel sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und High-Density-Rechenzentren konzipiert.
Alle MPO-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.

• Die Datencenter-Anwendung mit hoher Dichte
• Die Glasfaser zum Gebäude
• Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.

Benennungsregeln und Bestellbestätigungsinformationen:

Drücken Sie Pull Tab für Senko MPO

24F-144F MPO/MTP-Rumpfkabel

Produkte Materialien-Kabel

Anmerkung: Der weibliche Steckverbinder muss mit dem männlichen Steckverbindertyp verbunden sein.

MPO-MPO 12F Trunkkabelzeichnung.

Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten

Weil 24F-144F MPO/MTP Stammkabel ̇s Einheitstecker ist 12F MPO/MTP, so haben sie die gleiche Polarität wie einzelne 12F
MPO/MTP-Stammkabel.

Einzelheiten zum Material

Das heiße MPO/MTP-Stammkabel von Zion Communication

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Glasfaserkabel
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasfaserkabel
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasfaserkabel
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Glasfaserkabel
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasfaserkabel
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasfaserkabel

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

OEM/ODM-Service für Sie

• Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
• OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
• Ein anderes Qualitätsniveau.
