Das MTP-Verbindungsstück ist eine Art Faserverbindungsstück. MTP (aus verschiedenen Fasernstoß an) ist eine mehradrige Faserverbindungsstückart. Die Faser MTP mit hoher Dichte vor - Verbindungssystem wird z.Z. hauptsächlich in der Anwendung von Umwelt mit hoher Dichte von Rechenzentren, in der Anwendung der Glasfaser zum Gebäude und in den internen Verbindungsanwendungen innerhalb der optischen Transceiverausrüstung wie des optischen Gerätes, 40G, 100G, QSFP+ benutzt.
MTP-Verbindungsstückarten werden entsprechend den Regelungen EIA/TIA-604-5 unterschieden: Kernzahlen (Reihenzahl), männlicher Kopf (Mann, Frau), Polarität (PC oder APC).
24F-144F MPO/MTP STAMM-KABEL wird mit MPO-/MTPverbindungsstück an beiden Enden beendet. MPO-/MTPfleckenkabel-/-stammkabel schließen MPO-/MTPmodule zusammen als Permanentlink an. Die Fleckenkabel-/-stammkabel sind mit 12, 24, 48,60,72, 96,144fibers verfügbar. Unterstützung beschleunigt zu den 10/40/100Gbps Rechenzentrumlösungen. Sie werden gewöhnlich, um Kassetten, Platten oder ruggedized MPO-/MTPfanheraus untereinander zu verbinden angenommen, und die schnelle Entwicklung Rückgrats zu erleichtern des mit hoher Dichte verkabelnd in den Rechenzentren und in anderer hoher Faserumwelt. Außerdem liefert MPO/MTP auch viel Flexibilität und Bequemlichkeit, sobald Sie die Verbindungsstückart in den Schalttafeln ändern müssen. Anstatt, das Verbindungsstück auf dem Kabelstamm zu ändern, eine neue Kassette mit der neuen Verbindungsstückart auf die Cross-connectseite der Schalttafel gerade installierend.
PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MTP) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MTP) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MTP)
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C
niedrige Einfügungsdämpfung, Verlust der hohen Rendite
M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 4,8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen
wirtschaftliche Lösung für Massebeendigung der Faser
bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen
Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen
farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden
gut in der Wiederholbarkeit und in der Austauschbarkeit
Anwendung:
Alle MTP-Verbindungsstücke OMCS sind von Senko/Nissin/Sumitomo. MTP-Faser-Verbindungskabel ist eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist.
die Data Center-Anwendung mit hoher dichter Gradumwelt
die Glasfaser zum Gebäude
die interne Verbindungsstückanwendung in der Faserausrüstung.
Benennung von Rules&Order-Bestätigungs-Informationen:
Gegentakt-Tab For Senko MTP
24F-144F MPO/MTP STAMM-KABEL
Produkt-Material-Kabel
Verbindungsstück
Faser-Kanal
Anmerkung: Buchsenbedarf, an Art des männlichen Verbindungsstücks anzuschließen.
MTP-MTP 12F Stamm-Kabelzeichnung.
Gesamtlänge (L) (m)
Länge der Toleranz (cm)
0
+5/-0
1
+10/-0
10
+15/-0
40
‚+0,5% x L/-0
Drei die Verbindungs-Methoden-Hilfe halten die rechte MTP-/MPOpolarität
Weil 24F-144F MPO/MTP Einheitsverbindungsstück des Stammkabels 12F MPO/MTP ist, so hat es die gleiche Polarität wie einzelnes 12F MPO-/MTPstammkabel.
Die Details des Materials
Zion Communications heißes MPO-/MTPstamm-KABEL
Zion Code
Zion Description
7236055
ZCM12C2HIAX

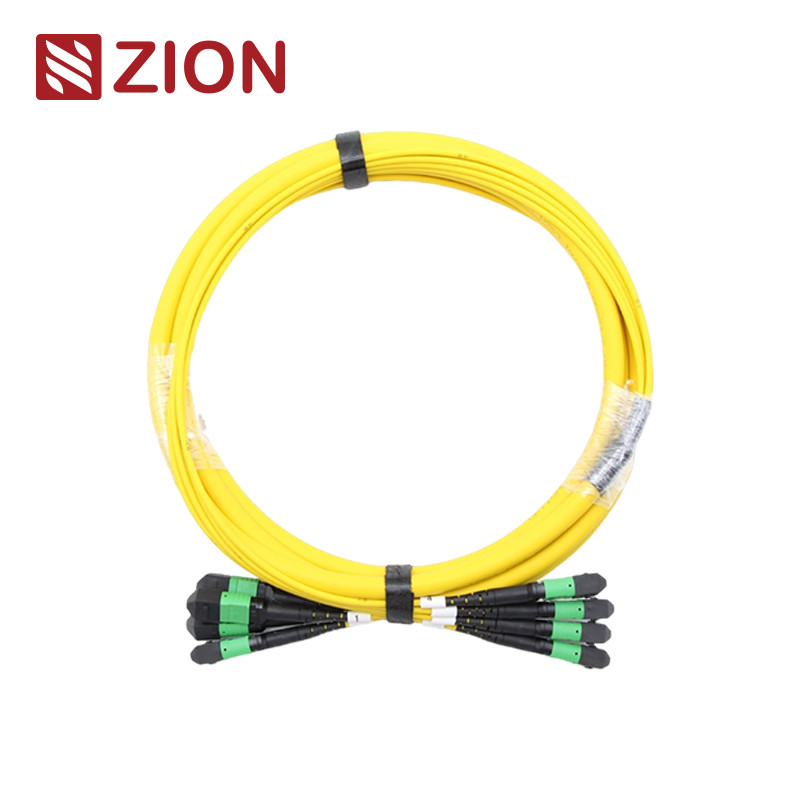

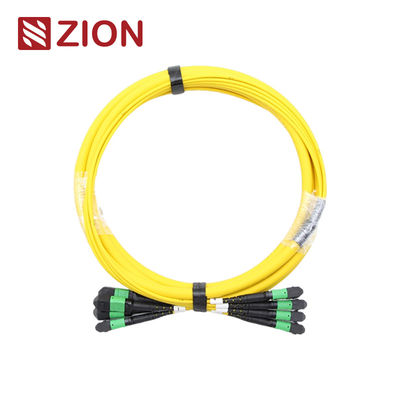

(4*12) 48F MPO Inspektions-Faser-Optikstamm-Kabel
7236056
ZCM12C7HAAX
(4*12) Faser-Optikstamm-Kabel 48F MPO OM3
7236057
ZCM12C8HMAX
(4*12) Faser-Optikstamm-Kabel 48F MPO OM4
7236058
ZCM22C2HIAX
(4*12) 48F MTP Inspektions-Faser-Optikstamm-Kabel
7236059
ZCM22C7HAAX
(4*12) Faser-Optikstamm-Kabel 48F MTP OM3
7236060
ZCM22C8HMAX
(4*12) Faser-Optikstamm-Kabel 48F MTP OM4
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden.
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels,der Kasten und versenden Kennzeichen
Netze FTTH (Faser zum Haus) sind in viele Bereiche installiert, welche die Innen- und Abschnitte im Freien umfassen und der durchschnittliche Übergang.
Gepasst in eine Standardtrapezfehlerwandplatte oder -Schalttafel, lassend einfache und flexible Installation in einer Vielzahl von Vernetzungsumwelt zu
