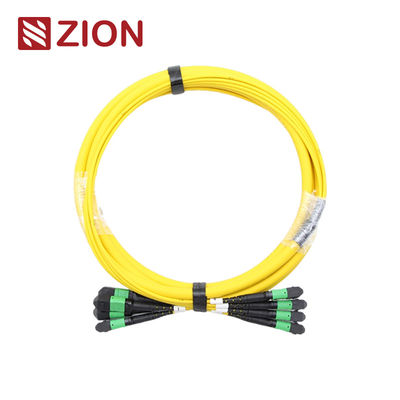

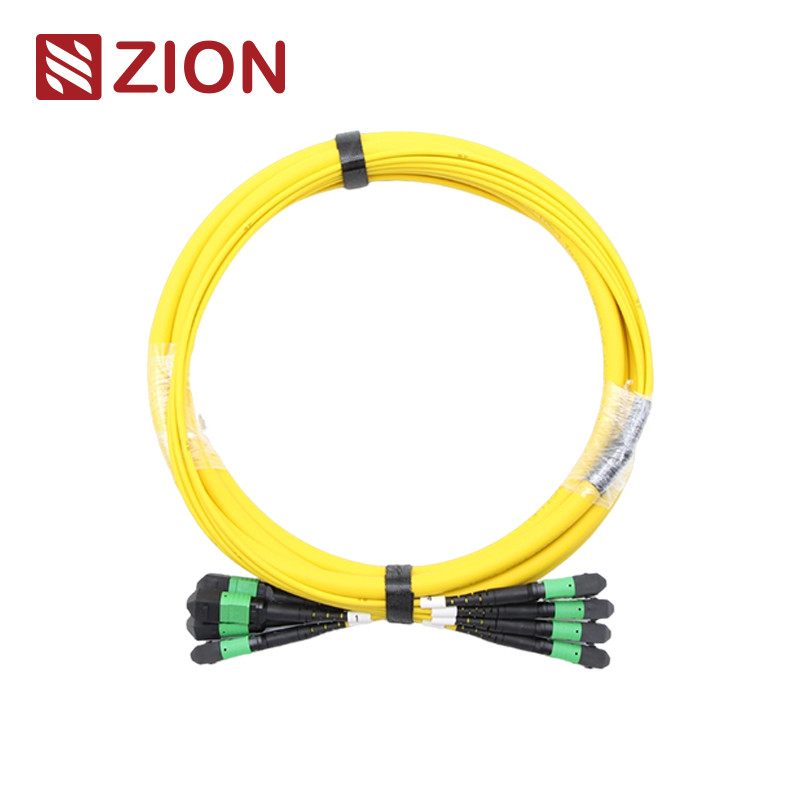

48F (4x12) MTP-Einzelmodus-Faseroptik-Stammkabel
Dieses hochdichte (4*12)48F MTP-Einzelmodus-Glasfaserkabel bietet eine zuverlässige Konnektivität für anspruchsvolle Rechenzentren und Telekommunikationsanwendungen.
Identifizierung des Produkts
Zion-Code:ZCM22C2HIAX
Zion Beschreibung:(4*12) 48F MTP SM Glasfaserkabel
Übersicht über die MTP-Verbindung
Der MTP-Anschluss (Multi-Fiber Push On) ist ein hochdichtes Multifiber-Anschluss für Rechenzentren, Glasfaser-zu-Gebäude-Anwendungen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, 100G und QSFP+ Technologien.
MTP-Anschlüsse werden nach den Normen EIA/TIA-604-5 nach Faserzahl, Geschlecht (Mann/Frau) und Poliertyp (PC oder APC) klassifiziert.
Spezifikationen für Stammkabel
24F-144F MPO/MTP Trunk-Kabel werden mit MPO/MTP-Anschlüssen an beiden Enden beendet, die permanente Verbindungen zwischen MPO/MTP-Modulen schaffen.Diese Kabel unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen.
Diese Stammkabel verbinden Kassetten, Panels oder robuste MPO/MTP-Fan-Outs miteinander und ermöglichen den schnellen Einsatz von Hochdichte-Backbone-Kabeln in Rechenzentren und anderen Umgebungen mit hoher Faserzahl.
Einhaltung von Industriestandards
MTP-Einzelmodus-Referenz:Die EIA/TIA-604-5
MTP Einzelmodus-Gehäuse Details:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust); gelbe Steckverbinder+schwarzer Koffer (MTP mit superniedrigem Verlust)
MTP-Multimode-Referenz:Die EIA/TIA-604-5
MTP-Multimode-Gehäuse Details:OM1&OM2 PC: Beige Steckverbinder+schwarzer Stiefel; OM3&OM4 PC: Aqua Steckverbinder+schwarzer Stiefel; OM3&OM4 PC: Heather Violet Steckverbinder+schwarzer Stiefel
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) konform
- Strukturierte Verkabelung nach TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Spezifikationen für die optische Leistung
Einfügungsverlust (MTP) - Einzelmodus (APC 8-Grad poliert):
Standardverlust: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Einfügungsverlust (MTP) - Multimode (PC Flat Polish):
Standardverlust: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Einfügungsverlust (LC/SC/FC/ST):
Einzelmodus (APC): ≤ 0,3 dB
Multimode (PC): ≤ 0,3 dB
Rückkehrverlust (MTP) - Einzelmodus (APC):≥ 60 dB
Rückkehrverlust (MTP) - Multimode (PC):≥ 25 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Auswechselbarkeit:≤ 0,2 dB
Einfügen-Ziehen-Test:500 mal, IL < 0,5 dB
Zugfestigkeit:> 70N
Betriebstemperatur - Einzelmodus:-40°C bis +85°C
Wesentliche Merkmale
- Niedriger Einsatzverlust, hohe Renditeverlustleistung
- MT-basierte Mehrfaserverbindung mit 4, 8, 12 und 24 Faserendungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Rohrkabel, ovaler Kabel und Kabel mit bloßem Band
- Farbcodierte Gehäuse zur einfachen Kennzeichnung von Fasertypen und Polstypen
- Ausgezeichnete Wiederholbarkeit und Austauschbarkeit
Anwendungen
Die MTP-Anschlüsse von OMC von Senko/Nissin/Sumitomo sind ideal für:
- Umgebungen mit hoher Dichte von Rechenzentren
- Anlagen für Glasfaserverbindungen in Gebäuden
- Interne Verbindungen innerhalb der Glasfaserausrüstung
Produktdokumentation
Drücken Sie den Pull Tab für Senko MTP
Kabelbaumaterialien
Konfiguration von Steckverbinder und Glasfaserkanal
Anmerkung: Für den ordnungsgemäßen Betrieb müssen sich weibliche Steckverbinder mit männlichen Steckverbindertypen verbinden.
MTP-MTP 12F-Rumpfkabel technische Zeichnung
Spezifikationen für die Längstoleranz
| Gesamtlänge (L) (m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
MTP/MPO-Polaritätsverbindungsmethoden
Da die Einheitskonnektorin des 24F-144F MPO/MTP-Stammkabels 12F MPO/MTP ist, behält es die gleiche Polarität wie einzelne 12F MPO/MTP-Stammkabel.
Materialspezifikationen
Beliebte MPO-/MTP-Stammkabelmodelle
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Glasfaserkabel
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Glasfaserkabel
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasfaserkabel
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Glasfaserkabel
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Glasfaserkabel
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Glasfaserkabel
Verpackungsinformationen
Alle Glasfaserkabel sind von OMC als Standard gekennzeichnet und gekennzeichnet.Zusammengefasste Verpackungsmöglichkeiten.
OEM/ODM Dienstleistungen
Zu den Anpassungsmöglichkeiten gehören:
- Kabelfarbe, Druck und Material der Jacke
- OEM-Etiketten, Identifikationsringe, Kabel-Etiketten, Kisten und Versandzeichen
- Verschiedene Qualitätsniveaus zur Erfüllung spezifischer Anforderungen
