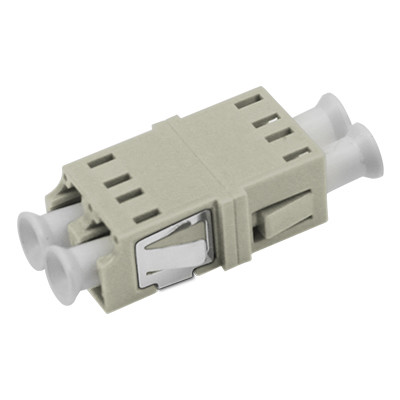

LC MM DX Asymmetrischer Schweißadapter ohne Flansch
Dieser Glasfaseradapter bietet eine präzise Verbindung zwischen LC-Multimode-Steckern in asymmetrischer DX-Konfiguration ohne Flansch. Entwickelt für optimale Lichtübertragung mit minimalem Verlust.
Produktidentifikation
| Zion-Code |
Zion-Beschreibung |
| 7235017 |
LC MM DX Asymmetrischer Schweißadapter ohne Flansch |
Anwendungen
Glasfaseradapter verbinden präzise zwei Stecker, um die Lichtübertragung zu maximieren und gleichzeitig den Signalverlust zu minimieren. Diese Komponenten zeichnen sich durch geringe Einfügedämpfung, hervorragende Austauschbarkeit und zuverlässige Reproduzierbarkeit aus. Jeder Adapter wird vor dem Versand einer Funktionsprüfung unterzogen.
Produktbeschreibung
Glasfaseradapter ermöglichen die Verbindung zwischen gleichen oder unterschiedlichen Glasfasersteckern in Übertragungsleitungen und gewährleisten so ununterbrochene optische Pfade mit minimaler Signalverschlechterung. Durch die präzise Ausrichtung der Faserendflächen maximieren sie die Lichtenergieübertragung von sendenden zu empfangenden Fasern und minimieren gleichzeitig die Auswirkungen auf das System. Diese passiven optischen Komponenten dienen Telekommunikationsnetzen, Kabelfernsehsystemen, Benutzer-Loop-Netzwerken und lokalen Netzwerken.
Hangzhou Zion Communication Adapter bieten hohe Flammwidrigkeit, geringe Einfügedämpfung, außergewöhnliche Haltbarkeit und einen weiten Betriebstemperaturbereich, was sie zur optimalen Wahl für zuverlässige Glasfaserverbindungen macht.
Auch bekannt als Glasfaserkoppler, beenden oder verbinden diese kompakten Geräte Glasfaserkabel und -stecker zwischen optischen Leitungen.
Technische Daten
| Parameter |
FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC |
| SM (OS2) |
MM (OM1,2,3,4) |
| Betriebswellenlänge (nm) |
1310-1550 | 850-1300 |
| Einfügedämpfung (dB) |
≤ 0.2 |
| Rückflussdämpfung (dB) |
PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30 |
| Wiederholbarkeit (dB) |
≤ 0.2 |
| Wechseldämpfung (dB) |
≤ 0.2 |
| Haltbarkeit |
Die Änderung von 500 Interpolationszeiten beträgt weniger als 0,20 dB |
| Anzahl der Kanäle |
Einzelkern, Doppelkern, 4-Kern |
| Rahmenmaterial |
Metall oder Kunststoff |
| Hülsenmaterial |
Keramik oder Metall |
| Betriebstemperatur (°C) |
-40 ~ +85 |
| Lagertemperatur (°C) |
-40 ~ +85 |
Zugehörige LC-LC-Glasfaseradapter
| Zion-Code |
Zion-Beschreibung |
| 7235001 | LC SX Kunststoff-Glasfaseradapter/Koppler mit Flansch |
| 7235002 | LC Dx Schweißsymmetrie Kunststoff-Glasfaseradapter/Koppler mit Flansch |
| 7235003 | LC QUAD Einteiliger Kunststoff-Glasfaseradapter/Koppler mit Flansch |
| 7235004 | SC Kunststoff-Glasfaseradapter/Koppler mit Beinen |
| 7235005 | SC Abdeckung Vermeiden Laser Kunststoff-Glasfaseradapter/Koppler ohne Flansch |
| 7235006 | SC SX Metall Vermeiden Laser Glasfaseradapter/Koppler mit Flansch |
| 7235007 | SC DX Metall Vermeiden Glasfaseradapter/Koppler mit Flansch |
| 7235008 | SC-FC SX Hybrid-Glasfaseradapter/Koppler |
| 7235009 | SC-FC DX Hybrid-Glasfaseradapter/Koppler |
| 7235010 | FC-ST SX Hybrid-Glasfaseradapter/Koppler |
| 7235011 | FC-ST DX Hybrid-Glasfaseradapter/Koppler |
| 7235012 | SC-LC SX Hybrid-Glasfaseradapter/Koppler |
| 7235013 | SC-LC DX Hybrid-Glasfaseradapter/Koppler |
| 7235014 | SC-ST SX Hybrid-Glasfaseradapter/Koppler |
| 7235015 | SC-ST DX Hybrid-Glasfaseradapter/Koppler |
| 7235016 | FC SX Big D-Typ Glasfaseradapter/Koppler |
| 7235017 | FC SX Mit rechteckigem Flansch Glasfaseradapter/Koppler |
| 7235018 | FC Mit rechteckigem Flansch Glasfaseradapter/Koppler |
Steckertypen
LC-Stecker: Wird in LC-Glasfaserschnittstellen verwendet, um SFP-Module anzuschließen. Verfügt über einen einfach zu bedienenden modularen Jack (RJ)-Verriegelungsmechanismus, der üblicherweise in Routern verwendet wird.
SC-Stecker: Wird in SC-Glasfaserschnittstellen verwendet. Ähnelt der RJ-45-Schnittstelle, ist aber flacher mit Kupferstiftsäulen anstelle von dünnen Kupferstiften.
FC-Stecker: Wird in FC-Glasfaserschnittstellen verwendet. Verfügt über eine Metallhülsen-Außenverstärkung mit Spannschraubbefestigung, die typischerweise an ODF-Verteilungsrahmen verwendet wird.
ST-Stecker: Wird in ST-Glasfaserschnittstellen verwendet. Verfügt über eine runde Hülle mit Spannschraubbefestigung, die üblicherweise in Glasfaserverteilungsrahmen für 10Base-F-Verbindungen verwendet wird.
OEM/ODM-Dienstleistungen verfügbar
ZION Communication bietet umfassende OEM/ODM-Dienstleistungen, die von unserem professionellen F&E-Team unterstützt werden. Zu den Anpassungsoptionen gehören:
- Kundenspezifisches Logo
- Etikett/PE-Beutel/Kartondesign
