OPGW-Designvarianten. Standardoptische Bodenleitungskonfigurationen für den Stromnetzschutz.

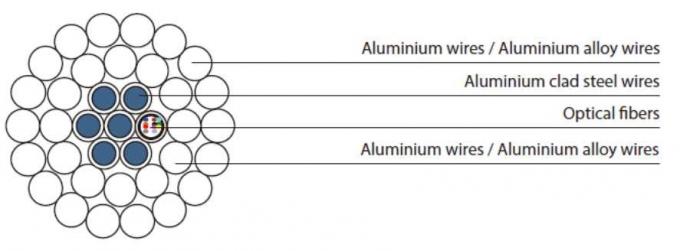

Typische Konstruktionen von OPPC

Das Aluminiumrohr ist umgeben von einer oder zwei Schichten aus aluminiumbeschichteten Stahldraht ((ACS) oder aus Mischdraht aus ACS und Aluminiumlegierung.

Merkmal und Anwendung

• Ersetzen eines oder mehrerer Leitungen des traditionellen Leiters durch ein Rohr aus Edelstahl und vernetzen das Rohr mit AS/Stahlleitungen und AL/AA Leitungen.
• Ersetzen eines der drei Phasenleiter durch OPPC, um so eine Übertragungsleitung zu bilden, die aus einem OPPC und zwei Phasenleitern besteht.
• Die mechanische und elektrische Leistung kann den benachbarten zwei-Phasen-Leitern entsprechen.
• OPPC kann eine dauerhafte Hochtemperaturbeständigkeit aufweisen, die durch Temperaturzyklusprüfung und Kurzstromprüfung verifiziert wird.
• OPPC wird auf mittlere und hohe Spannungsleitungen ohne Erdungsleitungen wie 10 kV, 35 kV, 66 kV usw. angewendet.
• Telekommunikation für mittlere und hohe Stromspannungsleitungen in städtischen und ländlichen Gebieten; Bereitstellung von optischen Kabeln für Gebäude für die Verteilungsautomatisierung.

Verpackungs- und Trommelangaben

Markierung der Kabelhülle:

• Markierungsfarbe:Weiß
• Inhalt:
  • Hersteller:ZION
  • Herstellungsjahr
  • Typ des Kabels
  • Nummer des Kabels
  • Längenmarkierungsintervall:1 ± 0,2% m
• Anpassungsfähige Kennzeichnung:Die Legende der äußeren Hülle kann je nach Benutzeranfrage geändert werden.

Länge der Walze:

• Standardlänge:2 bis 3 km pro Walze
• Benutzerdefinierte Längen:Auf Anfrage verfügbar

Kabeldrommel:

• Material der Trommeln:Fumierte Trommeln aus Holz oder Sperrholz
• Versiegelung:Beide Enden mit Plastikkappen versiegelt, um Feuchtigkeit während des Versands, der Handhabung und Lagerung zu verhindern.
• Zugriffstest:Das innere Ende des Kabels steht zur Prüfung zur Verfügung.

Kabelverpackung:

• Durch eine Schutzdichtung wird sichergestellt, dass während des Transports oder der Lagerung keine Feuchtigkeit eindringt und die optimale Produktintegrität bei der Lieferung gewährleistet wird.

Es sieht so aus, als würden Sie Daten über verschiedene OPPC-Kabel unter verschiedenen Temperaturbedingungen teilen.die die:

• Typ des Kabels (OPPC-XX/JJ): Verschiedene OPPC-Modelle (Optical Phase Conductor).
• Aktuelles Rating(gemessen in Ampere, wahrscheinlich der maximale Strom, den jedes Kabel unter verschiedenen Temperaturbereichen tragen kann).
• Temperaturbereiche: Verschiedene Betriebstemperaturen: 40-70°C, 40-80°C und 40-90°C.
• Andere Werte: Die übrigen Werte beziehen sich wahrscheinlich auf verschiedene Spezifikationen wie Leistungsverlust, Zugfestigkeit oder spezifische elektrische Eigenschaften bei diesen Temperaturen.
