1. Dämpfung:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • 50/125 μm Multimode:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • 62,5/125 μm Multimode:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Bandbreite (nur Multimode-Fasern):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125 μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Polarisationsmodendispersion (PMD):

   • Einzelne Faser:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Wert des Design-Links:
     • ≤0,10 ps/√km für G.652.D und G.655.

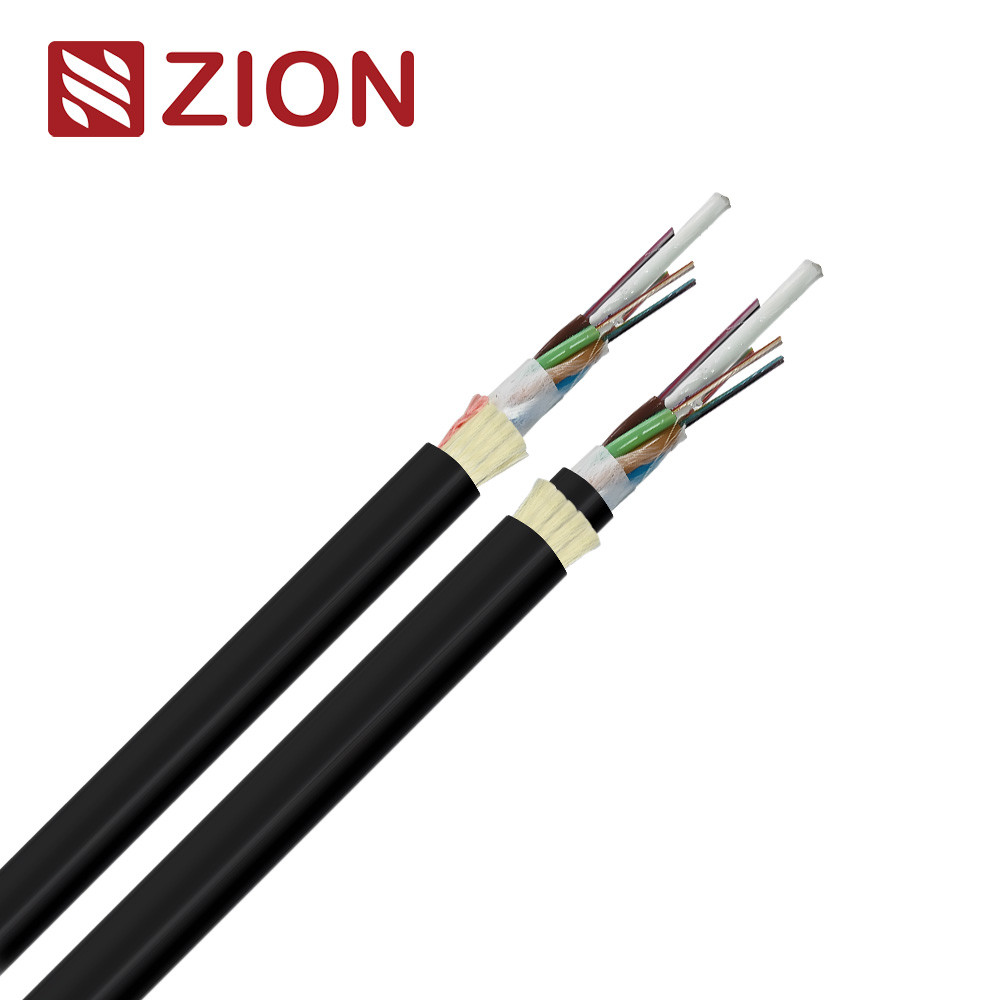

Technische Daten:

1. Faseranzahl:

   • Die Optionen reichen von 6 bis 288 Fasern.

2. Bündelader-Design:

   • Konfigurationen: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Außendurchmesser: Einstellbar zwischen 1,5 mm und 2,5 mm, je nach Design und Faseranzahl.

3. Zentrales Stärkemitglied:

   • Material: Glasfaserverstärkter Kunststoff (GFK).
   • Durchmesser: Einstellbar (1,8 mm bis 3,7 mm).
   • Einige Designs umfassen ein PE-beschichtetes zentrales Verstärkungselement.

4. Wasserblockierung:

   • Material: wasserabweisendes Klebeband.

5. Mitglied der peripheren Stärke:

   • Material: Aramidgarn.

6. Außenmantel:

   • Dicke: Typischerweise 1,8 mm (einstellbar zwischen 1,5 mm und 2,0 mm).

7. Kabelabmessungen:

   • Typischer Durchmesser: 9,5 mm bis 20,2 mm.
   • Anpassbare Ausführungen verfügbar.

8. Betriebsbedingungen:

   • Temperaturbereich: -40 °C bis +70 °C.
   • Max. Spannweite: 50 m bis 150 m (je nach Ausführung und Bedingungen).
   • Klimabedingungen: Ausgelegt für kein Eis und eine maximale Windgeschwindigkeit von 25 m/s.

Zusätzliche Hinweise:

• Kabelstruktur und Faseranzahl können an spezifische Kundenanforderungen angepasst werden.
• Kabeldurchmesser und -gewicht können je nach Ausführung variieren.
• Für eine optimale Leistung sollten bei Spannenberechnungen die örtlichen Klimabedingungen berücksichtigt werden.

Fiber Datas-SM

Wichtige Testparameter und Ergebnisse

Optische Eigenschaften:

1. Dämpfungskoeffizient (dB/km):

   • Bei verschiedenen Wellenlängen (850 nm, 1310 nm, 1550 nm usw.) entsprechen alle Werte den ITU-T-Empfehlungen oder verbessern diese und sorgen so für minimalen Signalverlust.

2. Dispersionskoeffizient:

   • Bei Wellenlängen von 1285 nm bis 1625 nm entsprechen die Dispersionswerte den Anforderungen einer Hochleistungsübertragung.

3. Effektiver Gruppenbrechungsindex (EGRI):

   • Stabil über 1310 nm, 1550 nm und 1625 nm für alle Fasertypen.

4. Makro-Biegeverlust:

   • Extrem geringe Biegeverluste auch bei kleinen Radien (z. B. 10 mm), insbesondere für G.657.A1/A2-Fasern, geeignet für enge Installationen.

5. Umwelteigenschaften:

   • Die Haltbarkeit bei Temperaturwechsel-, Wassereinweich- und Alterungstests beweist eine robuste Umweltbeständigkeit.

Mechanische Prüfung:

1. Zugfestigkeit (IEC 794-1-E1):

   • Kein Faserbruch oder Mantelbeschädigung unter 5000 N Zugbelastung.

2. Drucktest (IEC 60794-1-E3):

   • Kein Faserbruch oder Mantelschaden bei einer Belastung von 3000 N/100 mm.

3. Schlagtest (IEC 60794-1-E4):

   • Kein Bruch bei mehreren Stößen mit einer Energie von 4,5 Nm.

4. Wiederholtes Biegen (IEC 60794-1-E6):

   • Die Verluständerung beträgt ≤0,1 dB unter 30 Zyklen bei einem Biegedurchmesser von 20xOD.

5. Torsionstest (IEC 60794-1-E7):

   • Behält seine Integrität nach ±90°-Verdrehungen über 10 Zyklen mit 150 N Spannung.

6. Wasserdurchdringung (IEC 60794-1-F5B):

   • Kein Wasseraustritt nach 24 Stunden unter 1 m Wasserhöhe.

7. Temperaturwechsel (IEC 60794-1-F1):

   • Keine Verluständerung >0,1 dB nach Temperaturschwankung (-20 °C bis +40 °C).

8. Zusammengesetzter Durchfluss (IEC 60794-1-E14):

   • Nach 24 Stunden bei 70 °C fließt kein Compound mehr.

9. Mantel-Hochspannungstest:

   • Kein Durchschlag unter angelegter Hochspannung (9-fache Manteldicke).

Abschluss:

Das Glasfaserkabel erfüllt oder übertrifft internationale Standards (IEC, ITU-T usw.) in allen Bereichenoptische, mechanische und umweltbezogene LeistungskennzahlenDies bestätigt seine Eignung für den Einsatz unter vielfältigen und anspruchsvollen Bedingungen. Die robuste Konstruktion gewährleistet eine hohe Zuverlässigkeit für Anwendungen in modernen Telekommunikationsnetzen, einschließlich PON-Systemen, Backbone- und Zugangsnetzen.

Farben für Kabelmarkierung und Fasern
Mantelmarkierung

UNTERNEHMEN Name des Glasfaserkabels N*Kerne G.652D 2024 XXXXm

FIRMA: Marke des Herstellers
2024: Herstellungsjahr
Name des Glasfaserkabels: Kabeltyp
G.652D: Singlemode-Glasfaser mit N-Kernen (ITU-T Rec. G.652D)
XXXXm: Meterangabe

*Die Markierung wird alle 1 Meter gedruckt;
** „G.652D“ bedeutet ITU-T Rec. Low Water Peak (LWP) G.652 Singlemode-Glasfaser.

Kann auch entsprechend der Kabelmarkierung des Kunden erfolgen.
1 Die Farbe der Markierung ist weiß,
2 Eine gelegentliche Markierung unklarer Länge ist zulässig, wenn beide benachbarten Markierungen klar sind.
3 Die beiden Kabelenden sind mit wärmeschrumpfbaren Endkappen abgedichtet, um das Eindringen von Wasser zu verhindern.

Faserfarbe und Bindemittelfarbcode: gemäß EIA/TIA 598B

Technische Daten zur OEM-Struktur

Diese Daten liefern wichtige technische Spezifikationen für OEM-Glasfaserkabeldesigns und gewährleisten so die Anpassungsfähigkeit an spezifische Kundenanforderungen. Die Informationen beleuchten die Struktur-, Material- und Leistungsaspekte der Kabel.

Wichtige technische Details:

Designkonfiguration:

• Kabelstruktur (Rohr + Füllmaterial + Festigkeitsträger):
  • Für 12 Fasern: 3+2+1
  • Für 24 Fasern: 1+4+1
  • Für 48 Fasern und mehr: 1+4+1

Material und Abmessungen:

1. Fasertyp:

   • Singlemode-Faser: ITU-T G.652.D

2. Zentrales Stärkemitglied:

   • Material: GFK oder Stahldraht
   • Durchmesser: 1,2 mm (FRP) oder 1,0 mm (Stahldraht)

3. Bündelader:

   • Material: PBT
   • Durchmesser: 2,1 mm oder 1,8 mm

4. Füllstoff:

   • Material: PP
   • Durchmesser: 1,8 mm

5. Wasserblockierende Schicht:

   • Material: wasserabweisendes Garn und wasserabweisendes Band

6. Mitglied der Garnstärke:

   • Material: Aramidgarn

7. Außenmantel:

   • Material: HDPE
   • Dicke:
     • 12 Fasern: 0,8 mm
     • 24 Fasern: 1,6 mm
     • 48 Fasern: 1,9 mm
   • Farbe: Schwarz

Kabelabmessungen und -gewicht:

• Kabeldurchmesser:
  • 12 Fasern: 9,0 mm
  • 24 Fasern: 13,0 mm
• Kabelgewicht:
  • 12 Fasern: 75 kg/km
  • 24 Fasern: 95 kg/km

Mechanische und Umweltleistung:

1. Maximale Installationsspannung:
   • 2400 N
2. Mindestbiegeradius:
   • Ohne Spannung: 10×Kabeldurchmesser
   • Unter maximaler Spannung: 20×Kabeldurchmesser
3. Temperaturbereiche:
   • Installation: -20°C bis +60°C
   • Transport und Lagerung: -40 °C bis +70 °C
   • Betrieb: -40°C bis +70°C

Zusammenfassung:

Dieses OEM-Glasfaserkabeldesign bietet ein Gleichgewicht zwischen Haltbarkeit und Leistung und gewährleistet einen zuverlässigen Betrieb unter wechselnden Umgebungsbedingungen. Seine modulare Konfiguration (Faserzahl, Festigkeitsträger und Bündeladerabmessungen) und robuste Materialien (HDPE, PBT, Aramidgarn) ermöglichen vielfältige Anwendungen in der Telekommunikation und gewährleisten die Einhaltung von Industriestandards und kundenspezifischen Anforderungen.

Verpackung und Kennzeichnung

1. Verpackung

1.1 Jede einzelne Kabellänge muss auf einer Holztrommel aufgerollt werden, die für den Fernversand geeignet ist.

1.2 Mit Kunststoffpufferfolie abgedeckt.

1.3 Abgedichtet durch starke Holzlatten.

1.4 Mindestens 1 m des inneren Endes des Kabels wird für Tests reserviert.

1,5 Trommellänge
- 1.5.1 Die Standardtrommellänge beträgt 2000–4000 m
- 1.5.2 Einzellängen von mindestens 96 % der Standardlänge pro Trommel sind für eine Menge von höchstens 10 % des Gesamtvorrats zulässig.

1.5.3 Die Gesamtmenge beträgt mindestens die bestellte Menge.

2. Trommelmarkierung

2.1 Kabeltrommel
- Herstellermarke;
- Rollrichtungspfeil;
- Pfeil zur Anzeige der äußeren Endposition des Kabels;
- Das Wort „FASEROPTISCHES KABEL”;
- Herkunft, Das Wort „IN CHINA HERGESTELLT”;
- Warnschild, das die richtige Methode zum Laden, Entladen und Transportieren des Kabels angibt;
- Weitere Kundeninformationen wie Vertragsnummer, Projektnummer und Lieferziel. (falls erforderlich)

2.2 Kennzeichnungsschild
- Produktname;
- Kabeltyp und -größe;
- Trommellänge;
- Brutto-/Nettogewicht in Kilogramm;
- Trommelnummer in Metern;
- Name des Herstellers;
- Herstellungsjahr und -monat;
- Projektnummer, Vertragsnummer oder Bestellnummer (falls erforderlich).
