Produkt-Beschreibung

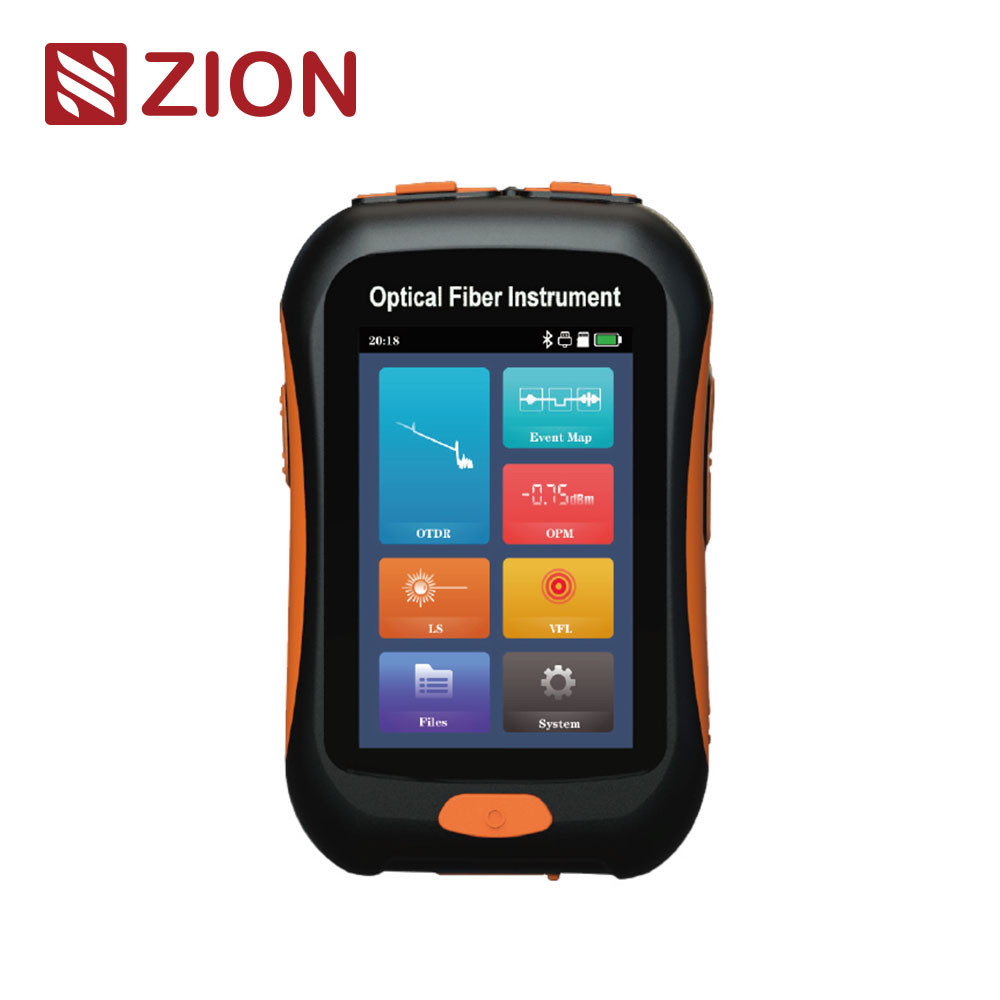

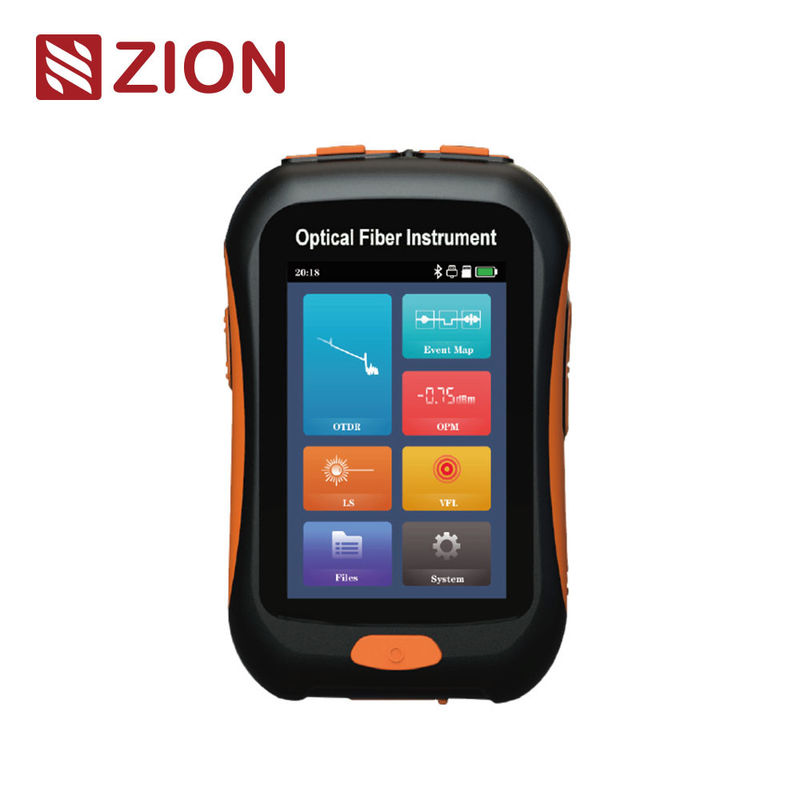

ZCOTDR-2800 Mini OTDR Optical Time Domain Reflectometer


Das OTDR-2800 Mini OTDR Optical Time Domain Reflectometer ist kompakt und leicht zu tragen; es verwendet einen 3,5 Zoll hochauflösenden Touchscreen, unterstützt Multi-Touch und reibungslosen Betrieb.Interne Integration der OTDR, Ereigniskarte, optischer Leistungsmesser, rotes Licht, Taschenlampe und andere Funktionen in einem, um verschiedene Testbedürfnisse bei verschiedenen Gelegenheiten zu erfüllen.Die OTDR-Funktion verwendet eine Wellenlänge von 1550 nm und einen eingebauten hocheffizienten Wellenlängenisolator.Es kann optische Tests auf 1490nm und 1577nm Links durchführen. Es unterstützt bis zu etwa +10dBm mit optischer Testfähigkeit und die maximale Messreichweite beträgt 80 km.Der ZCOTDR-2800 wird verwendet, um die LängeEs kann leicht den Bruchpunkt, die Biegung und den Verlustpunkt der Glasfaserverbindung testen.Es eignet sich für die Wartung und Notfallreparatur von Anlagen und Wartungspersonal.
Produktmerkmale
• 2,5 m Veranstaltungsfläche, leicht zu testen 5 m Springer
• Intelligente Verknüpfungsanalyse (Event Map)
• Integrierte VFL/OPM/LS, reich an Funktionen
• Leicht und leicht zu tragen
• Unterstützung des Live-Tests
• Höchststrecke 80 km
• Vollgeschwindigkeitsbetrieb, freundliche Mensch-Computer-Interaktion
• Hochleistungs-Prozessor, reibungslose Steuerung

Technische Spezifikation
OTDR
Art der Faser		G.652 SM
Wellenlänge		1550 nm±20 nm
Dynamischer Bereich		20 dB
Veranstaltungsblinde Zone		2.5m
ATT Blinde Zone		10 m
Prüfbereich		100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km
Breite des Pulsens		5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs
Genauigkeit im Bereich		±(1m+ Probenintervall+0,005%xPrüfentfernung)
Verlustgenauigkeit		00,01 dB
Linearität		± 0,05 dB/dB
Maximale Probenpunkte		≥20000
Maximale Probenauflösung		≤ 0,03 m
Abwicklung von Verlusten		00,01 dB
Verlustschwelle		0.20 dB
Auflösung des Bereichs		0.01m

OTDR
Brechungsindex		1.00000 ~ 2.00000
Genauigkeit der Reflexion		±3 dB
Dateiformat		SOR Standarddateiformat
Verlustanalyse		Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren
Sicherheitsniveau für Laser		Klasse II
Verbindungsstück		SC/PC

OPM			LS
Wellenbereich	800 nm bis 1700 nm		Wellenlänge	Entsprechend OTDR
Kalibrierwelle	850/1300/1310/1490/ 1550/1625/1650 nm		Lasertyp	Entsprechend OTDR
Prüfbereich	-70~+10dBm (optional) -50~+26dBm (Standard)		Macht	≥ 5 dBm
Entschließung	00,01 dB		Stabilität	CW, ±0,5 dB/15min (Nach 15 Minuten Vorheizung)
Unsicherheit	± 5%		Verbindungsstück	SC/PC
Verbindungsstück	Universal FC/SC/ST		Modus	CW/270Hz/330Hz/1kHz/2kHz
VFL			Andere
Wellenlänge	650 nm±20 nm		Anzeige	Vollberührung 3,5 Zoll, 320×480, Farb-LCD Bildschirm
Ausgangsleistung	≥ 10 mW		Stromversorgung	AC/DC-Adapter: Eingang: 100 V ̇ 240, 50/60 Hz, 0,6 A Ausgang: 5V, 2A, Lithiumbatterie: 3,7 V, 2200 mAh
Modus	CW/1Hz/2Hz		Batteriebetrieb	Standby>6h Kontinuierliche Prüfung>4h
Verbindungsstück	Universal FC/SC/ST		Datenspeicherung	Innenkurven ≥ 2000
Sicherheitsniveau für Laser	Klasse II

Datenoberfläche		USB Typ C
Betriebstemperatur		-10°C+50°C
Speichertemperatur		-40°C+70°C
Relative Luftfeuchtigkeit		Nicht kondensierbar
Gewicht		≤ 200 g (einschließlich Batterie)
Größe		126 mm × 80 mm × 37 mm
Standardkonfiguration: OTDR, OPM, LS, VFL, Taschenlampe,

Konfigurationsliste
Host (einschließlich Batterie), Netzteil, Datenkabel, CD-ROM (einschließlich Analyse-Software, Bedienungsanleitung), Bedienungsanleitung, Kalibrierzertifikat,Bescheinigung über die Konformität/Garantie-Karte für den Kundendienst, Reinigungspads, Spezialpaket für Instrumente

Größe und Tag:

Herkunftsort:	aus China
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage empfingen nachher die Ablagerung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	Keine Grenzen
