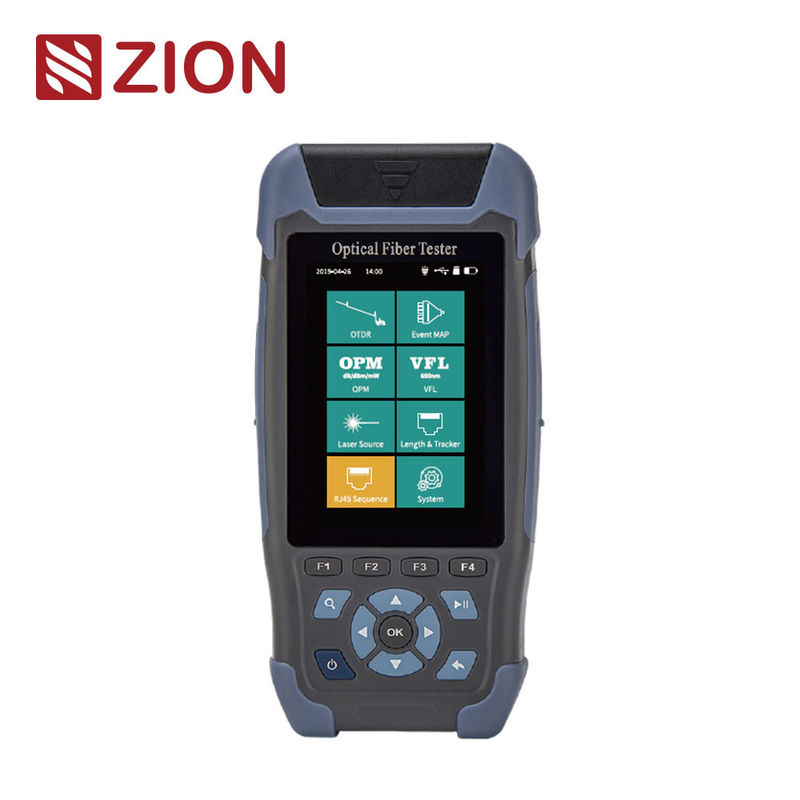

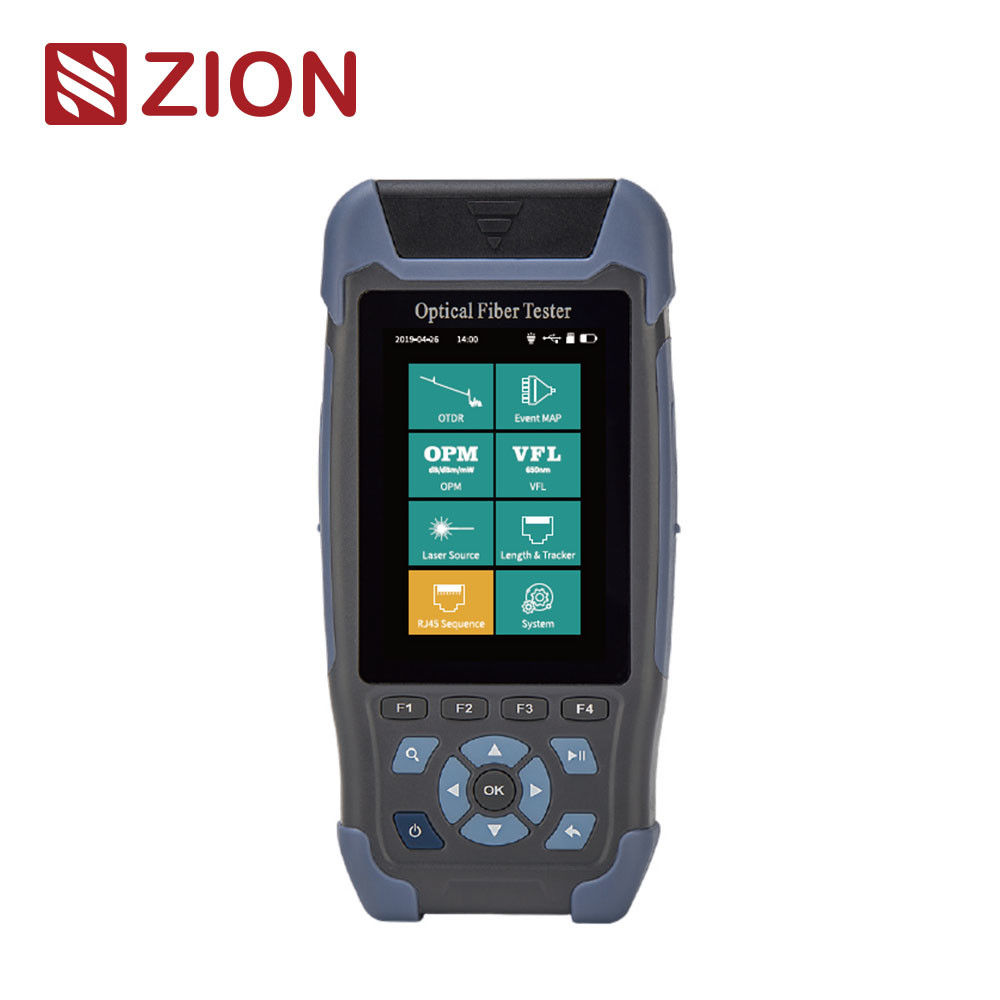

| ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer nimmt einen 3,5-Zoll-Farbbildschirm an. Die Benutzeroberfläche ist einfach und einfach zu bedienen. Es integriert OTDR, Stable Light Source,Optische Leistungsmesser, Visuelle Fehlerortung, Kabelsequenz, Kabellange, Kabel-Tracker und Taschenlampe. Es übernimmt intelligente Energieeinsparung Management,12 Stunden sehr lange Messzeit, um die effiziente Durchführung der Feldprüfung und Wartung zu gewährleisten. ZCOTDR-3200-Serie werden verwendet, um die Länge, Verlust, Verbindung Qualität und andere Parameter aller Arten von Glasfaser und Kabel zu messen.Es kann noch benutzt werden.Die maximale Prüfleistung bei Licht beträgt -5 dBm.Test der Verbindungswartung und Notfallreparatur des Kommunikationssystems des Glasfaserkommunikationssystems. |
| Produktmerkmale |
| • Glasfaserverbindung mit einem optischen Signal von ≤-5 dBm, leicht zu testen |
 |
| • Langlebigkeit, 12 Stunden Messzeit |
| • Brandneue, stoßfeste, stürzfeste Gummihülle |
| • Blindgebiet 3 m, einfacher Springer 3 m |
| • Handgriffig, leicht zu tragen |
| • USB, wiederaufladbar mit tragbarer Batterie |
| • OTDR/LS/OPM/VFL/RJ45 Kabelsequenz/Kabellange/RJ45-Tracker/Blitz |
| |
| Technische Spezifikation |
| OTDR |
| Modell |
ZCOTDR-3200D |
ZCOTDR-3200F1
(Live-Test) |
ZCOTDR-3200-F2
(Live-Test) |
| Typ |
G.652 SM |
| Wellenlänge |
1310/1550 ± 20 nm |
1310 nm±20 nm |
1550 nm±20 nm |
| Dynamischer Bereich |
24 dB/22 dB |
24 dB |
22 dB |
| Veranstaltungsblinde Zone |
3 m |
| ATT Blinde Zone |
8 m |
| Prüfbereich |
500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
| Breite des Pulsens |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs |
| Genauigkeit im Bereich |
±(1m+Probenintervall+0,005%×Prüfentfernung) |
| Linearität |
±0,2 dB/dB |
| Beispielpunkte |
16k bis 128k |
| Probenauflösung |
00,05 m bis 8 m |
| Abwicklung von Verlusten |
0.001 dB |
| Verlustschwelle |
0.20 dB |
| |
| OTDR |
| Auflösung des Bereichs |
0.001m |
| Brechungsindex |
1.00000 ~ 2.00000 |
| Genauigkeit der Reflexion |
±3 dB |
| Dateiformat |
SOR Standarddateiformat |
| Verlustanalyse |
Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren |
| Sicherheitsniveau für Laser |
Klasse II |
| Verbindungsstück |
FC/UPC ((Austauschbar SC, ST) |
| OPM |
|
LS |
| Wellenbereich |
800 nm bis 1700 nm |
|
Wellenlänge |
Entsprechend OTDR |
| Kalibrierwelle |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Lasertyp |
FP-LD |
| Prüfbereich |
-70~+10dBm (optional)
-50~+26dBm (Standard) |
|
Macht |
≥ 5 dBm |
| Entschließung |
00,01 dB |
|
Stabilität |
CW, ±0,5 dB/15min
(Nach 15 Minuten Vorheizung) |
| Unsicherheit |
± 5% |
|
Verbindungsstück |
FC/UPC ((Austauschbar SC, ST) |
Häufigkeit
Identifizierung |
CW/270/330/1k/2kHz |
|
Modus |
CW/270Hz/330Hz/1kHz/2kHz |
| Verbindungsstück |
Universal FC/SC/ST |
|
RJ45-Kabelsequenz und -länge |
| VFL |
|
Testdistanz |
≤ 300 m |
| Wellenlänge |
650 nm±20 nm |
|
RJ45-Kabelverfolgung |
| Ausgangsleistung |
≥ 10 mW |
|
Modus |
Digitale Nachverfolgung |
| Modus |
CW/1Hz/2Hz |
|
Entfernung |
≤ 300 m |
| Verbindungsstück |
FC/UPC (austauschbar SC, ST) |
|
Online-Verfolgung |
Nicht unterstützt |
| |
|
| Anzeige |
3.5 Zoll 320×480 LCD |
| Stromversorgung |
AC/DC-Adapter: Eingang: 100 V ∼ 240 V, 50/60 Hz,0.6A
Ausgang: 5V, 2A, Lithiumbatterie: 3,7V, 4000mAh |
| Batteriebetrieb |
Dauerprüfung>12h |
| Datenspeicherung |
Innen: ≥ 600; Außen: TF-Karte |
| Datenoberfläche |
Mini-USB |
| Betriebstemperatur |
-10°C+50°C |
| Speichertemperatur |
-40°C+70°C |
| Relative Luftfeuchtigkeit |
Nicht kondensierbar |
| Gewicht |
≤ 350 g (einschließlich Batterie) |
| Größe |
173 mm × 82 mm × 37 mm |
Standardkonfiguration: OTDR, E-Vent Map, OPM, LS, VFL, RJ45-fähiger Tracker (zusätzlicher Einkaufs-Tracker),
RJ45-Kabelsequenz e&Length, Taschenlampe |
| Konfigurationsliste |
| Host (einschließlich Batterie), Adapter, Datenleitung, CD-ROM (Analysesoftware/Benutzerhandbuch), Benutzerhandbuch, SC/UPC, Qualifikationszertifikat/Dienstleistungskarte, Kalibrierzertifikat,Saubere BaumwollschnitteEin Instrumentensack. |
