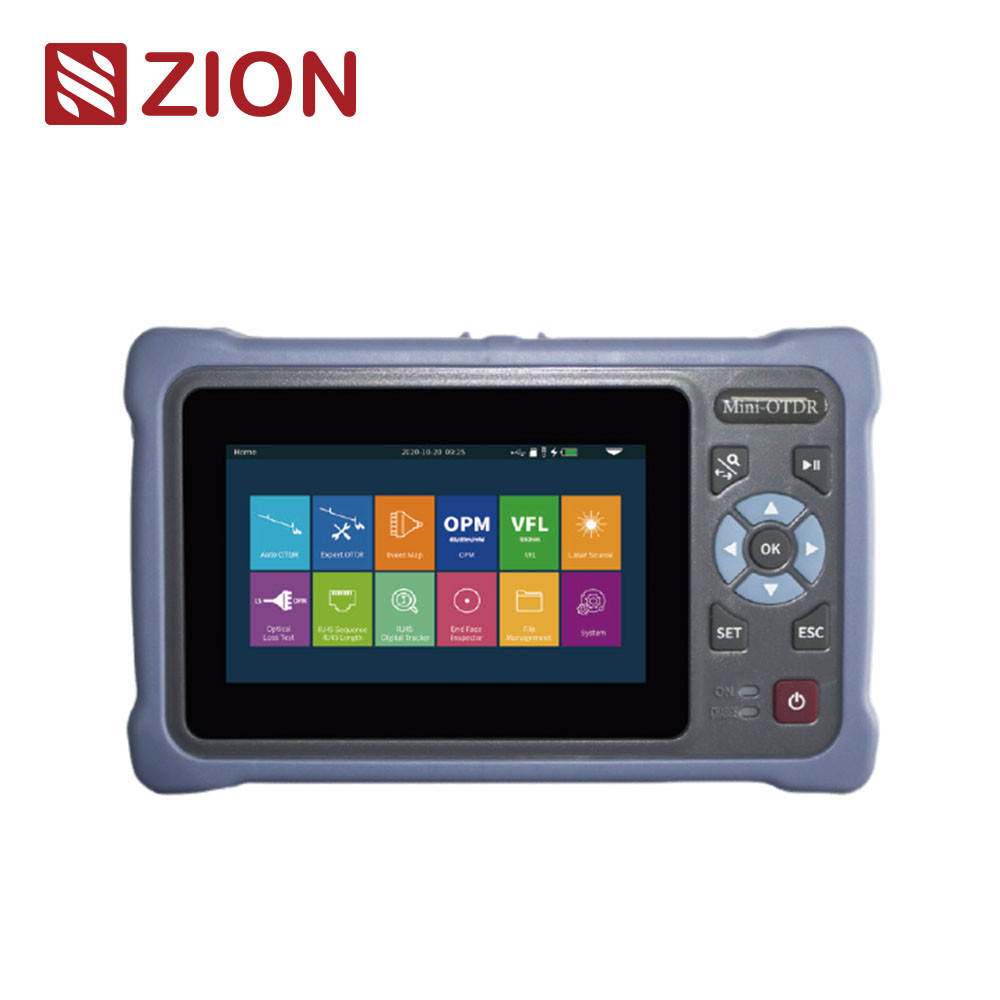

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer übernimmt einen 4,3-Zoll-kapazitiven Touchscreen. Es integriert 12 Funktionen, wie Auto OTDR, Experten OTDR, Ereigniskarte, OPM, RJ45 Kabel-Tracker,und "Computer-Level"-Datei-Management, um unterschiedliche Prüfbedingungen bei unterschiedlichen Gelegenheiten zu erfüllen. OTDR verfügt über einen maximalen dynamischen Bereich von 26 dB, 8G-Speicher und kann mehr als 200.000 Kurven speichern; es ist mit einer 4000mAh-Hochdichte-Polymer-Lithiumbatterie, einem intelligenten Energiesparmanagement,Messzeit von mehr als 8 StundenDie ZCOTDR-4000-Serie wird zur Messung von Länge, Verlust, Verbindungsqualität und anderen Parametern der Glasfaser verwendet.Es wird häufig in FTTX verwendet, Sekundär-Backbone-Netzwerk-Engineering-Konstruktion, Wartungs- und Notfallreparaturprüfung und Produktionsmessung von Glasfaser und Kabel. |
| Produktmerkmale |
| • Expert OTDR:Professional me assurance, Kurve/Liste/Karte werden gleichzeitig angezeigt |
| • OPM unterstützt die CW/270/330/1k/2kHz Frequenzidentifizierung |
| • LS unterstützt CW/ Modulationsmodus-Ausgang mit verstellbarer Ausgangsleistung |
• Automatische OTDR, Experten OTDR, Ereigniskarte, OPM, LS, VFL, RJ45 Kabelverfolgung,
RJ45-Kabelsequenz, RJ45-Kabellänge, Mikroskop, Optikverlustprüfung mit Taschenlampe |
| • Auto OTDR: keine komplexen Einstellungen, ein Schlüsselversuch |
| • VFL und LS können im Hintergrund ausgeführt werden, mehrere Aufgaben können gleichzeitig ausgeführt werden |
| • RJ45-Kabel-Tracker mit digitalem Radar,stärkere Störungshemmung |
| • RJ45-Kabelsequenz/Kabellänge-Prüfung bis 300 m |
| • Einmalige Bildschirmaufnahme, einfache Speicherung der Schnittstelle |
| |
| Technische Spezifikation |
| OTDR |
| Modell |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(Live-Test) |
ZCOTDR-4000F2
(Live-Test) |
ZCOTDR-4000T
(Live-Test) |
| Typ |
G.652 SM |
| Wellenlänge |
|
1310/1550 |
1310 nm |
1550 nm |
1610 nm |
| Dynamischer Bereich |
|
26 dB/24 dB |
26 dB |
24 dB |
22 dB |
| Veranstaltungsblinde Zone |
2.5m |
| ATT Blinde Zone |
8 m |
| Prüfbereich |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Breite des Pulsens |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Genauigkeit im Bereich |
±(1m+Probenintervall+0,005%×Prüfentfernung) |
| Linearität |
≤ 0,05 dB/dB |
| Beispielpunkte |
16k bis 128k |
| Probenauflösung |
00,05 m bis 8 m |
| Abwicklung von Verlusten |
0.001 dB |
| Verlustschwelle |
0.20 dB |
| |
| OTDR |
| Auflösung des Bereichs |
0.001m |
| Brechungsindex |
1.00000 ~ 2.00000 |
| Genauigkeit der Reflexion |
±3 dB |
| Dateiformat |
SOR Standarddateiformat |
| Verlustanalyse |
Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren |
| Sicherheitsniveau für Laser |
Klasse II |
| Verbindungsstück |
FC/UPC ((Austauschbar SC, ST) |
| Erneuerungsrate |
3 Hz (Typ.) |
| Multitasking |
Unterstützung |
| OPM |
|
LS |
| Wellenbereich |
800 nm bis 1700 nm |
|
Wellenlänge |
Entsprechend OTDR |
| Kalibrierwelle |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Lasertyp |
FP-LD |
| Prüfbereich |
-70~+10dBm (optional)
-50~+26dBm (Standard) |
|
Macht |
≥ 5 dBm |
| Entschließung |
00,01 dB |
|
Stabilität |
CW, ±0,5 dB/15min
(Nach 15 Minuten Vorheizung) |
| Unsicherheit |
± 5% |
|
Verbindungsstück |
FC/UPC ((Austauschbar SC, ST) |
Häufigkeit
Identifizierung |
CW/270/330/1k/2kHz
(Verwenden Sie innere LS) |
|
Modus |
CW/270Hz/330Hz/1kHz/2kHz |
| Verbindungsstück |
Universal FC/SC/ST |
|
Wellenerkennung |
Unterstützung |
| Wellenerkennung |
Unterstützung |
|
Optische Verlustprüfung |
| VFL |
|
Wellenlänge |
In Übereinstimmung mit LS |
| Wellenlänge |
650 nm±20 nm |
|
IL-Prüfung |
Unterstützung |
| Ausgangsleistung |
≥ 10 mW |
|
RJ45-Kabelverfolgung |
| Modus |
CW/1Hz/2Hz |
|
Modus |
Digitale Nachverfolgung |
| Verbindungsstück |
FC/UPC (austauschbar SC, ST) |
|
Entfernung |
≤ 300 m |
| Sicherheitsniveau für Laser |
Klasse III |
|
Online- und Linienpaarverfolgung |
Unterstützung |
| |
| RJ45-Kabellänge |
| Testdistanz |
≤ 300 m |
| Andere |
| Anzeige |
4.3 Zoll 800×480 IPS TFT |
| Stromversorgung |
AC/DC-Adapter:Eingang: 100 V ∼ 240 V, 50/60 Hz,0.6A
Ausgang: 5V, 2A, Lithiumbatterie:3.7V, 4000mAh |
| Batteriebetrieb |
Dauerprüfung>12h |
| Datenspeicherung |
Interner Speicher: 8 GB, ≥ 20 000 Kurven |
| Datenoberfläche |
USB Typ C |
| Betriebstemperatur |
-10°C+50°C |
| Speichertemperatur |
-40°C+70°C |
| Relative Luftfeuchtigkeit |
Nicht kondensierbar |
| Gewicht |
≤ 0,5 kg (einschließlich Batterie) |
| Größe |
173 mm × 109 mm × 45 mm |
Anordnung: Auto OTDR, Expert OTDR, E Vent Map, OPM, LS, VFL, RJ45 Kabelverfolgung ((einschließlich Kabelverfolgung),
RJ45-Kabelsequenz, RJ45-Kabellänge, Mikroskop (optional), Taschenlampe, Test des optischen Verlustes
Anmerkung: NK4000-F1 kann Faser mit einem Signal von 1490/1550 nm testen (Leistung ≤0 dBm)
NK4000-F2 kann Faser mit einem Signal von 1310/1490/1577nm testen (Leistung ≤+5dBm)
NK4000- T kann Faser mit einem Signal von 1310/1490/1550 nm testen (Leistung ≤0 dBm) |
| Konfigurationsliste |
| Host (einschließlich Batterie), Adapter, Datenleitung, 8G TF-Karte (eingebautes OTDR, Analysesoftware/Benutzerhandbuch), Benutzerhandbuch, SC-Adapter, Kabel-Tracker, Qualifikationszertifikat/Service-Garantie-Karte,Zertifikat für die Kalibrierung, Saubere Baumwollschnitte, Instrumentensack |
