Detailinformationen

Gewicht:	≤ 400 g (einschließlich Batterie)	Größe:	144 mm × 86 mm × 33 mm
Arbeitstemperatur:	-10℃~+50℃	Speichertemperatur:	-40°C bis +70°C
Anzeige:	4.3 Zoll 800×480 LCD
Hervorheben:	Tragbare Mini OTDR , Benutzerfreundliche Mini OTDR , 4.3" LCD Mini OTDR

Produkt-Beschreibung

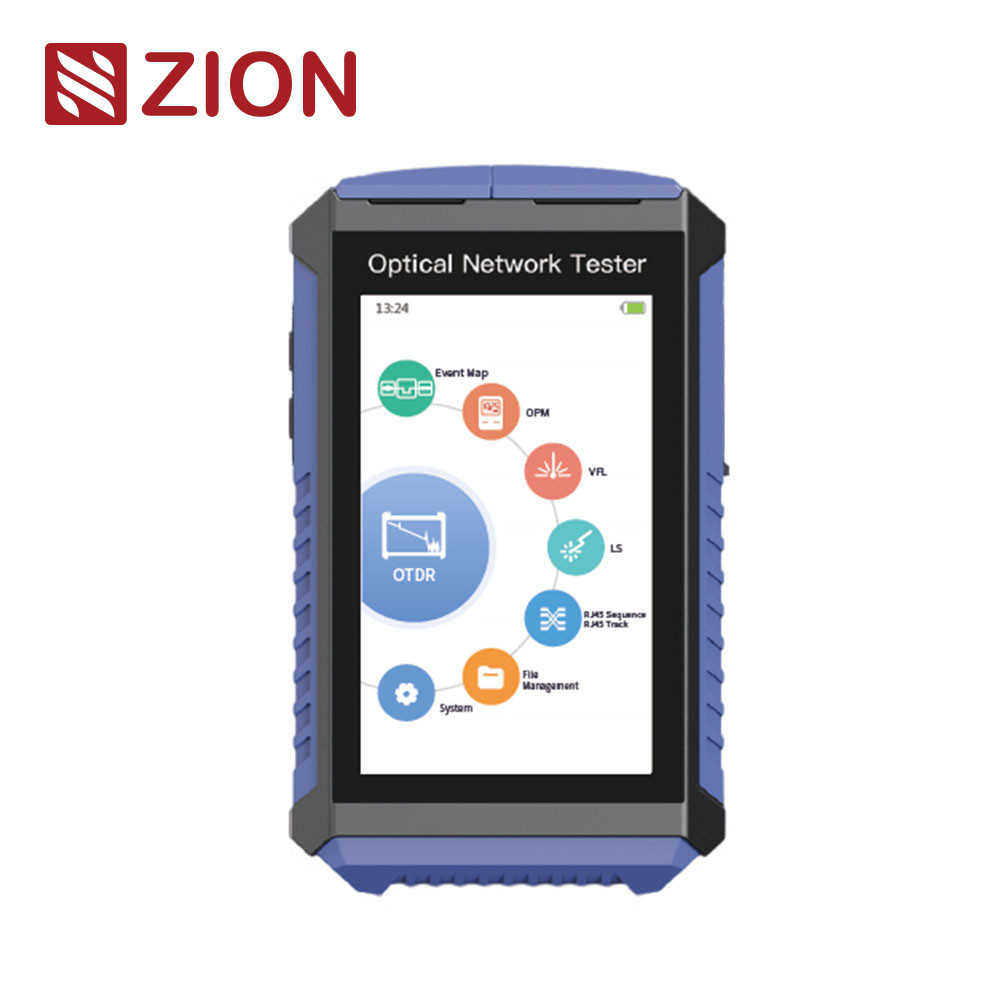

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer mit Live-Test ist kompakt und leicht zu tragen; 4,3 Zoll hochauflösender Touchscreen, unterstützt Multi-Touch und reibungslosen Betrieb.Interne Integration OTDR, Ereigniskarte, Split-Wave OPM, Rotlicht, Lichtquelle, Taschenlampe, RJ45-Sequenz und andere Funktionen in einem, um bei verschiedenen Gelegenheiten eine Vielzahl von Testanforderungen zu erfüllen.
Die OTDR-Funktion ist standardmäßig mit einer einzigen Wellenlänge und einem eingebauten effizienten Wellenlängenisolator ausgestattet, der eine optische Prüfung auf der Verbindung mit einem Mindestblindbereich von 1 durchführen kann.5 m und maximaler Messbereich von 100 km.
ZCOTDR-4200 wird zur Messung von Länge, Verlust, Verbindungsqualität und anderen Parametern der Glasfaser verwendet.Es eignet sich für die Wartung und Notfallreparatur von Anlagen und Wartungspersonal.

Produktmerkmale

• 4,3-Zoll-Touch-Kapazität-Bildschirm, klare Anzeige, reibungslose Steuerung

ZCOTDR-4200 Mini OTDR Benutzerfreundliches tragbares optisches Zeitbereichsreflectometer mit 4,3-Zoll-LCD-Display 0

• Live-Test (1550nm Unterstützung 1490/1577nm Live-Test)

• XGPON OPM unterstützt 1490/1577nm Leistung wird gleichzeitig genau gemessen

• Integrierte OTDR, Ereigniskarte, XGPON OPM, VFL, LS, RJ45-Sequenz und andere Funktionen

• Ereignisblindgebiet ≤ 1,5 m, maximaler dynamischer Bereich ≥ 26 dB

• Unterstützung von RJ45-Sequenz und -Spuren

• Bluetooth-Kommunikation, Unterstützung der mobilen APP-Wireless-Steuerung und Datenfreigabe

Technische Spezifikation

OTDR

Typ

G.652 SM

Modell

ZCOTDR-4200F1

ZCOTDR-4200D

ZCOTDR-4200F2

ZCOTDR-4200F3

Wellenlänge

1550 nm±20 nm

1310/1550 nm

1625 nm±20 nm

1650 nm±20 nm

Dynamischer Bereich

24 dB

26 dB

24 dB

Veranstaltungsblinde Zone

1.5m

ATT Blinde Zone

8 m

Prüfbereich

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km

Breite des Pulsens

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

Genauigkeit im Bereich

±(1m+Probenintervall+0,005%×Prüfentfernung)

Linearität

± 0,05 dB/dB

Maximale Probenpunkte

≥20000

Maximale Probenauflösung

≤ 0,03 m

Abwicklung von Verlusten

00,01 dB

Verlustschwelle

0.20 dB

OTDR

Auflösung des Bereichs

0.01m

Brechungsindex

1.00000 ~ 2.00000

Dateiformat

SOR Standarddateiformat

Verlustanalyse

Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren

Sicherheitsniveau für Laser

Klasse II

Verbindungsstück

SC/PC

OPM

Wellenbereich

800 nm bis 1700 nm

Wellenlänge

Entsprechend OTDR

Kalibrierwelle

850/1300/1310/1490/
1550/1625/1650 nm

Lasertyp

Kompatibel mit der OTDR-Schnittstelle

Prüfbereich

-70~+10dBm (optional)
-50~+26dBm (Standard)
-40~+26 dBm (XGPON OPM)

Macht

≥ 5 dBm

Entschließung

00,01 dB

Stabilität

CW, ±0,5 dB/15min
(Nach 15 Minuten Vorheizung)

Unsicherheit

± 5%

Verbindungsstück

SC/PC

Verbindungsstück

Universal FC/SC/ST

Modus

CW/270Hz/330Hz/1kHz/2kHz

VFL

RJ45-Kabelverfolgung

Wellenlänge

650 nm±20 nm

Testdistanz

≤ 300 m

Ausgangsleistung

≥ 10 mW

RJ45-Kabelverfolgung

Modus

CW/1Hz/2Hz

Modus

Digitale Nachverfolgung

Verbindungsstück

Universal FC/SC/ST

Entfernung

≤ 300 m

Online-Verfolgung

Unterstützung

Andere

4.3 Zoll 800×480 LCD

Stromversorgung

AC/DC-Adapter:
Eintritt: 100 V ≈ 240 V, 50/60 Hz, Ausgang: 0,6 A: 5 V, 2 A, Lithiumbatterie:3.7V, 4000mAh

Datenspeicherung

8 GB

Datenoberfläche

USB Typ C

Betriebstemperatur

-10°C+50°C

Speichertemperatur

-40°C+70°C

Relative Luftfeuchtigkeit

Nicht kondensierbar

Gewicht

≤ 400 g (einschließlich Batterie)

Größe

144 mm × 86 mm × 33 mm

Standardkonfiguration:OTDR, Event Map, OPM, LS, VFL, RJ45-Kabel-Tracker (einschließlich Kabel-Tracker), RJ45-Kabel-Sequenz, Taschenlampe
Anmerkung: 1550 nm Testabilität mit Live: kann Faser mit 1310/1490/1577 nm Signal testen (Leistung ≤+5 dBm)
1610nm-Testfähigkeit mit Live: kann Faser mit 1310/1490/1550nm-Signal testen (Leistung ≤0dBm)
1625nm-Testfähigkeit mit Live: kann Faser mit 1310/1490/1550/1577nm-Signal testen (Leistung ≤0dBm)
1650nm-Testfähigkeit mit Live: kann Faser mit 1310/1490/1550/1577nm-Signal testen (Leistung ≤+5dBm)

Konfigurationsliste

Host (einschließlich Batterie),Adapter, Datenleitung, Kabel-Tracker, CD-ROM (Analysesoftware/Benutzerhandbuch), Benutzerhandbuch,Qualifikationszertifikat/Dienstleistungskarte,Kalibrierungszertifikat,Saubere BaumwollschnitteEin Instrumentensack.

Größe und Tag:

Herkunftsort:	aus China
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage empfingen nachher die Ablagerung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	Keine Grenzen
