Detailinformationen

Gewicht:	< 1,2 kg	Größe:	208 mm × 110 mm × 56 mm
Arbeitstemperatur:	-10℃~+50℃	Speichertemperatur:	-40°C~+70°C
Anzeige:	5 Zoll Farb-LCD + Touchscreen
Hervorheben:	Leichtgewicht OTDR , Multifunktionale OTDR , Multifunktionale optische Tdr

Produkt-Beschreibung

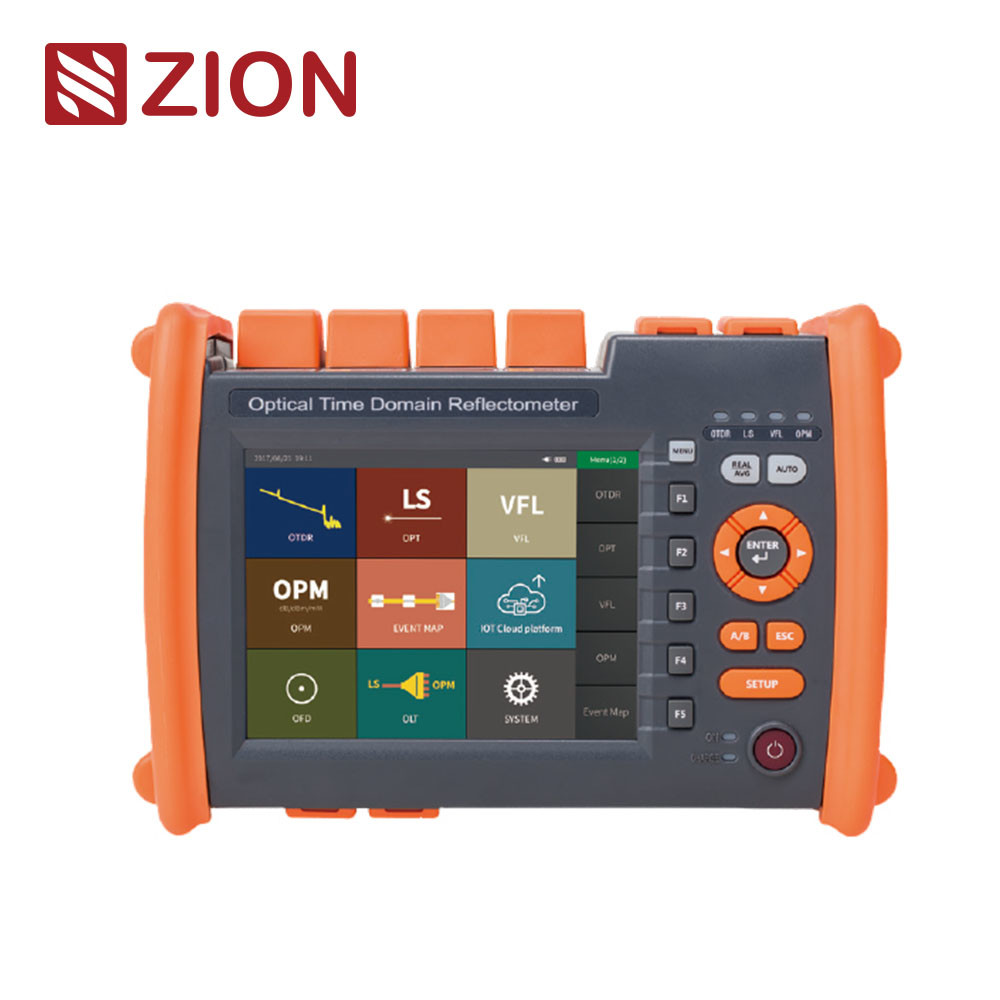

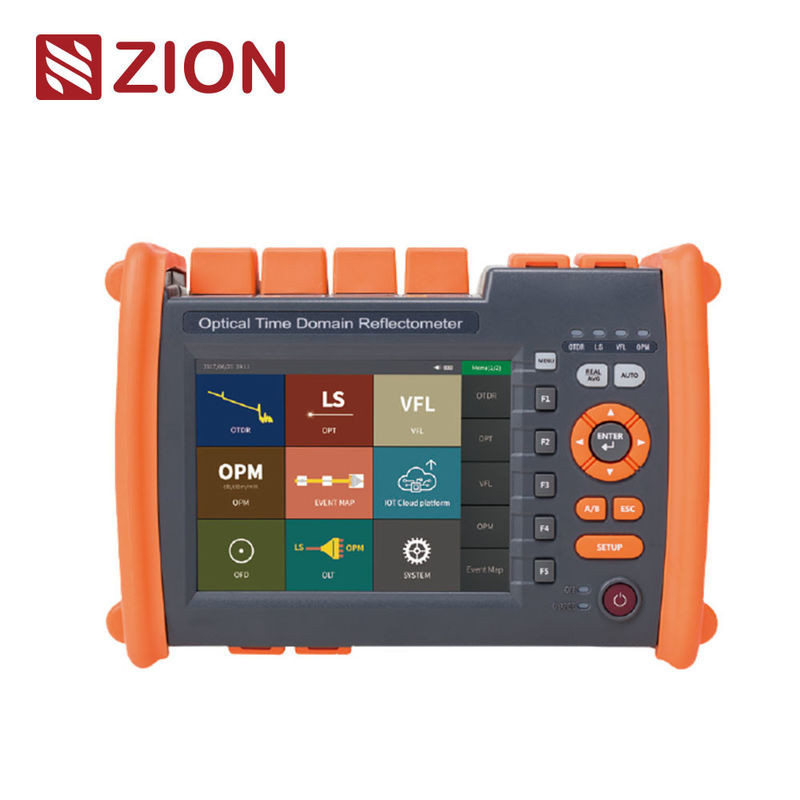

ZCOTDR-5600 Multifunktionales OTDR-Optisches Zeitbereichsreflectometer


ZCOTDR-5600 Multifunktionales OTDR Optical Time Domain Reflectometer übernimmt einen 5,6 Zoll großen Farb-Touchscreen und eine doppelte Bedienung von Tasten und Berührung.Optische Leistungsmesser, Lichtquelle, Multifunktionen, um Kunden bei der effizienten Lösung von Feldprüfungen und Wartung zu unterstützen; Intelligentes Strommanagement, 20 Stunden super langer Standby,effiziente Garantie für Feldversuche und WartungEs wird hauptsächlich zur Messung von Länge, Verlust, Verbindungsqualität und anderen Parametern aller Arten von optischen Fasern und Kabeln verwendet.Leitungswartungstest und Notfallreparatur des Kommunikationssystems des Glasfaserkommunikationssystems, Forschung und Produktionsmessung von Glasfaserkabeln.
Produktmerkmale
• 0,8 m Eventblindbereich, leicht zu testen 5 m Springer
• Erkennung des Online-Tests, automatischer Alarm mit Licht
• Einzigartige automatische Diagnosefunktion der Testergebnisse
• Batchverarbeitung von Daten und Druck von Berichtsformulare
• Doppelbetriebsmodus Taste + Touchscreen
• Automatischer Test mit einer Taste
• Standardformat der SOR-Datei
• Gleichzeitige Prüfung mit mehreren Wellenlängen
• Nomenklatur auf Chinesisch und Englisch
• Ultraweite Betriebstemperatur

Technische Spezifikation
OTDR
Art der Faser	G.652 SM
Wellenlänge	1310nm±20nm/1550nm±20nm
Dynamischer Bereich	32 dB/30 dB
Veranstaltungsblinde Zone	1.5m
ATT Blinde Zone	6m
Prüfbereich	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Breite des Pulsens	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Genauigkeit im Bereich	± 0,75 m + Probenabstand + 0,005% x Testdistanz
Verlustgenauigkeit	± 0,05 dB/dB
Probenahmepunkte	16k bis 256k
Probenauflösung	00,05 m bis 16 m
Genauigkeit der Reflexion	±3 dB
Dateiformat	SOR Standarddateiformat
Verlustanalyse	Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren
Sicherheitsniveau für Laser	Klasse II

OTDR
Datenspeicherung	Inneres:<3000 Kurven, Äußeres: 4G Bit
Verbindungsstück	FC/UPC ((Austauschbar SC,ST)
Erneuerungsrate	3 Hz (Typ.)
Datenoberfläche	USB, Mini-USB, 10M/100M Ethernet-Anschluss
OPM
Wellenlängenbereich	800 nm bis 1700 nm
Verbindungsstück	Der Wert der Verpackung ist zu berücksichtigen.
Testumfang	-50 dBm bis +26 dBm
Unsicherheit	± 5%
Kalibrierungswellenlänge		Die Messung ist in der Tabelle 1 erfolgen.
LS
Wellenlänge	Entsprechend OTDR-Ausgangswellenlänge
Ausgangsleistung	≥ 5 dBm
Stabilität	CW,±0,5dB/15min ((Prüfung nach 15 Minuten Vorwärmung beim Anfahren)
Verbindungsstück	FC/UPC ((Austauschbar SC,ST)
VFL
Wellenlänge	650nm士20nm
Ausgangsleistung	≥ 10 MW
Modus	CW/1Hz/2Hz
Verbindungsstück	FC/SC/ST
Andere
Anzeige		5 Zoll Farb-LCD + Touchscreen
Stromversorgung		AC/DCAadapter:Eingang: 100V~240V, 50/60Hz, 0,6AAAusgang: 12V~19V, 1,5A, Li-Batterie:7.4V, 5200mAh
Batteriearbeitszeiten		≥ 10h
Betriebstemperatur		-10°C bis +50°C
Speichertemperatur		-40°C bis +70°C
Relative Luftfeuchtigkeit		0~95% Nicht kondensierend
Gewicht		< 1,2 kg
Größe		208 mm × 110 mm × 56 mm
Funktionen des Hosts: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (zusätzlicher Anschlussdetektor) /Optische Verlustprüfung

Konfigurationsliste
Nein, nicht wirklich.	Name		Anzahl	Anmerkung
1	Gastgeber		1
2	AC/DC-Adapter		1
3	Benutzerhandbuch		1
4	U-Disk (einschließlich Analyse-Software/Benutzerhandbuch)		1
5	SC-Adapter		1
6	Berührungsstift		1
7	Zertifikat für die Kalibrierung		1
8	Saubere Baumwollschnitte		10
9	Qualifizierungsbescheinigung/Garantie-Karte für den Kundendienst		1
10	Rucksack (mit Riemen)		1

Größe und Tag:

Herkunftsort:	aus China
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage empfingen nachher die Ablagerung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	Keine Grenzen
