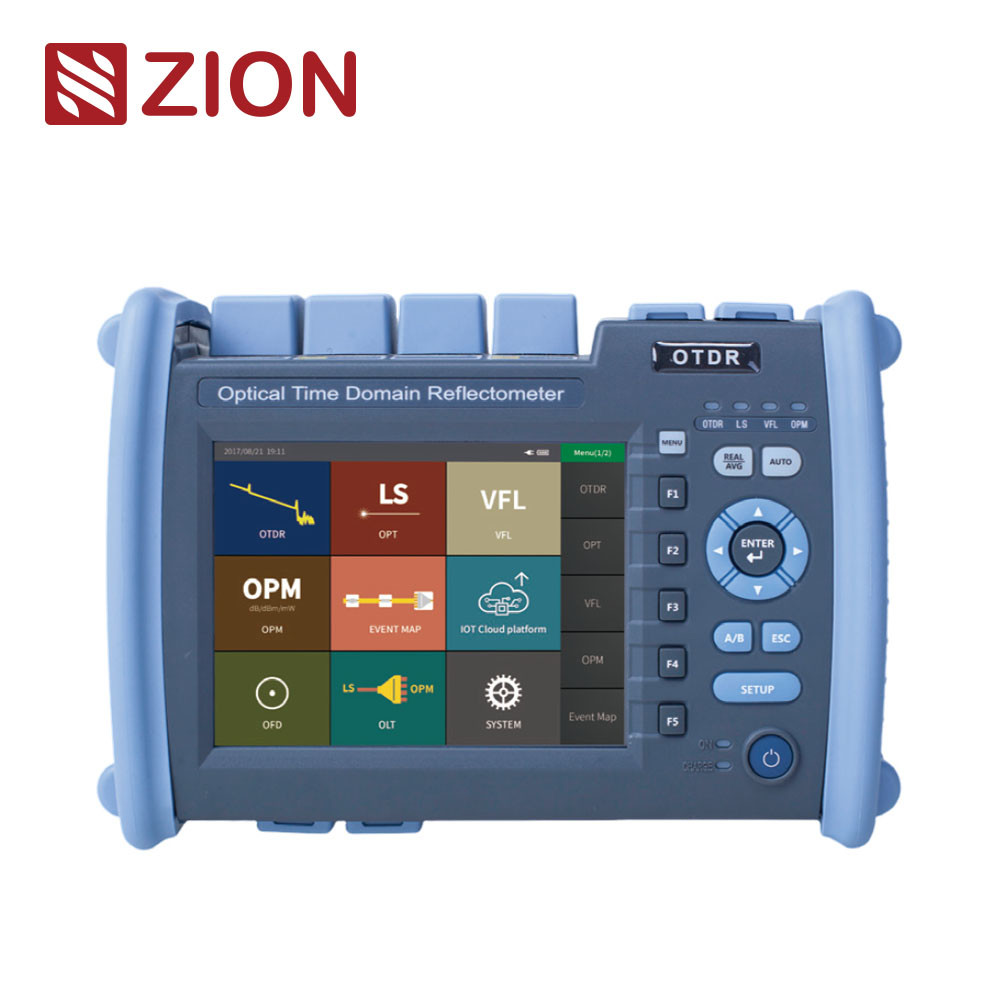

ZCOTDR-6000 Multifunktionales OTDR Optical Time Domain Reflectometer übernimmt 5,6 Zoll Farbbildschirm, doppelte Bedienung von Tasten und Berührung.Optische Leistungsmesser, Lichtquelle, optischer Verlusttest, optische Endgesichtserkennung, Multifunktionen, um Kunden bei der effizienten Lösung von Feldversuchen und Wartung zu unterstützen; Intelligentes Strommanagement,20 Stunden superlanger Standby, eine effiziente Garantie für Feldversuche und Wartung.
Es wird hauptsächlich zur Messung von Länge, Verlust, Verbindungsqualität und anderen Parametern aller Arten von optischen Fasern und Kabeln verwendet.Notfallreparatur des Kommunikationssystems des Glasfaserkommunikationssystems, Forschung und Produktionsmessung von Glasfaserkabeln. |
|
|
|
|
| Produktmerkmale |
|
|
|
|
| • 0,8 m Eventblindbereich, leicht zu testen 5 m Springer |
 |
|
| • Erkennung von Online-Tests, aktiver Schutz durch APD |
|
| • Einzigartige automatische Diagnosefunktion der Testergebnisse |
|
| • Batchverarbeitung von Daten und Druck von Berichtsformulare |
|
| • Doppelbetriebsmodus Taste + Touchscreen |
|
| • Unterstützung des SM/MM/SM+MM-Tests |
|
| • Standardformat der SOR-Datei |
|
| • Gleichzeitige Prüfung mit mehreren Wellenlängen |
|
| • Nomenklatur auf Chinesisch und Englisch |
|
| |
| Technische Spezifikation |
|
|
|
|
| ZCOTDR-6000 |
| Modell |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
SM1 |
SM2 |
| Typ |
S.M. |
MM |
SM/MM |
| Wellenlänge |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
1550 nm
1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| maximaler dynamischer Bereich (dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Veranstaltungsblinde Zone |
1m |
00,8 m |
1m |
| ATT Blinde Zone |
6m |
| Prüfbereich |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Breite des Pulsens |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Genauigkeit im Bereich |
± 0,75 m + Probenahmeintervall + 0,005% x Testdistanz |
| Verlustgenauigkeit |
± 0,05 dB/dB |
| Probenahmepunkte |
16k bis 256k |
| Probenauflösung |
00,05 m bis 16 m |
| |
| OTDR |
| Genauigkeit der Reflexion |
±3 dB |
| Dateiformat |
SOR Standarddateiformat |
| Verlustanalyse |
Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren |
| Sicherheitsniveau für Laser |
Klasse II |
| Erneuerungsrate |
3 Hz (Typ.) |
| Datenspeicherung |
Interner Speicher:<3000 Kurven; externer Speicher: 4G-Bit |
| Verbindungsstück |
FC/UPc ((Austauschbar sc,sT) |
| Datenoberfläche |
USB, MinHUSB, 10M/100M Ethernet-Port |
| OPM |
| Wellenlängenbereich |
800 nm bis 1700 nm |
| Verbindungsstück |
Universal FC/SC/ST |
| Testumfang |
-50 dBm bis +26 dBm |
| Unsicherheit |
± 5% |
| Kalibrierungswellenlänge |
Die Messung ist in der Tabelle 1 erfolgen. |
| LS |
| Wellenlänge |
Entsprechend OTDR-Ausgangswellenlänge |
| Ausgangsleistung |
≥ 5 dBm |
| Stabilität |
CW, +0,5 dB/15min (Prüfung nach 15 Minuten Vorwärme) |
| Verbindungsstück |
FC/UPC ((Austauschbar sC,ST) |
| VFL |
| Wellenlänge |
650nm士20nm |
| Ausgangsleistung |
≥ 10 mW |
| Modus |
CW/1Hz/2Hz |
| Verbindungsstück |
FC/UPC ((Austauschbar sc,sT) |
| Der Optical LossTest-Index bezieht sich auf den oben genannten Lichtquellen- und optischen Leistungsmesserindex. |
|
|
|
|
| Andere |
| Anzeige |
5.6 Zoll Farb-LCD+-Touchscreen |
| Stromversorgung |
AC/DC-Adapter: Eingang: 100 V bis 240 V, 50/60 Hz,0.6A, Qutput: 12V-19v, 15A, Lithiumbatterie: 7.4v, 5200mAh |
| Betriebstemperatur |
-10°C bis +50°C |
| Lagertemperatur |
40°C bis + 70°C |
| relative Luftfeuchtigkeit |
0~95%, nicht kondensierend |
| Gewicht |
< 1,2 kg |
| Größe |
227mm x 160mm x 70mm |
| Funktionen des Hosts: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (Zusatzkaufdetektor) /optische Verlustprüfung |
|
|
|
|
| |
| Konfigurationsliste |
|
|
|
|
| Nein, nicht wirklich. |
Name |
Anzahl |
Anmerkung |
| 1 |
Gastgeber |
1 |
|
| 2 |
AC/DC-Adapter |
1 |
|
| 3 |
Benutzerhandbuch |
1 |
|
| 4 |
U-Disk (einschließlich Analyse-Software/Benutzerhandbuch) |
1 |
|
| 5 |
SC-Adapter |
1 |
|
| 6 |
Berührungsstift |
1 |
|
| 7 |
Zertifikat für die Kalibrierung |
1 |
|
| 8 |
Saubere Baumwollschnitte |
10 |
|
| 9 |
Qualifizierungsbescheinigung/Garantie-Karte für den Kundendienst |
1 |
|
| 10 |
Rucksack (mit Riemen) |
1 |
|
