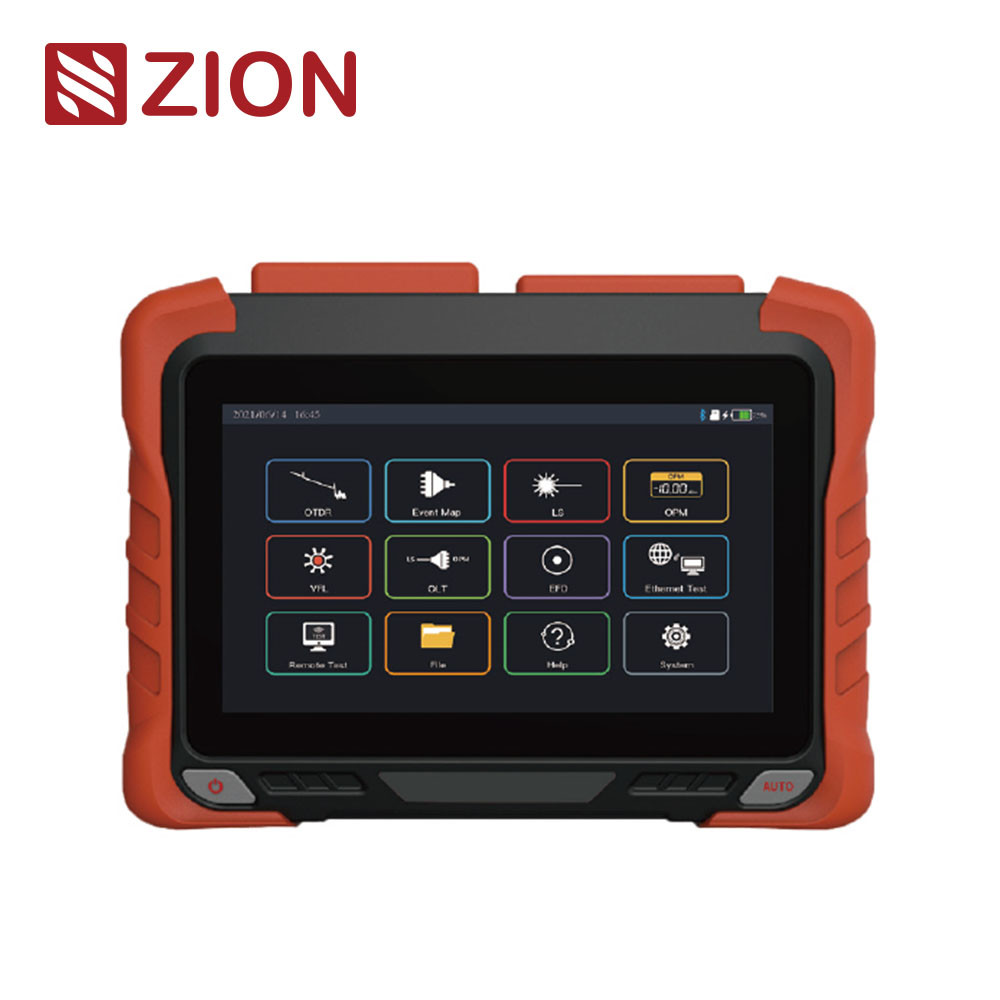

ZCOTDR-6200-Serie OTDR übernehmen 7 Zoll Kapazität Touchscreen, die 9 Module integriert.
Ausgezeichnete intelligente Hardware- und Softwareentwicklung, die Genauigkeit des Kurzfasertests und des automatischen Tests ist höher. . Es ist mit reichhaltigem Ethernet-Test (Ping / PPOE, etc.) ausgestattet, unterstützt APP c ontrol.
Die ZCOTDR-6200-Serie wird zur Prüfung der Länge der optischen Faser, Verlust und Verbindungsqualität eingesetzt und wird in der Konstruktionstechnik, im Wartungstest von Verbindungen eingesetzt. Sie werden hauptsächlich im städtischen Stamm verwendet,Knochenrumpfnetz und Me metropolitan area network. |
|
|
|
|
| Produktmerkmale |
|
|
|
|
| • 0,5 m Ereignis-Tode Zone |
 |
| • Online-Erkennung, effektiver aktiver Schutz der APD |
| • Unterstützung von Schnellladeprotokoll und Powerbank |
| • Ethernet-Test mit Unterstützung von Ethernet-Ferntest |
| • Unterstützung des SM/MM/SM+MM-Tests |
| • Online-Test des PON-Netzwerks |
| • Maximaler dynamischer Bereich 45 dB |
| • Mobilfunk-APP |
• Integration von OTDR/VFL/LS/OPM/Event Map/End Detection
/Optische Verlustprüfung/Ethernetprüfung/Fernprüfung/Dateiverwaltung |
| |
| Technische Spezifikation |
|
|
|
|
| ZCOTDR-6200 |
| Modell |
S0 |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 F2 |
M1 |
SM1 |
SM2 |
| Typ |
S.M. |
MM |
SM/MM |
| Wellenlänge |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
1550 nm
1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| maximaler dynamischer Bereich (dB) |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Veranstaltungsblinde Zone |
00,8 m |
0.5m |
00,8 m |
0.5m |
00,8 m |
0.5m |
00,8 m |
0.5m |
0.5m |
1m |
| ATT Blinde Zone |
4 m |
3.5m |
4 m |
3.5m |
4 m |
3.5m |
4 m |
3.5m |
3.5m |
6m |
| Prüfbereich |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Breite des Pulsens |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Genauigkeit im Bereich |
± 0,75 m + Probenahmeintervall + 00025% x Testdistanz |
| Verlustgenauigkeit |
00,03 dB/dB |
| Probenahmepunkte |
≥ 256k |
| Probenauflösung |
0.015m-16m |
| |
| OTDR |
| Genauigkeit der Reflexion |
± 2 dB |
| Dateiformat |
SOR Standarddateiformat |
| Verlustanalyse |
Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren |
| Sicherheitsniveau für Laser |
Klasse II |
| Erneuerungsrate |
4 Hz (Typ.) |
| Datenspeicherung |
Intemaler Speicher: 2 GB,200,000 Kurven;Externer Speicher: 64 GB |
| Verbindungsstück |
FC/UPc ((Austauschbar SC,ST) |
| Datenoberfläche |
USB-A, Typ-C-Anschluss, RJ45 LAN 10/100Mbit/s |
| OPM |
| Wellenlängenbereich |
800 nm bis 1700 nm |
| Verbindungsstück |
Universal FC/SC/ST |
| Testumfang |
-50dBm ~ +26dBm/-70dBm ~ +6dBm |
| Unsicherheit |
± 5% |
| Kalibrierweite |
Die Messung ist in der Tabelle 1 erfolgen. |
| LS |
| Lasertyp |
FP-LD |
| Wellenlänge |
Entsprechend OTDR-Ausgangswellenlänge |
| Ausgangsleistung |
≥-5 dBm (sM-Faser) |
| Modus |
CW/270Hz/1kHz/2kHz |
| Stabilität |
CW,0.5dB/15min ((Prüfung nach 15 Minuten Vorwärmen) |
| Verbindungsstück |
FC/UPC ((Austauschbar SC,ST) |
| VFL |
| Wellenlänge |
650nm士20nm |
| Ausgangsleistung |
≥ 10 mW |
| Modus |
CW/1Hz/2Hz |
| Verbindungsstück |
FC/UPC ((Austauschbar SC,ST) |
| Der Optical LossTest-Index bezieht sich auf den oben genannten Lichtquellen- und optischen Leistungsmesserindex. |
|
|
|
|
| Andere |
| Anzeige |
7 Zoll Farb-LCD+-TouchscreenAuflösung: 800×480 |
| Stromversorgung |
Typ-C-Adapter: Eingang: 100v~240v,50/60Hz,0output:5V/3A,9V/2A,12V/1.5A Lithiumbatterie: 3.7v,10400mAh |
| Betriebstemperatur |
-10°C bis +50°C |
| Lagertemperatur |
40°C bis + 70°C |
| relative Luftfeuchtigkeit |
0~95%, nicht kondensierend |
| Gewicht |
< 1,2 kg |
| Größe |
215 mm x 160 mm x 50 mm |
| Funktionen des Hosts: OTDR/VFL/LS/OPM/Event MAP/Enddetektion/Optische Verlustprüfung/Ethernetprüfung/Fernprüfung/Dateiverwaltung |
| |
| Konfigurationsliste |
|
|
|
|
| Nein, nicht wirklich. |
|
Name |
Anzahl |
Anmerkung |
| 1 |
|
Gastgeber |
1 |
|
| 2 |
|
AC/DC-Adapter |
1 |
|
| 3 |
|
U-Disk (mit Analyse-Software/Nutzungshandbuch) |
1 |
|
| 4 |
|
Datenleitung |
1 |
|
| 5 |
|
OTDR-SC-Adapter |
1 |
|
| 6 |
|
OPM-SC-Adapter |
1 |
|
| 7 |
|
Benutzerhandbuch |
1 |
|
| 8 |
|
Zertifizierung der Kalibrierung |
1 |
|
| 9 |
|
Bescheinigung/Garantie-Karte |
1 |
|
| 10 |
|
Sauberes Baumwolle |
10 |
|
| 11 |
|
Lederknopf |
1 |
|
| 12 |
|
Spezieller Rucksack für Instrumente |
1 |
|
