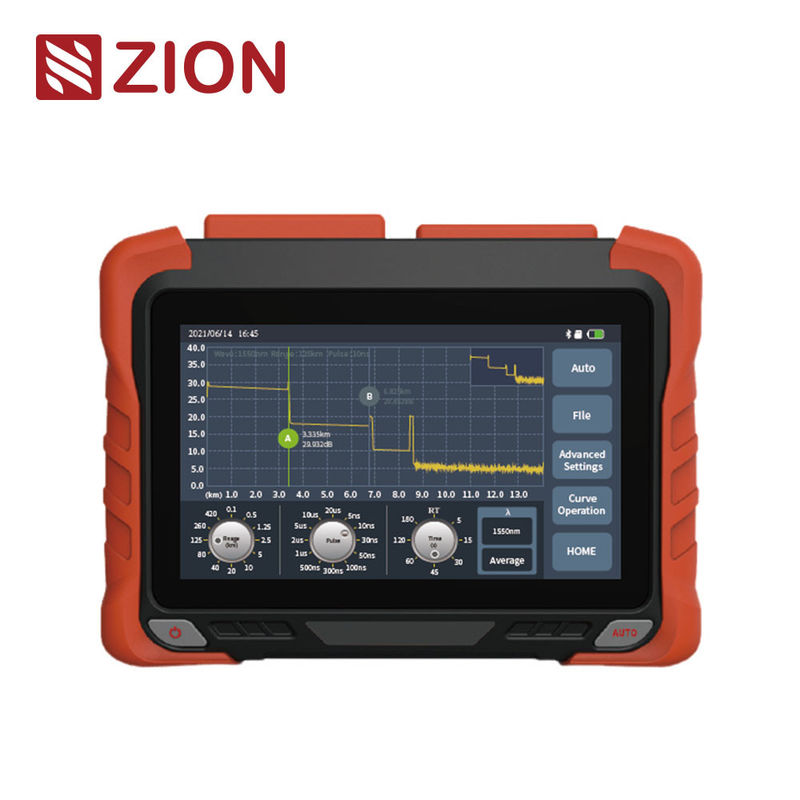

ZCOTDR-6200P PON Hochleistungs-OTDR-Optical Time Domain Reflectometer übernimmt einen 7-Zoll-Kapazität-Touchscreen, der 9 Module integriert.
Ausgezeichnetes intelligentes Hardware-Design, die Genauigkeit des Kurzfasertests und des automatischen Tests ist höher. Es kann 1:64splitter testen. Es ist mit reichhaltigem Ethernet-Test (Ping / PPOE usw.) ausgestattet,Unterstützung der APP-Steuerung.
ZCOTDR-6200P-Serie wird verwendet, um die Lichtfaserlänge, Verlust und Verbindung Qualität zu testen, und in der Ingenieurkonstruktion verwendet, Verbindung Wartungstest, Sie werden hauptsächlich in städtischen Rumpf verwendet,Knochenrumpfnetz und Me metropolitan area network. |
| Produktmerkmale |
|
|
|
|
| • 0,5 m Ereignis-Tode Zone |
 |
| • Online-Erkennung, effektiver aktiver Schutz der APD |
| • Unterstützung von Schnellladeprotokoll und Powerbank |
| • Ethernet-Test mit Unterstützung von Ethernet-Ferntest |
| • Unterstützung des SM/MM/SM+MM-Tests |
| • Online-Test des PON-Netzwerks |
| • Maximaler dynamischer Bereich 45 dB |
| • Mobilfunk-APP |
• Integration von OTDR/VFL/LS/OPM/Event Map/End Detection
/Optische Verlustprüfung/Ethernetprüfung/Fernprüfung/Dateiverwaltung |
| |
| Technische Spezifikation |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Modell |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Wellenlänge |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(gefiltert) |
1650 nm±5 nm
(gefiltert) |
1310nm/1550nm±20nm
1625 nm±20 nm
(gefiltert) |
1310/1550 nm±20 nm
1650 ± 5 nm
(gefiltert) |
| Filter |
/ |
Höherer Durchgang> 1595 nm
Isolierung > 40 dB
(1270 nm bis 1585 nm) |
Bandpass
1650 nm±7 nm
Isolierung> 40 dB
(1650 nm±10 nm) |
Höherer Durchgang> 1595 nm
Isolierung > 40 dB
(1270 nm bis 1585 nm) |
Bandpass 1650nm±7nm
Isolierung > 40 dB
(1650 nm±10 nm) |
| Art der Faser |
G. Ich weiß.652 |
| Maximaler dynamischer Bereich |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Veranstaltungsblinde Zone |
0.5m |
| ATT Blinde Zone |
3.5m |
| PON Blinde Zone |
30 m |
| Prüfbereich |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Breite des Pulsens |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Genauigkeit der Reichweite |
±(0,75m+ Probenintervall 40,005% xPrüfentfernung) |
| Verlustgenauigkeit |
± 0,03 dB |
| Beispielpunkte |
≥ 256k |
| |
| PON OTDR |
| Probenauflösung |
0.015m-16m |
| Genauigkeit der Reflexion |
± 2 dB |
| Dateiformat |
SORStandard-Dateiformat |
| Verlustmessmodus |
Vier-Punkte-Verfahren /Fünf-Punkte-Verfahren |
| Sicherheitsniveau für Laser |
Klasse II |
| Erneuerungsrate |
4 Hz (Typ.) |
| Datenspeicherung |
Interner Speicher: 2 GB,200,000 Kurven;Extemal Speicher: 64 GB |
| Verbindungsstück |
FC/UPC (austauschbar SC,ST) |
| Datenoberfläche |
USBA, Typ-C-Anschluss, RJ45 LAN 10/100Mbit/s |
| OPM |
| Wellenlängenbereich |
800 nm bis 1700 nm |
| Verbindungsstück |
Allgemeine Verbindung FC/SC/ST |
| Testumfang |
-50dBm ~ +26dBm/-70dBm ~ +6dBm |
| Unsicherheit |
± 5% |
| Kalibrierungswellenlänge |
Die Messung ist in der Tabelle 1 erfolgen. |
| LS |
| Lasertyp |
FP-LD |
| Wellenlänge |
Entsprechend OTDR-Ausgangswellenlänge |
| Ausgangsleistung |
≥-5 dBm (sM-Faser) |
| Modus |
CW/270Hz/1kHz/2kHz |
| Stabilität |
CW+,0,5dB/15min ((Prüfung nach 15 Minuten Vorwärme) |
| Verbindungsstück |
FC/UPC ((Austauschbar SC,ST) |
| VFL |
| Wellenlänge |
650nm士20nm |
| Ausgangsleistung |
≥ 10 mW |
| Modus |
CW/1Hz/2Hz |
| Stabilität |
FC/UPC ((Austauschbar SC,ST) |
| Der Index des optischen Verlustes bezieht sich auf den oben genannten Index der Quelle und des optischen Leistungsmessers. |
| Andere |
| Anzeige |
7 Zoll Farb-LCD+Touchscreen Auflösung: 800×480 |
| Stromversorgung |
Typ-C-Adapter: Eingang: 100V~240V, 50/60Hz,Ausgang: 5V/3A,9V/2A, 12V/1.5A Lithiumbatterie: 3,7v,10400mAh |
| Betriebstemperatur |
-10°C bis +50°C |
| Speichertemperatur |
-40°C bis +70°C |
| Relative Luftfeuchtigkeit |
0~95%, nicht kondensierend |
| Gewicht |
< 1,2 kg |
| Größe |
215 mm x 160 mm x 50 mm |
| Funktionen des Hosts: OTDR/VFL/LS/OPM/Event Map/End DetectLösung durch optische Optik/Ethemmet-Test/Ferntest/Dateiverwaltung |
| |
| Konfigurationsliste |
|
|
|
|
| Nein, nicht wirklich. |
Name |
Anzahl |
Anmerkung |
| 1 |
Gastgeber |
1 |
|
| 2 |
AC/DC-Adapter |
1 |
|
| 3 |
U-Disk (mit Analyse-Software/Nutzungshandbuch) |
1 |
|
| 4 |
Datenleitung |
1 |
|
| 5 |
OTDR-SC-Adapter |
1 |
|
| 6 |
OPM-SC-Adapter |
1 |
|
| 7 |
Benutzerhandbuch |
1 |
|
| 8 |
Zertifizierung der Kalibrierung |
1 |
|
| 9 |
Bescheinigung/Garantie-Karte |
1 |
|
| 10 |
Sauberes Baumwolle |
10 |
|
| 11 |
Lederknopf |
1 |
|
| 12 |
Spezieller Rucksack für Instrumente |
