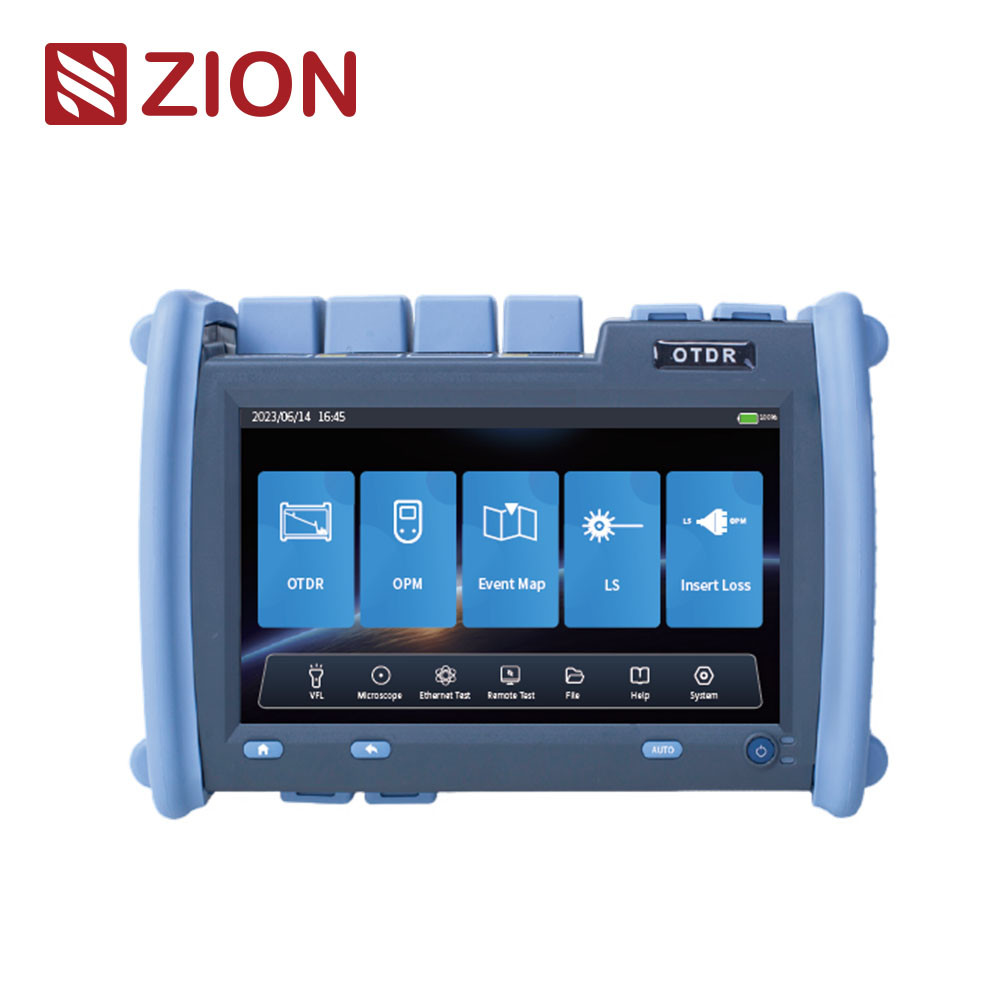

Die hochleistungsfähige OTDR-Serie ZCOTDR-6800 verwendet einen 7-Zoll-Farbbildschirm, der die Bedienung vereinfacht. Sie integriert Multifunktionsfunktionen, um Kunden bei der effektiveren Lösung von Feldtests und der späteren Wartung von Kommunikationsverbindungen zu helfen. Der maximale Dynamikbereich beträgt 45 dB. Es kann durch den Lichtteiler durchdrungen werden, um die Leistung im PON-Netzwerktest effektiv zu verbessern.
Die Serie ZCOTDR-6800 wird hauptsächlich zur Messung der Länge, des Verlusts und der Verbindungsqualität von Glasfasern und -kabeln verwendet. Sie wird häufig in der technischen Konstruktion, bei Leitungs- und Wartungstests, Notfallreparaturen, der Entwicklung und der Produktionsmessung von Glasfasern und -kabeln eingesetzt. Sie wird hauptsächlich in städtischen Hauptleitungen, Backbone-Netzwerken und Metropolregionen eingesetzt. |
|
|
|
|
| Produktmerkmale |
|
|
|
|
| • Quad-Core-Prozessor, Linux-System, reibungslose Steuerung |
 |
| • Der minimale Ereignis-Blindbereich beträgt 0,8 m, der maximale Dynamikbereich 45 dB |
| • Große Speicherkapazität, interner Speicher >12 GB |
| • Generieren Sie mit einem Klick einen PDF-Test- und Diagnosebericht |
| • HD-Multi-Touch-Kapazitivbildschirm, Auflösung 1024X600 |
| • PON-Netzwerk-Splitter-Test, bis zu 1/64-Unterstützung |
| • Standard-SOR-Dateiausgabeformat |
| • Der Dateiname kann sowohl auf Chinesisch als auch auf Englisch ausgegeben werden |
• Integrieren Sie OTDR/VFL/LS/OPM/Event Map/Verlusttest
/End Face Identifie/Ethernet Remote/Netzwerktest |
|
| Technische Daten |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Modell |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
SM1 |
| Typ |
SM |
|
MM |
SM/MM |
| Wellenlänge |
1650 nm |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
/1550 nm
/1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| Maximaler Dynamikbereich (dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Ereignis-Blindzone |
1 m |
0,8 m |
0,8 m |
1 m |
0,8 m |
1 m |
1 m |
1 m |
| ATT-Blindzone |
5 m |
4 m |
4 m |
5 m |
4 m |
4 m |
5 m |
5 m |
| Testbereich |
100 m/500 m/1,25 km/2,5 km/5 km/10 km/20 km/40 km/80 km/125 km/260 km/420 km |
| Impulsbreite |
3 ns/5 ns/10 ns/20 ns/30 ns/50 ns/80 ns/100 ns/200 ns/300 ns/500 ns/800 ns/1 us/2 us/3 us/5 us/8 us/10 us/20 us |
| Entfernungsgenauigkeit |
±(0,75 m+Abtastintervall+0,005 %xTestentfernung) |
| Verlustgenauigkeit |
±0,01 dB/dB |
| Maximale Abtastpunkte |
≥256k |
| Abtastauflösung |
0,05 m-4 m |
|
| OTDR |
| Reflexionsgenauigkeit |
0,03 dB/dB |
| Dateiformat |
SOR-Standarddateiformat |
| Verlustanalyse |
4-Punkt-Methode / 5-Punkt-Methode |
| Lasersicherheitsstufe |
Klasse Ⅱ |
| Bildwiederholfrequenz |
3 Hz (typ.) |
| Datenspeicherung |
≥12 GB |
| Anschluss |
FC/UPc (austauschbar SC, ST) |
| OPM |
| Wellenlängenbereich |
800 nm~1700 nm |
| Anschluss |
Universal FC/SC/ST |
| Testbereich |
-50 dBm~+26 dBm/-70 dBm~+10 dBm |
| Unsicherheit |
±5% |
| Kalibrierungswellenlänge |
850 nm/980 nm/1300 nm/1310 nm/1490 nm/1550 nm/1625 nm/1650 nm |
| LS |
| Wellenlänge |
Konsistent mit der OTDR-Ausgabewellenlänge |
| Ausgangsleistung |
≥-5 dBm |
| Stabilität |
CW, +0,5 dB/15 min (Test nach 15 Minuten Vorheizen) |
| Anschluss |
FC/UPC (austauschbar SC, ST) |
| VFL |
| Wellenlänge |
650 nm士20 nm |
| Ausgangsleistung |
≥10 mW |
| Modus |
CW/1 Hz/2 Hz |
| Anschluss |
FC/UPC (austauschbar SC, ST) |
| Der Index für optische Verlusttests bezieht sich auf die obige Lichtquelle und den optischen Leistungsmesserindex. |
|
|
|
|
| Sonstiges |
| Anzeige |
7-Zoll-Farb-Touchscreen, Auflösung 1024X600 |
| Stromversorgung |
AC/DC-Adapter: Eingang: 100 V~240 V, 50/60 Hz, 0,6 A, Ausgang: 12 V-19 V, 1,5 A, Lithiumbatterie: 7,4 V, 5200 mAh |
| Arbeitstemperatur |
-10°C~+50°C |
| Lagertemperatur |
40°C~+70°C |
| relative Luftfeuchtigkeit |
0~95 %, nicht kondensierend |
| Gewicht |
<1,2 kg |
| Größe |
227 mm x 160 mm x 70 mm |
| Datenschnittstelle |
USB-Ax2, Typ-C-Anschluss, RJ45 LAN 100/1000 Mbit/s |
| Leistungsaufnahme |
<6 W |
| Funktionen des Hosts: OTDR/OPM/FL/LS/Event Map/Faserenddetektion/Optischer Verlusttest/Ethemet Remote/Netzwerktest |
|
| Konfigurationsliste |
|
|
|
|
| Nr. |
Name |
Menge |
Bemerkung |
| 1 |
Host |
1 |
|
| 2 |
AC/DC-Adapter |
1 |
|
| 3 |
U-Disk (mit Analysesoftware/Benutzerhandbuch) |
1 |
|
| 4 |
Datenkabel |
1 |
|
| 5 |
OTDR SC-Adapter |
1 |
|
| 6 |
OPM SC-Adapter |
1 |
|
| 7 |
Benutzerhandbuch |
1 |
|
| 8 |
Kalibrierungszertifikat |
10 |
|
| 9 |
Zertifikat/Garantiekarte |
1 |
|
| 10 |
Reinigungswattestück |
1 |
|
| 11 |
Lederknopf |
1 |
|
| 12 |
Spezialrucksack für das Instrument |
1 |
|
