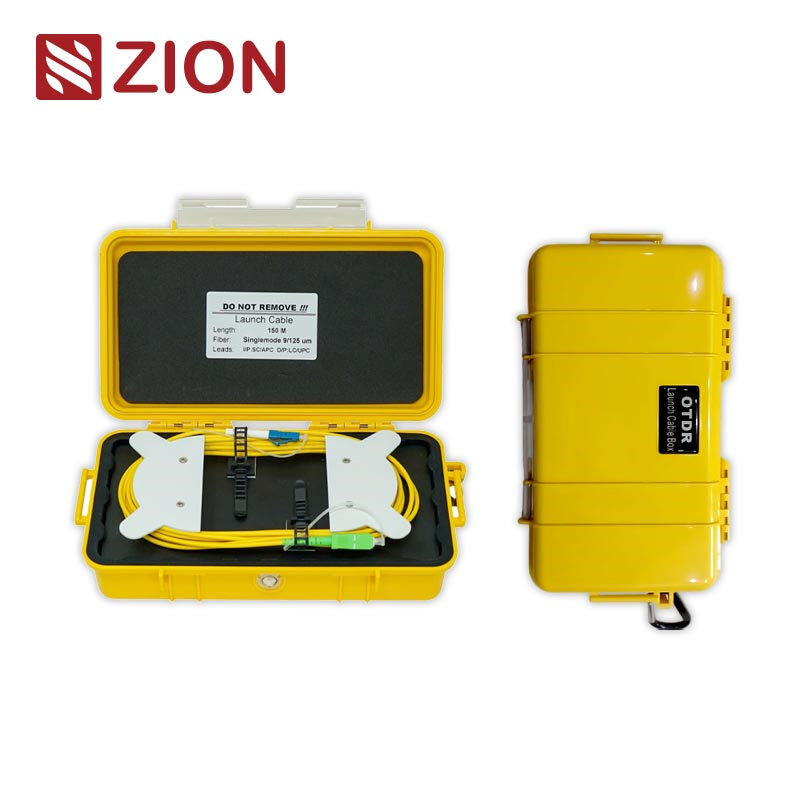

OTDR-Startkabelbox mit 2000 m Faserkapazität für Feldfertiges robustes Design und Wasser- und Staubbeständigkeitsprüfung

OTDR Launch Cable Box with 2000 m Fiber Capacity for Field-Ready Rugged Design and Water & Dust Resistant Testing
OTDR Launch Cable Box with 2000 m Fiber Capacity for Field-Ready Rugged Design and Water & Dust Resistant Testing
Grundlegende Informationen
Herkunftsort: Ningbo China
Markenname: Zion communication
Modellnummer: OTDR-Zubehör
Min Bestellmenge: 10 Kisten
Verpackung Informationen: 1pcs/Box
Lieferzeit: Normalerweise 25 Werktage
Bestpreis Kontakt
Detailinformationen
Hervorheben:

2000 m Glasfaserkapazität OTDR-Startkabelbox

,

Feldfertige robuste Glasfaserprüfbox

,

Wasser- und Staubfestes OTDR-Prüfzubehör

Produkt-Beschreibung

OTDR-TESTZUBEHÖR · LAUNCH / RECEIVE CABLE BOX

OTDR Launch Cable Box

OTDR Launch Cable Boxes wurden entwickelt, um die Messgenauigkeit von OTDRs zu verbessern, indem die Auswirkungen des OTDR-Startimpulses minimiert werden. Verwendet als Launch/Receive-Kabel, hilft diese robuste, feldtaugliche Box Technikern, Dämpfung, Steckverbinderreflexion und Nah-/Fern-Ereignisse mit größerer Sicherheit zu testen.

Impulssuppressor · Verzögerungsleitung · FeldtestsBis zu 2000 m FaserlängeSM/MM-Optionen (G.652D / G.657A / OM1–OM4)
Kurzübersicht
•  Gehäusegröße: 23,8 × 14,1 × 6,7 cm
•  Gehäusematerial: SR-Polypropylen
•  Gewicht: 0,75 kg (ohne Faser)
•  Leitungslänge: 2 m, 3 mm Puffer
•  Faserlänge: 100–2000 m (max.)
•  Steckverbinder: SC / LC / FC / ST
Kundenspezifische Konfigurationen verfügbar



OTDR-Startkabelbox mit 2000 m Faserkapazität für Feldfertiges robustes Design und Wasser- und Staubbeständigkeitsprüfung 0



■Anwendungen & Vorteile

Typische Anwendungen

  • Verwendung als OTDR Launch/Receive-Kabel.

  • Testen Sie Dämpfung mit einem OTDR.

  • Messen Sie Einfügedämpfung und Reflexion von Nah-/Fern-End-Steckverbindern.

  • Unterdrücken Sie die erste Reflexion am Anfang einer Faser (Impulssuppressor).

Feldtaugliche Eigenschaften

  • Kompakte, robuste Verpackung für Feldarbeit und Schulungen.

  • Hilft, Faserschäden zu vermeiden und die Messsicherheit zu erhöhen.

  • Der Compound-Verschluss sorgt für eine sichere Abdichtung und einfaches Öffnen mit Verriegelung.

  • Wasser- und staubdicht für raue Umgebungen.

  • Automatisches Entlüftungsventil für Höhen- und Temperaturänderungen.

  • Das Gehäuse kann bis zu 2.000 m Faser aufnehmen.

■Standards & Konformität

  • ITU-T G652.D, G656.A

  • ITU-T G651.1 (OM1 / OM2 / OM3 / OM4)

  • IEC 60793-2-10 Typ A1a.1/A1b (OM1/OM2), Typ A1a.2 (OM3), Typ A1a.3 (OM4)

  • Telcordia GR-326-CORE

  • RoHS-konform (Richtlinie 2011/65/EU)

■Technische Daten

Parameter Spezifikation
Gehäuseabmessung 23,8 cm × 14,1 cm × 6,7 cm
Gehäusematerial SR-Polypropylen
Gehäusefarbe Gelb
Gewicht 0,75 kg (ohne Faser)
Verpackung Robuster Hartschalen-Transportkoffer
Lagertemperatur –40°C bis +85°C
Betriebstemperatur –40°C bis +85°C
Luftfeuchtigkeit 0–95 % (nicht kondensierend)
Fasertypen G.652D, G.657A, OM1, OM2, OM3, OM4
Faserlänge (m) 100 bis 2000 (max.)
Leitungslänge 2 Meter, 3 mm Puffer
Typische Dämpfung < 0,5 dB bei 1310 nm für 1000 m
Steckertypen SC / LC / FC / ST
Polieroptionen PC, UPC, APC
Rückflussdämpfung* UPC ≥ 50 dB, APC ≥ 60 dB, PC ≥ 35 dB

*Die Rückflussdämpfungswerte hängen vom Steckertyp und der Polieroption ab.

■Bestellinformationen

Modellformat:  OTDR-A-B-C-D

  • A: Eingangsstecker (SC / LC / FC / ST)

  • B: Ausgangsstecker (SC / LC / FC / ST)

  • C: Fasermodus (G.652D / G.657A / OM1 / OM2 / OM3 / OM4)

  • D: Faserlänge (100–2000 m)

Benötigen Sie eine kundenspezifische Konfiguration für Schulungen, Kalibrierungen oder spezifische OTDR-Ereigniszonen? Kontaktieren Sie ZION für Optionen zum Bau.
