■ ZION Glasfaser-Spleißablagen

Produktübersicht

ZION Glasfaser-Spleißablagen wurden entwickelt, um Glasfaserspleiße in optischen Spleißverschlüssen, Verteilerrahmen und FTTH-Zugangsboxen zu organisieren und zu schützen. Jede Ablage bietet kontrollierte Routing-Pfade, sichere Spleißfixierung und klare Fasermanagement, um das Installationsrisiko zu reduzieren und die langfristige Netzwerkleistung zu verbessern.

Anwendungen

• Glasfaser-Spleißverschlüsse (Dome / Inline)

• ODF – Optischer Verteilerrahmen

• Glasfaser-Verteilerbox (FDB) / Anschlussbox

• Wandmontage & Stand-Glasfaserschränke

• FTTH / FTTx Zugangsnetze & Backbone-Verbindungen

Konstruktionsmerkmale

• Spleißschutz
  Dedizierte Halterungsschlitze für Wärmeschrumpf-Spleißschützer (unterstützte gängige Längen).

• Faser-Routing
  Glatte, abgerundete Routing-Kanäle reduzieren Mikrobiegungen und versehentliche Beschädigungen.

• Biegeradius
  Kontrollierte Routing-Geometrie hilft, den empfohlenen Mindestbiegeradius einzuhalten.

• Wartungsfreundlich
  Klare Faserpfade und Markierungszonen vereinfachen Inspektion, Wiedereintritt und Fehlersuche.

• Mehrschicht-Erweiterung
  Stapelbare / klappbare Strukturen für Mehrfachablage-Verschlüsse und hohe Faserzahlen verfügbar.

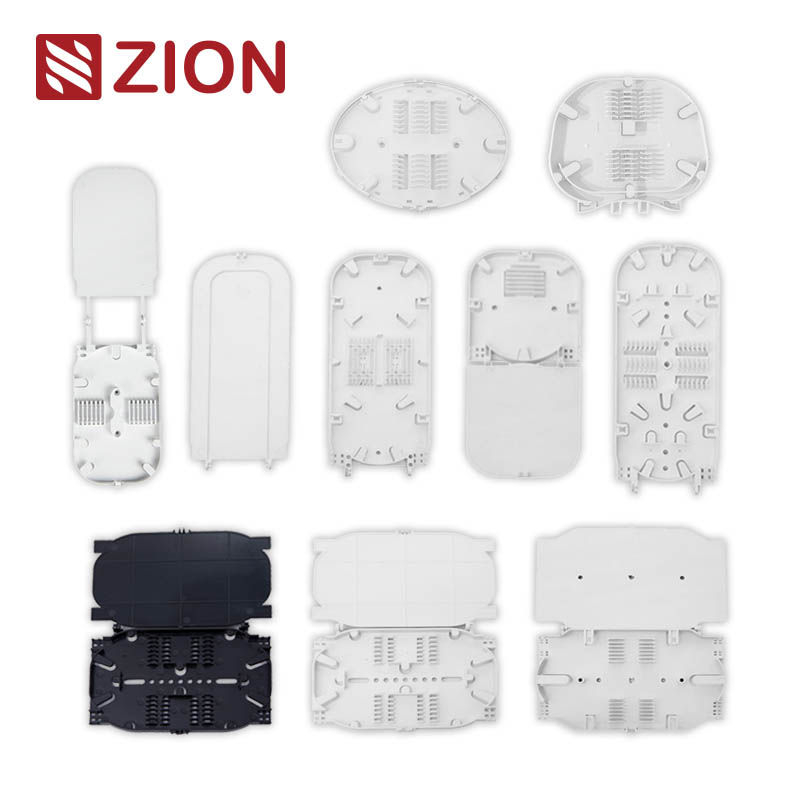

Spleißablagen-Konstruktion

Hinweis: Die Konstruktion kann an Ihren Verschluss, ODF oder die interne Struktur des Schranks angepasst werden.

Spleißkapazitätsoptionen

Kompatibilität

• Kompatibel mit Dome- und Inline-Glasfaser-Spleißverschlüssen

• Geeignet für Singlemode- und Multimode-Fasern

• Unterstützt G.652D / G.657A1 / G.657A2 Fasern

• Entwickelt für Standard-Wärmeschrumpf-Spleißschützer

• Ideal für FTTH-Zugangs-, Verteilungs- und Backbone-Netzwerke

Installation & Wartung

1. Führen Sie eingehende Fasern entlang der Führungskanäle der Ablage und sichern Sie sie an Fixpunkten.

2. Platzieren Sie Spleiße in die dedizierten Halterungsschlitze (passen Sie die Hülsenlänge an den Ablagentyp an).

3. Organisieren Sie lose Faserschleifen, während Sie den empfohlenen Biegeradius einhalten.

4. Beschriften Sie Fasern/Ablagen zur schnellen Identifizierung bei zukünftigem Wiedereintritt.

5. Wieder eintreten und warten, ohne vorhandene Fasern zu stören (gestapelte/klappbare Optionen).

Warum ZION Spleißablagen wählen?

• Konstruktionsgerechtes Design
  Optimierte Routing-Geometrie hilft, die Faserbelastung zu reduzieren und die Zuverlässigkeit zu verbessern.

• Projektfreundliche Lieferung
  Stabile Produktionskapazität für groß angelegte Einsätze und schnelle Lieferung.

• OEM / ODM-Anpassung
  Ablagengröße, Spleißhaltertyp, Montagemethode und Etikettierungsunterstützung verfügbar.

• Lösungskompatibilität
  Funktioniert reibungslos mit Verschlüssen, Schränken und FTTH-Zubehör für ein komplettes Fasermanagement.

FAQ

Welche Spleißhülsenlängen werden unterstützt?
Gängige Wärmeschrumpf-Spleißhülsen (z. B. 40 / 45 / 60 mm) können unterstützt werden. Bitte bestätigen Sie Ihre Hülsenspezifikation und die erforderliche Kapazität, und wir passen das Ablagenhalterdesign an.

Können Sie eine Ablage an unseren Verschluss/ODF anpassen?
Ja. Teilen Sie uns Ihre internen Abmessungen, die Montagemethode, die angestrebte Faseranzahl und den Spleißhülsentyp mit — ZION kann ein passendes OEM/ODM anbieten.

Wie wähle ich 12 oder 24 Spleiße pro Ablage?
Wählen Sie basierend auf der Faseranzahl, dem Platz im Verschluss und der Wartungspräferenz. Für kompakte Verschlüsse können 12-Spleiß-Ablagen die Handhabung verbessern; für Projekte mit hoher Dichte reduzieren 24-Spleiß-Ablagen die Anzahl der Ablagen.

Schnelle Spezifikationen

Bestellinformationen

• Erforderliche Kapazität (Spleiße/Ablage)

• Spleißhülsenlänge (mm)

• Ablagenabmessungsgrenze (L×B×H)

• Montageart (Clip/Schraube/Scharnier)

• Anwendung (Verschluss/ODF/FDB)
