Startseite > Produkte> Optisches Fasersystem> 24AWG RS485 Industrie-Kommunikationskabel mit Folien- und Spannschild und 120Ω Impedanz für hohen EMI-Widerstand

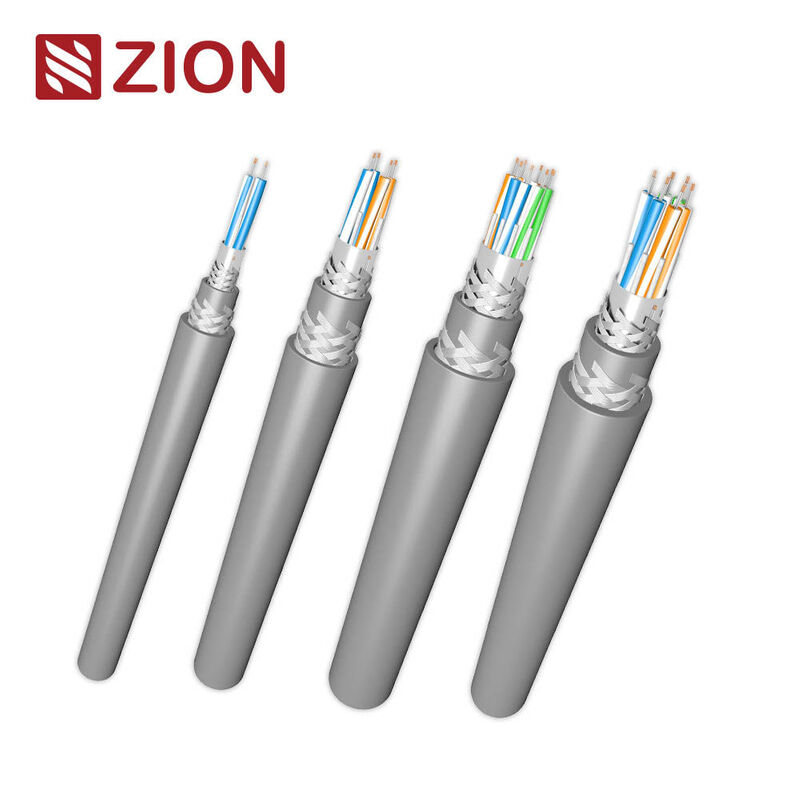

24AWG RS485 Industrie-Kommunikationskabel mit Folien- und Spannschild und 120Ω Impedanz für hohen EMI-Widerstand

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Grundlegende Informationen
Herkunftsort: Ningbo, Shanghai
Markenname: hellosignal
Modellnummer: RS-485
Min Bestellmenge: 10 km
Verpackung Informationen: Rolle, Holzspule, Karton, Palette
Lieferzeit: Normalerweise 25 Werktage
Bestpreis Kontakt
Detailinformationen
Hervorheben:

24AWG RS485 Kabel

,

Folien+Breitschild-Industrie-Kommunikationskabel

,

120Ω RS485 Datenkabel

Produkt-Beschreibung

RS485-Kabel 24AWG-Serie. 1 4 Paare. Folie + Schild.
RS485 Industriekabelreihe - 24AWG, 1-4 Paare
Folien + Zöpfschild • LSZH / PVC CMP / FEP CMP / PE Jacke • 120Ω
Verfügbare Modelle:732011 • 732013 • 732014 • 732021
Die RS485 24AWG Premium-Serie von Zion Communication bietet eine vollständige Palette von industriellen, hoch EMI-resistenten Kommunikationskabeln für RS485/RS422 serielle Datennetze.Diese Serie beinhaltet eine doppelte Abschirmung (Folien + Zinnkopfflechte), FPE-Isolation und verschiedene Jackenoptionen, darunter LSZH (Eca) für die Gebäudesicherheit, CMP-bewertetes PVC/FEP für Plenum-Installationen und PE-Jacken für anspruchsvolle Umgebungen.
Ideal für PLC, Modbus, BMS/HVAC, Instrumentierung, Zugangskontrolle, Feueralarmsysteme und industrielle Automatisierung.
Höhepunkte der Serie
  • 24AWG-Blättern mit Kupferleiter für geringe Dämpfung und robuste Signalintegrität
  • Doppelschild:Aluminiumfolie + geballtes Kupferzopf für eine starke EMI/RFI-Immunität
  • 120Ω charakteristische Impedanz für RS485/RS422-Multi-Drop-Netze
  • Niedrige Kapazität für Fernkommunikation
  • Mehrfache Verkleidungsmaterialien für verschiedene Anbauanforderungen:
    • LSZH (Eca):Geringe Rauchemissionen und Halogenfreiheit für Gebäude und öffentliche Räume
    • PVC-CMP:Plenum für feuersichere Lüftungsräume
    • FEP CMP:Hochleistungsfeuerfestes Plenumkabel
    • PE-Weste:Schwere Außen-/Industrieumgebungen
  • Betriebstemperatur: -20°C bis +60°C
  • Stabile Leistung in Umgebungen mit VFDs, Motoren und hohem EMI-Rauschen
Typische Anwendungen
  • RS485 / RS422 serielle Kommunikationsbusse
  • Modbus RTU / BACnet MS/TP Feldnetze
  • PLC-Automatisierung und industrielle Steuerungssysteme
  • Gebäudemanagementsysteme (BMS)
  • HVAC-Kontrolle und Überwachung
  • Zugangskontrolle / Überwachungssysteme / Sicherheitssysteme
  • Verteilung des Feueralarmsignals (CMP/LSZH-Modelle)
  • Sensoren, Instrumente und Prozesssteuerungsleitungen
Kabelbau
Komponente Beschreibung
Leiter 24AWG auf Strängen verpacktes Kupfer
Struktur der Paare Verknüpfte Paare mit farbcodierter Isolierung
Isolierung FPE (Schaum-Polyethylen)
Schild Nr. 1 Aluminiumfolie (100% Abdeckung)
Schild Nr. 2 Kupferzöpfe aus Zinn
Abflussdraht mit einem Durchmesser von mehr als 20 mm
Auswahl der Jacken LSZH Eca / PVC CMP / FEP CMP / PE
Farbe Standardgrau (andere nicht erwünscht)
Ripcord Eingeschlossen
Elektrische Eigenschaften (typische Baureihe)
Eigentum Wert
Gleichstromwiderstand Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.
Kapazität (Cond-Cond) 12.8 pF/Fuß (42 pF/m)
Kapazität (Cond-Shield) 75-76 pF/m typisch
Eigenschaften der Impedanz 120 Ω
Geschwindigkeit der Verbreitung ~ 78%
Nennspannung 300 V
Mechanische und Umwelt
Eigentum Wert
Betriebstemperatur -20°C bis +60°C
Biegeradius ≥ 10 × Überdosis
Umweltverträglichkeit Innen / Industrie / Plenum / LSZH Sicherheitszonen
Anwendungs-Routing Leitungen, Schalter, Plenarräume, Ausrüstungsräume
Modellwahltabelle -- 24AWG (1P-4P)
(Wenn nötig, kann ich automatisch Überdosierungswerte und Gewichtswerte aus Tabellen ausfüllen)
Modell Paare Typ der Jacke Schirmung Nominale Überdosis. Anwendung
732011 1P LSZH Eca Folien + Zöpfe 0.270 in (erkannt) BMS, HVAC, Signalsteuerung
732013 1P PVC-CMP Folien + Zöpfe (daten abzulesen) Plenum-Feuersicherung RS485
732014 1P FEP CMP Folien + Zöpfe (daten abzulesen) Hochtemperatur-Plenum-Verkabelung
732021 2P LSZH Eca Folien + Zöpfe (daten abzulesen) Mehrkanal-BMS/HVAC
732023 2P PVC-CMP Folien + Zöpfe (daten abzulesen) Feuermelder / FA-Panels
732024 2P FEP CMP Folien + Zöpfe (daten abzulesen) Plenum, Bereiche mit hoher EMI
732025 2P PE-Jackett Folien + Zöpfe (daten abzulesen) Leichtes Outdoor- und Industriegewerbe
732031 3P LSZH Eca Folien + Zöpfe (daten abzulesen) Gebäudeautomation
732041 4P LSZH Eca Folien + Zöpfe (daten abzulesen) RS485-Mehrknotennetze
Standards & Compliance
  • Verfügbare UL/NEC CMP-Klassifizierungsoptionen
  • LSZH Eca für die EU-Bausicherheitskonformität
  • Einheitlich mit RoHS 2 (2011/65/EU)
  • CE-Kennzeichnung (Niederspannungsrichtlinie)
  • Flammenprüfung (VW-1 / CMP / LSZH Eca je nach Modell)
