24AWG RS485 Industriekabel mit Folien- + Geflechtschirmung und 120Ω Impedanz für Umgebungen mit hoher EMV-Belastung

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Grundlegende Informationen
Herkunftsort: Ningbo, Shanghai
Markenname: hellosignal
Modellnummer: RS-485
Min Bestellmenge: 10 km
Verpackung Informationen: Rolle, Holzspule, Karton, Palette
Lieferzeit: Normalerweise 25 Werktage
Bestpreis Kontakt
Detailinformationen
Hervorheben:

24AWG RS485 Industriekabel

,

Folien- + Geflechtschirm RS485 Kabel

,

120Ω Impedanz Industriekabel

Produkt-Beschreibung

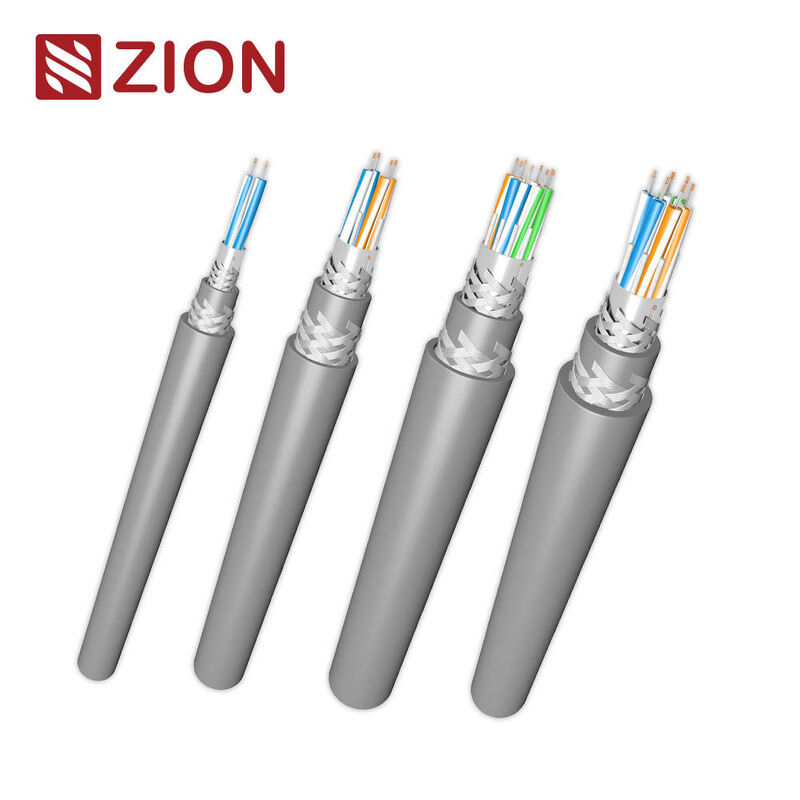

RS485 Industriekabel Serie – 24AWG, 1–4 Paare, Folien- + Geflechtschirm, PVC, 120 Ω
Industrielles Kommunikationskabel mit hoher EMI-Beständigkeit für RS485/RS422/Serielle Datensysteme
Verfügbare Modelle
73201
1 Paar Konfiguration
73202
2 Paare Konfiguration
73203
3 Paare Konfiguration
73204
4 Paare Konfiguration
Die 24AWG RS485 Kabelserie von ZION COMMUNICATION wurde für industrielle Umgebungen entwickelt, die eine überragende Störfestigkeit, stabile Langstreckenübertragung und eine robuste Konstruktion erfordern. Mit doppelter Abschirmung (Aluminiumfolie + verzinntes Kupfergeflecht), verzinnten Kupferleitern mit Litzen, und FPE-Isolierung bietet diese Kabelserie eine Impedanz von 120 Ω, geringe Kapazität und exzellenten Schutz vor elektromagnetischen Störungen (EMI).
Geeignet für SPS-Netzwerke, Fabrikautomation, Instrumentierung, HLK/GLT-Systeme, Zutrittskontrolle und RS485/RS422-basierte Kommunikationssysteme.
Hauptmerkmale
  • Doppelte Abschirmung: Aluminiumfolie + verzinntes Kupfergeflecht für verbesserten EMI/RFI-Schutz
  • 24AWG verzinnten Kupferleiter mit Litzen für geringe Dämpfung und hohe Signalzuverlässigkeit
  • FPE-Isolierung (Foam PE) sorgt für geringere Kapazität und verbesserte Hochfrequenzleistung
  • 120 Ω charakteristische Impedanz, voll kompatibel mit RS485/422 Kommunikationsstandards
  • Geringe Kapazität: ~12,8 pF/ft (42 pF/m) typisch
  • PVC-Außenmantel: flexibel, flammhemmend, für industrielle Innenräume konzipiert
  • Ideal für Multi-Drop-Bus-Netzwerke, RS485-Langstreckenübertragung und EMI-belastete Einrichtungen
  • Betriebstemperatur: -20 °C bis +60 °C
Typische Anwendungen
  • RS485 / RS422 serielle Kommunikation
  • SPS-Netzwerke & industrielle Automatisierung
  • Modbus, BACnet, Profibus-ähnliche Feldsysteme
  • Gebäudemanagementsysteme (GMS)
  • HLK-Steuerung und -Überwachung
  • Zutrittskontrolle & Sicherheitsverkabelung
  • Instrumentierung und Sensornetzwerke
  • Motorsteuerungsräume / EMI-belastete Industrieumgebungen
Kabelaufbau
Komponente Beschreibung
Leiter 24AWG verzinntes Kupfer mit Litzen
Paarstruktur Verdrillte Paare mit farbcodierter Isolierung
Isolierung Schaum-Polyethylen (FPE)
Schirm #1 Aluminium/Polyesterfolie (100 % Abdeckung)
Schirm #2 Verzinntes Kupfergeflecht
Drainagedraht 24AWG verzinntes Kupfer mit Litzen
Mantel PVC (flammhemmend), rund
Farbe Standardgrau (andere Farben verfügbar)
Aufreißfaden Enthalten für einfaches Entfernen des Mantels
Elektrische Eigenschaften (typisch)
Eigenschaft Typischer Wert
Gleichstromwiderstand des Leiters 24 Ω/1000 ft
Kapazität (Leiter-Leiter) 12,8 pF/ft (42 pF/m)
Kapazität (Leiter-Schirm) 23 pF/ft typisch
Charakteristische Impedanz 120 Ω
Ausbreitungsgeschwindigkeit ~0,78 c
Max. Strom 1A (typisch)
Spannungsfestigkeit 300 V (variiert je nach AWM-Typ)
Mechanische & Umgebungsbedingungen
Eigenschaft Wert
Betriebstemperatur -20 °C bis +60 °C
Biegeradius (Installation) ≥ 10 × AD
Biegeradius (statisch) ≥ 5 × AD
Umweltverträglichkeit Innenräume, trockene oder feuchte Bereiche
Installation Kabeltrassen, Kabelkanäle, Schaltschränke
Modellauswahltabelle
SKU Paare Leiteranzahl Nenn-AD Schirmung Typischer Anwendungsfall
73201 1 Paar 2 Leiter 0,270 Zoll (nominal) Folie + Geflecht Einkanal-RS485/422
73202 2 Paare 4 Leiter Wird noch ermittelt Folie + Geflecht Multi-Sensor-Netzwerke
73203 3 Paare 6 Leiter Wird noch ermittelt Folie + Geflecht Mittlere SPS-Systeme
73204 4 Paare 8 Leiter Wird noch ermittelt Folie + Geflecht High-EMI Multi-Drop-RS485
Normen & Konformität
  • UL AWM-Anwendbare Typen (pro Produktdatenblatt)
  • RoHS / RoHS2 konform
  • CE-Kennzeichnung (Niederspannungsrichtlinie)
  • Flammverhalten: VW-1 (typisch)
