28AWG-Folien+Breitschild 120Ω Industrie-Kommunikationskabel für die Datenübertragung RS485/RS232

■RS485/RS232 Industrielle Kommunikationskabel Serie

28AWG • 2–25 Paare • Folien- + Geflechtschirmung • PVC-Mantel • 120Ω

Hoch-EMI-resistente Mehrfachader-Datenkabel für industrielle Automatisierung & serielle Kommunikation

Verfügbare Modelle:

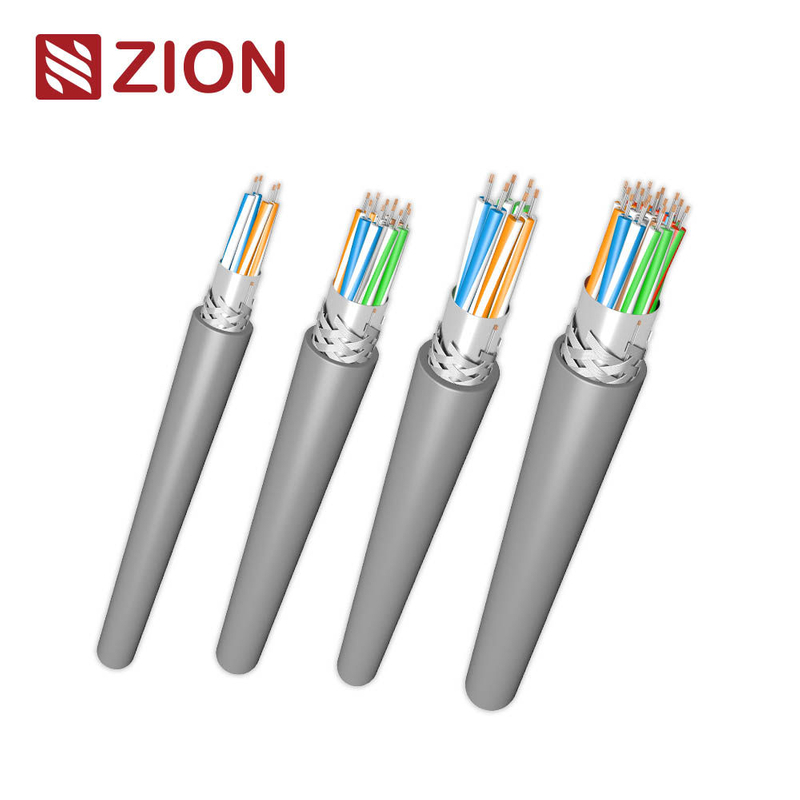

73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

Die RS485/RS232 Folien+Geflechtschirm-Serie von ZION COMMUNICATION wurde für die industrielle Datenübertragung entwickelt und bietet hervorragenden EMI/RFI-Schutz, geringe Signalverluste und hohe Zuverlässigkeit in rauen elektrischen Umgebungen.
Durch die Verwendung von 28AWG-Litze aus verzinntem Kupfer, Foam-PE-Isolierung und doppelter Schirmung (Aluminiumfolie + verzinntes Kupfergeflecht) liefert diese Serie eine Impedanz von 120Ω, geringe Kapazität und stabile differentielle Signalisierung für RS485/RS422/RS232 Kommunikationssysteme.

■Hauptmerkmale

• Doppelt geschirmte Struktur:
  Aluminiumfolie (100% Abdeckung) + verzinntes Kupfergeflecht → hervorragende EMI-Beständigkeit, ideal für stark beanspruchte Industriestandorte.

• 28AWG-Litze aus verzinntem Kupfer gewährleistet Flexibilität und hohe Signalintegrität.

• Foam-PE-Isolierung bietet geringe Kapazität für Langstrecken-Hochgeschwindigkeitskommunikation.

• 120Ω charakteristische Impedanz, optimiert für RS485/RS422/RS232 Protokolle.

• Hervorragende Übersprechdämpfung für Mehrfachader-Installationen mit hoher Dichte.

• Haltbarer PVC-Mantel, flammhemmend und für industrielle Innenräume geeignet.

• Große Modellauswahl: 2–25 Paare für flexibles Systemdesign.

• Betriebstemperatur: –20°C ~ +60°C.

• Ideal für Umgebungen mit Motoren, Frequenzumrichtern, Wechselrichtern, Relais und Schaltnetzteilen.

■Typische Anwendungen

• RS485 / RS232 serielle Datenübertragung

• PLC- & DCS-Kommunikationsnetzwerke

• Industrielle Automatisierung und Bewegungssteuerung

• Fabrik-Instrumentierung und Überwachungssysteme

• BMS / HLK / Smart Building Kommunikation

• Zugangskontrolle, Sicherheit, Alarmsysteme

• Langstrecken-Mehrfachader-Steuer-/Überwachungskabel

• EMI-empfindliche oder elektrisch störanfällige Industrieumgebungen

■Kabelaufbau

■Elektrische Eigenschaften (typisch)

* Die Kapazität variiert leicht je nach Anzahl der Paare.

■Mechanische & Umgebungsbedingungen

■Modellauswahl (2–25 Paare Serie)

Alle Modelle verwenden identische Materialien und elektrisches Design; der Außendurchmesser nimmt mit der Anzahl der Paare zu.

■Normen & Konformität
