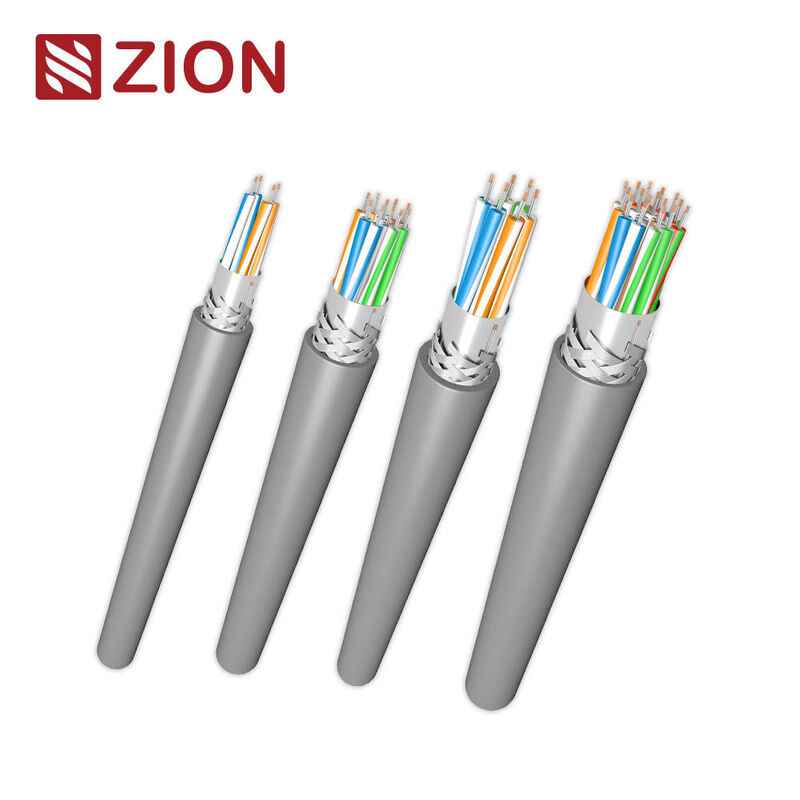

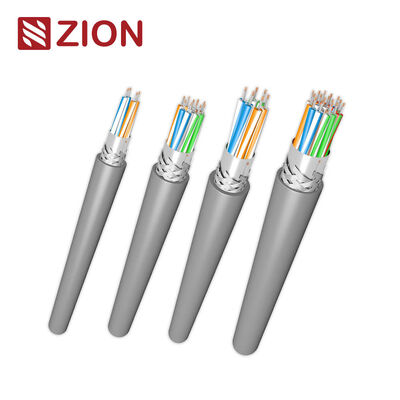

28AWG Stranded Tin Copper Foil Shielded RS485/RS232 Kommunikationskabel mit 120Ω Impedanz für die industrielle Automatisierung

■RS485/RS232 Mehrpaar-Kommunikationskabel (28AWG, 4×12,5 Paare, Folienschild, PVC, 120Ω)

Stabiles Datenkabel mit geringer Kapazität für industrielle Automatisierung und serielle Kommunikation

Verfügbare Modelle:73004(4 Paare) ·73005(5 Paare) ·73006(8 Paare) ·73012(12,5 Paare)

ZION COMMUNICATION RS485/RS232 Mehrpaar-Kabel sind für eine zuverlässige, geräuscharme und störungssichere Datenübertragung in der industriellen Steuerung, Gebäudeautomation, Instrumenten,und serielle Kommunikationssysteme.
Alle Kabel verfügen über 28AWG-Kupferleiter, PE-Dämmung aus Schaumstoff, 100% Folienschirm und eine langlebige PVC-Hülle.Erreichung einer charakteristischen Impedanz von 120Ω und einer geringen Kapazität für eine stabile Hochgeschwindigkeitsdifferenzsignalisierung.

■Wesentliche Merkmale

• 28AWG-Blättern mit Kupferleiter in Dosen sorgen für Flexibilität und hohe Signalintegrität.

• Die PE-Dämmung aus Schaumstoff (FPE) verringert die Kapazität und verbessert die Hochfrequenzleistung.

• Der gesamte Aluminium-/Polyesterfolie-Schild (Beldfoil®-Typ) bietet einen hervorragenden EMI/RFI-Schutz.

• Ein aus Kupfer gepresstes Abflussdraht ermöglicht eine zuverlässige Erdung und Abschaltung des Schildes.

• 120Ω charakteristische Impedanz, ideal für RS485/RS422/RS232 Kommunikationssysteme.

• Niedrige Kapazität:

• 11 pF/ft (36 pF/m) Kondition zu Kondition

• 20 pF/Fuß (66 pF/m) Konditionierung auf das Schild

• Nennspannung: 150 V (CL2), 30 V (UL AWM 2919).

• Betriebstemperatur: -20 °C bis +60 °C.

• Erhältlich in Paaren von 4 bis 12,5 für verschiedene Verdrahtungsdichten.

■Typische Anwendungen

• Übertragung von seriellen Daten in RS485 / RS422 / RS232

• PLC-, DCS- und Fabrik-Automatisierungsnetze

• Industriebewegungssteuerung und -überwachung

• Gebäudemanagementsysteme (BMS), HVAC-Netzwerke

• Sicherheits-, Zugangskontroll- und Alarmsysteme

• Instrumente, Sensoren und Fern I/O-Verbindungen

■Kabelbau

■Elektrische Eigenschaften (typisch)

Andere Modelle haben dieselbe elektrische Leistung, nur die Überdosis und das Gewicht.

■Mechanische und Umwelt

■Auswahl des Modells (Serien von 4 ¢ 12,5 Paaren)

■Standards & Compliance
