Startseite > Produkte> Optisches Fasersystem> 1/2 "Aluminium-Luftdilektrisch-RF-Koaxialkabel für hocheffiziente Übertragung bis 6 GHz

1/2 "Aluminium-Luftdilektrisch-RF-Koaxialkabel für hocheffiziente Übertragung bis 6 GHz

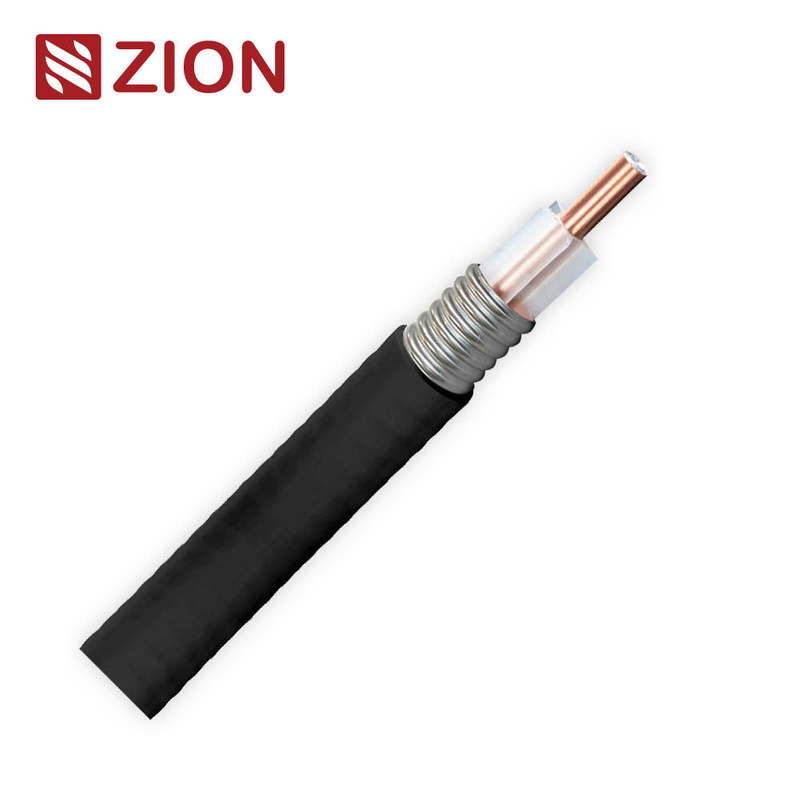

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Grundlegende Informationen
Herkunftsort: Ningbo, Shanghai
Markenname: hellosignal
Modellnummer: Rf
Min Bestellmenge: 10 km
Verpackung Informationen: Rolle, Holzspule, Karton, Palette
Lieferzeit: Normalerweise 25 Werktage
Bestpreis Kontakt
Detailinformationen
Hervorheben:

1/2" RF-Koaxialkabel

,

6 GHz Luftdielektrikabel

,

Kohäxialkabel aus Aluminium

Produkt-Beschreibung

■Beschreibung

Dieses 1/2"-Aluminium-Luftdielektrisches RF-Koaxialkabel ist für hocheffiziente HF-Übertragung in drahtloser Kommunikation, TV und Radioübertragung, HF-Verteidigung, Mobilfunk, Kabellösungen,und DAS-Systeme im Gebäude.
Der präzise geformte CCA-Leiter, der gewellte Kupfer-Außenleiter und der optimierte Dielektriker bieten eine geringe Dämpfung und eine stabile Breitbandleistung von bis zu6 GHz.

■Gestaltungsmerkmale

Komponente Material / Spezifikation
Innenleiter Kupferplattiertes Aluminiumdraht, Ø 4,75 ± 0,05 mm
Isolierung Extrudiertes Polyethylen, Ø 11,80 ± 0,20 mm
Außenleiter
mit einem Gehalt an Aluminium von mehr als 85 GHT, Ø 13,80 ± 0,15 mm
Kleider und Kleidung PVC, Farbe Weiß, Ø 15,90 ± 0,20 mm

■Elektrische Spezifikationen

Parameter Wert
Impedanz 50 ± 2 Ω
Relative Vermehrungsgeschwindigkeit 0.88
Kapazität 75 pF/m
Höchstbetriebsfrequenz 6 GHz
Spitzenleistung 40 kW
Spitzenspannung 2000 Volt
Versuchsspannung für den Jacken mit Funken 8000 Vrs
Gleichspannungswiderstand des inneren Leiters ≤ 1,58 Ω/km
Außenleiter Gleichstromwiderstand ≤ 2,29 Ω/km

■Umweltspezifikationen

Die Situation Temperaturbereich
Einrichtung -20°C bis +60°C
Betrieb -40°C bis +85°C
Aufbewahrung -40°C bis +85°C

■Mechanische Spezifikation

Parameter Wert
Zugfestigkeit 549 N
Min. Biegeradius (einfach) 76 mm
Min. Biegeradius (wiederholt) 127 mm
Beugenmoment 5.4 N·m
Flachplatten-Zersetzungsfestigkeit 12 N/mm

■Standardbedingungen

Verstärkung, VSWR:gemessen bei Umgebungstemperatur 20°C, VSWR = 1.0
Durchschnittliche Leistung:bei Umgebungstemperatur 40°C gemessen, VSWR = 1.0
Durchschnittliche Leistung (hohe Temperatur):Innenleitungstemperatur = 100°C

■VSWR (Standwellenverhältnis der Spannung)

Frequenzband VSWR Max
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz 6000 MHz ≤ 129

■Abschwächen und Leistungsmanagement

Frequenz (MHz) Typische Dämpfung (dB/100 m) Durchschnittliche Leistung (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■Verpackung

Verpackung: 500 m pro Walze
Größe der Rolle: 75 × 53 × 75 cm

■Zertifizierung

Das Kabel entspricht den einschlägigen internationalen Normen für die koaxiale Übertragung von HF. Zertifizierungsunterlagen sind auf Anfrage erhältlich.

■Bestellung

Teilnummer Beschreibung
7101117 1-2" Luftaluminium Dielektrische PVC CM
7101117R Einheitliche Prüfungen für die Verwendung von Chemikalien
7101117P Einheit für die Verwendung in Kraftfahrzeugen mit einer Kapazität von mehr als 50 kW


Größe und Tag:

Faseroptikadapter,

Lc-Adapter,

Faser-schnelles Verbindungsstück
