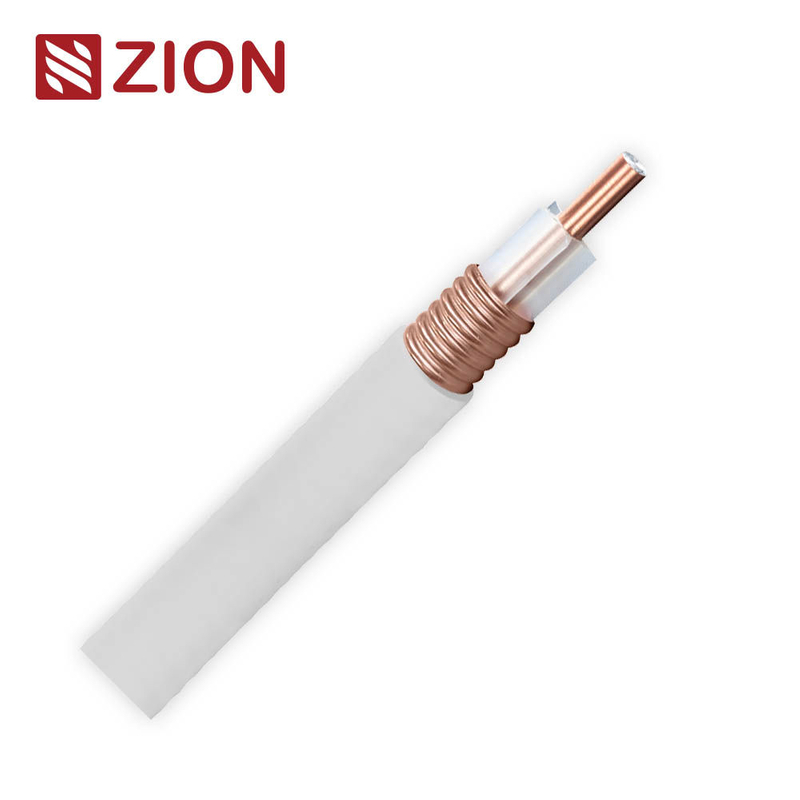

1/2" Kupferluft-Dielektrisches RF-Koaxialkabel für die Hochleistungssignalübertragung bis 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Grundlegende Informationen
Herkunftsort: Ningbo, Shanghai
Markenname: hellosignal
Modellnummer: Rf
Min Bestellmenge: 10 km
Verpackung Informationen: Rolle, Holzspule, Karton, Palette
Lieferzeit: Normalerweise 25 Werktage
Bestpreis Kontakt
Detailinformationen
Hervorheben:

1/2" RF-Koaxialkabel

,

Kupferluftdilektrische Kabel

,

6 GHz-Koaxialkabel

Produkt-Beschreibung

■Beschreibung des Produkts

Dieses 1/2"-Kupferluft-Dielektrisches RF-Koaxialkabel ist für die Hochleistungsübertragung von HF-Signalen in drahtloser Kommunikation, TV und Radioübertragung, HF-Verteidigungssystemen, Mobilfunk,Kabellösungen, und DAS-Anwendungen im Gebäude.
Der gewölbte Kupfer-Außenleiter, die dielektrische Verbindung mit geringen Verlusten und die Präzisions-Impedanzsteuerung sorgen für eine hervorragende elektrische Stabilität über Frequenzen bis6 GHz.

■Gestaltungsmerkmale

Komponente Material / Spezifikation
Innenleiter Kupferplattiertes Aluminiumdraht, Ø 4,75 ± 0,05 mm
Isolierung Extrudiertes Polyethylen, Ø 11,80 ± 0,20 mm
Außenleiter Gewölbtes Kupfer, Ø 13,80 ± 0,15 mm
Kleider und Kleidung PVC, Farbe Weiß, Ø 15,90 ± 0,20 mm

■Elektrische Spezifikationen

Parameter Wert
Impedanz 50 ± 1 Ω
Relative Vermehrungsgeschwindigkeit 0.88
Kapazität 76 pF/m
Höchstbetriebsfrequenz 6 GHz
Spitzenleistung 40 kW
Versuchsspannung für den Jacken mit Funken 8000 Vrs
Gleichspannungswiderstand des inneren Leiters ≤ 1,62 Ω/km
Außenleiter Gleichstromwiderstand ≤ 1,90 Ω/km

■Umweltspezifikationen

Die Situation Temperaturbereich
Einrichtung -20°C bis +60°C
Betrieb -40°C bis +85°C
Aufbewahrung -40°C bis +85°C

■Mechanische Spezifikation

Parameter Wert
Zugfestigkeit 1120 N
Min. Biegeradius (einfach) 76 mm
Min. Biegeradius (wiederholt) 127 mm
Beugenmoment 4.1 N·m
Flachplatten-Zersetzungsfestigkeit 19.2 N/mm

■Standardbedingungen

Verstärkung, VSWR:gemessen bei Umgebungstemperatur 20°C, VSWR = 1.0
Durchschnittliche Leistung:bei Umgebungstemperatur 40°C gemessen, VSWR = 1.0
Durchschnittliche Leistung (hohe Temperatur):Innenleitungstemperatur = 100°C

■VSWR (Standwellenverhältnis der Spannung)

Frequenzband VSWR Max
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz 6000 MHz ≤ 129

■Abschwächen und Leistungsmanagement

Frequenz (MHz) Typische Dämpfung (dB/100 m) Durchschnittliche Leistung (kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■Verpackung

Verpackung: 500 m pro Walze
Größe der Rolle: 75 × 53 × 75 cm

■Zertifizierung

Das Kabel entspricht den einschlägigen internationalen Normen für die koaxiale Übertragung von HF. Zertifizierungsunterlagen sind auf Anfrage erhältlich.

■Bestellung

Teilnummer Beschreibung
7101116 1-2" Luftdilektrische PVC CM
7101116R 1-2" Luftdielektrisches PVC CMR/FT4
7101116P 1-2" Luftdielektrisches PVC CMP/FT6
