2 × 2

5 mm² feuerbeständiges Kabel

Produkt-Beschreibung

mit einer Breite von nicht mehr als 15 mm

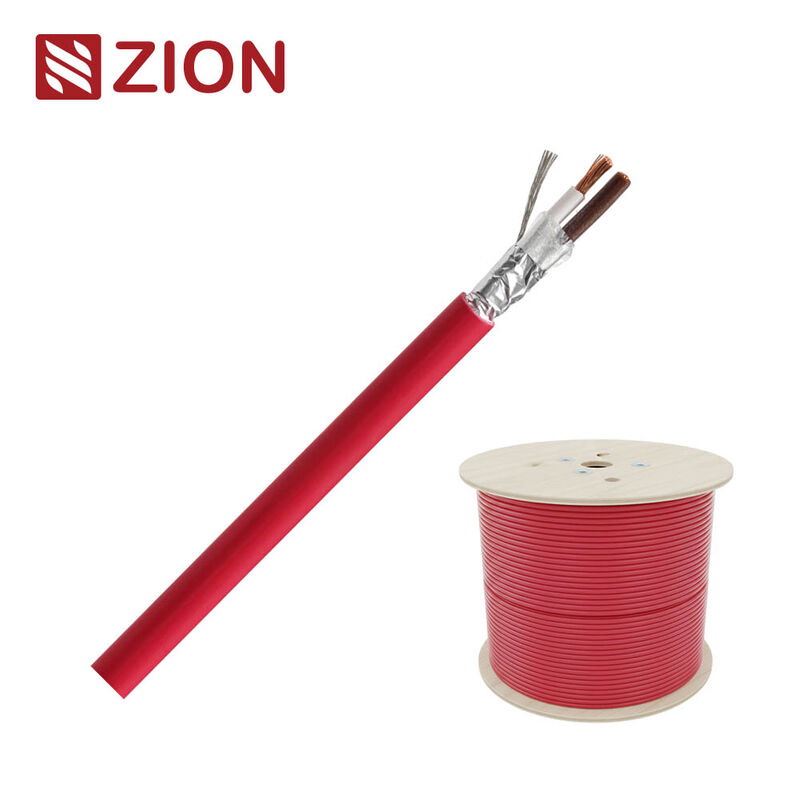

Feuerdichtes Kabel 2 × 2,5 Quadratmillimeter. IEC 60331-21 (FE90) / LSZH / BS 6387 Konform (Rot RAL 3000)

Allgemeine Informationen

Artikel	Spezifikation
Produktbezeichnung	Feuerfestes Kabel
Modell Nr.	mit einer Breite von nicht mehr als 15 mm
Bauart	CU / FR / OS / LSZH (Gesamtüberwacht)
Leitermaterial	Geflechtes, bares Kupfer (Klasse 5, EN 60228)
Größe des Leiters	45 × 0,25 mm
Nominaler Querschnitt	2 × 2,5 m2
Nennspannung	300 / 500 V
Betriebstemperatur	-30 °C bis +90 °C
Außenfarbe	Rot RAL 3000
Anwendbare Normen	IEC 60331-21 (FE90), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50266-2-4, CE, RoHS

Details zum Bau

Komponente	Material / Beschreibung	Standards	Abmessungen
Leiter	Verbrannte Kupfermasse	Einheitliche Prüfungen	45 × 0,25 mm
Gleichstromwiderstand (20 °C)	- Ich weiß nicht.	Einheitliche Prüfungen	70,98 Ω/km
Isolierung	Silikonkautschuk (hitzebeständig)	Einheitliche Regelung für die Berechnung der Emissionswerte	0.5 mm dick
Durchmesser der Isolierung	- Ich weiß nicht.	Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.	3.1 ± 0,1 mm
Isolierfarben	Braun / Weiß	- Ich weiß nicht.	- Ich weiß nicht.
Widerstand gegen Isolierung	> 200 MΩ/km	- Ich weiß nicht.	- Ich weiß nicht.
Gesamtbildschirm	Aluminiumfolie (Überlagert)	- Ich weiß nicht.	0.04 × 24 mm
Abflussdraht	Kupfer aus Zinn (7 × 0,3 mm)	- Ich weiß nicht.	- Ich weiß nicht.
Außenhülle	LSZH (Low Smoke Zero Halogen)	Die in Absatz 1 genannte Regelung gilt nicht für Kraftfahrzeuge, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.	00,7 mm dick
Außendurchmesser	- Ich weiß nicht.	Einheitliche Regelung für die Berechnung der Emissionswerte	7.8 ± 0,2 mm
" Pitch of Twist "	- Ich weiß nicht.	- Ich weiß nicht.	136 ± 10 mm
Induktivität	- Ich weiß nicht.	- Ich weiß nicht.	20,3 mH/km
Hochspannungstest	Einheitliche Prüfungen	2.0 kV / 1 min	- Ich weiß nicht.

Feuer- und Sicherheitsleistung

Prüfpunkt	Standards	Beschreibung / Anforderung
Feuerbeständigkeit	IEC 60331-21 (FE90) / BS 6387 Kategorie B, Kategorie C	Aufrechterhaltung der Schaltkreislaufintegrität für 90 Minuten bei 750-850 °C
Verbreitung der Flamme	Die in Anhang I der Richtlinie 2008/57/EG genannten Vorschriften gelten für die Einführung von Prüfverfahren.	Beschränkt die Flammenverbreitung auf einzelne und gebündelte Kabel
Rauchdichte	IEC 61034-1/2	Niedrige Rauchemissionen sorgen für Sichtbarkeit beim Brand
Korrosive Gasemissionen	IEC 60754-1/2 / EN 50267	Gase mit geringer Säurebefreiung, halogenfrei
RoHS-Konformität	Richtlinie 2011/65/EU der EU	Bestätigt (frei von Pb, Cd, Hg, Cr6+, PBB, PBDE)

Elektrische und mechanische Eigenschaften

Anwendungen

für Feuerschutz- und Notschaltkreise, die einen konstanten Betrieb während eines Brandes erfordern
Brandmelde- und Notbeleuchtungssysteme
Absaugung und Steuerung der Sprinkler
Tunnel, Krankenhäuser, Flughäfen und Industrieanlagen

Wesentliche Merkmale

Feuerschutz FE90:Aufrechterhält 90 Minuten lang die Integrität der Schaltung bei 850 °C
LSZH Außenhülle:Niedrige Rauchemissionen und ungiftige Gasemissionen
Silikon + Aluminiumschild:Ausgezeichneter Wärme- und EMI-Schutz
✅Zertifizierte Sicherheit:Er erfüllt die Normen IEC, BS, EN, CE und RoHS

Größe und Tag:

Herkunftsort:	Ningbo, Shanghai
Markenname:	Zion communication
Modellnummer:	FR331-UN

Min Bestellmenge:	10 km
Verpackung Informationen:	Rolle, Holzspule, Karton, Palette
Lieferzeit:	Normalerweise 25 Werktage
