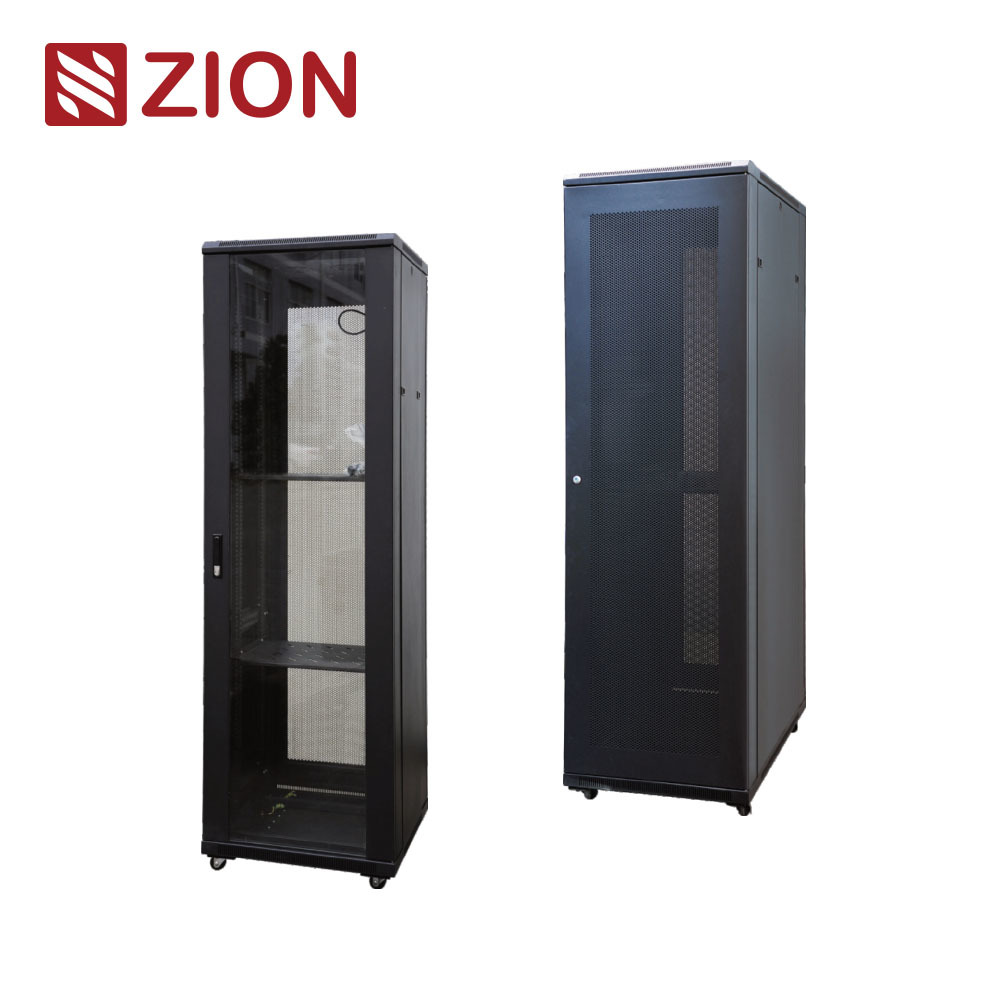

ZE Stehender Netzwerkschrank
Ein leichter Edge-Schrank mit einfachem strukturellem Design, geschweißtem Stahlrahmen, flexibler Montage und Flat-Pack-Logistik für Netzwerk-, Telekommunikations-, Sicherheits- und Datenkommunikationsanwendungen.
Netzwerkingenieure
Edge-Infrastrukturteams
Systemintegratoren
Telekom-Projektmanager
Beschaffungsteams
Facility Manager
Schnelle Zusammenfassung
- Leichter Edge-Schrank, konzipiert für Netzwerk-, Telekommunikations-, Sicherheits- und Datenkommunikationsgeräte, bei denen einfache Struktur und praktische Bereitstellung wichtig sind.
- Geschweißter Rahmen, verstellbare Montageschienen, abnehmbare Paneele und eine Tür aus Sicherheitsglas ermöglichen eine zugängliche Installation und Wartung.
- Die Lieferung im Flat-Pack reduziert das Versandvolumen um etwa 40 %, was ihn zu einer praktischen Wahl für kostenempfindliche Edge- und verteilte Projekte macht.
Inhalt
- Produktübersicht
- Hauptmerkmale
- Technische Spezifikationen
- Anwendungsszenarien
- Entscheidungsregeln / Ingenieur-Abkürzung
- Modell- und Größenauswahl
- Kosten, Risiko und Wartbarkeit
- Schlussfolgerung
■ 1) Produktübersicht
Der ZE Stehende Netzwerkschrank wird als leichter Edge-Schrank mit einem einfachen und präzisen strukturellen Design positioniert. Er bietet eine zuverlässige Gehäuselösung für Netzwerk-, Telekommunikations-, Sicherheits- und Datenkommunikationsgeräte, bei denen praktische Installation und kontrollierte Kosten wichtiger sind als eine überdimensionierte Schwerlastausführung.
Sein Wert ist unkompliziert: Stabilität des geschweißten Rahmens, flexible Montagestruktur, grundlegende Bereitschaft für Kabelmanagement und Effizienz beim Flat-Pack-Transport. Für verteilte Standorte und Edge-Bereitstellungen ist diese Balance oft wichtiger als der Kauf einer größeren Schrankklasse, als das Projekt tatsächlich benötigt.
Feldrealität
Edge- und Zweigstellen-Bereitstellungen legen normalerweise Wert auf Einfachheit, Frachteinsatz und praktikablen Zugang mehr als auf maximale Schrankdicke oder komplexe Premium-Türen.
Praktische Regel
Wenn Ihr Standort eine moderate Gerätebelastung aufweist und eine wirtschaftliche Einführung benötigt, wählen Sie einen leichten Edge-Schrank, der auf den tatsächlichen Anwendungsfall zugeschnitten ist, anstatt standardmäßig auf eine schwerere Rack-Plattform zurückzugreifen.
■ 2) Hauptmerkmale
Die ZE-Serie ist auf einfache Bereitstellung, zugängliche Wartung und leichtere Edge-Nutzung ausgelegt. Ihre Hauptmerkmale unterstützen Projekte, die eine zuverlässige Installation ohne die Kosten und das Gewicht eines vollständigen Server-tauglichen Gehäuses benötigen.
| Merkmal |
Konstruktionspunkt |
Ingenieurtechnischer Wert |
| Präzises strukturelles Design |
Geschweißte Rahmenstruktur |
Bietet stabile Grundunterstützung für die Installation von Edge-Geräten |
| Flat-Pack-Transport |
Unmontierte Lieferung reduziert das Volumen um ca. 40 % |
Hilft, Fracht- und Lagerkosten bei Rollout-Projekten zu senken |
| Tür aus Sicherheitsglas |
Öffnet sich über 180° |
Verbessert die Sichtbarkeit und den Zugang für die vordere Wartung |
| Abnehmbare Paneele |
Seitenpaneel und Rücktür mit Verriegelung |
Ermöglicht schnelleren Servicezugang für Feldteams |
| Füße & Rollen |
Verstellbare Füße für Stabilität, Rollen für Mobilität |
Unterstützt die Bewegung und endgültige Positionierung des Schranks |
| Bereit für Kabelmanagement |
Obere und verstellbare untere Kabeleinführung |
Verbessert die Sauberkeit der Installation an Edge-Standorten |
| Verstellbare Montageschienen |
S-förmige Profile bewegen sich vorwärts und rückwärts |
Passt zu mehr Geräte-Tiefenkombinationen |
| Zubehörkompatibel |
Unterstützt Standard-Rack-Zubehör |
Hält den Schrank über die Zeit für gängige Upgrades nutzbar |
Wichtigste Erkenntnis
Der ZE-Schrank ist für die praktische Edge-Bereitstellung konzipiert: einfache Struktur, moderate Belastung, praktikabler Kabelzugang und geringere Transportkosten.
■ 3) Technische Spezifikationen
Für Ingenieure und Einkäufer sind die wichtigsten Schwellenwerte hier Materialstärke, statische Tragfähigkeit, Normenkonformität und ob die Konstruktionsqualität dem beabsichtigten Standort entspricht. Die ZE-Serie ist eindeutig unter schwereren Schränken positioniert, was nützlich ist, wenn Sie ein leichteres, wirtschaftlicheres Gehäuse wünschen.
| Artikel |
Spezifikation |
Auswahlbedeutung |
| Rahmenmaterial |
SPCC hochwertiger kaltgewalzter Stahl |
Geeignetes Basismaterial für leichte Gehäusekonstruktionen |
| Dicke der Montageschienen |
2,0 mm |
Nützlich für Montagezuverlässigkeit auch in einer leichteren Schrankplattform |
| Dicke von Rahmen und Montagewinkeln |
1,2 mm |
Zeigt, dass der Schrank für leichtere Anwendungen im Vergleich zu Server-tauglichen Plattformen gedacht ist |
| Dicke des vorderen Türrahmens |
1,2 mm |
Unterstützt grundlegende Türfestigkeit und Wartbarkeit |
| Dicke anderer Teile |
0,8 mm |
Hilft, Gewicht und Kosten des Schranks niedrig zu halten |
| Oberflächenbehandlung |
Entfetten → Beizen → Phosphatieren → Elektrostatische Pulverbeschichtung |
Verbessert Oberflächenkonsistenz und Korrosionsbeständigkeit |
| Statische Tragfähigkeit |
Bis zu 300 kg |
Wichtiger Entscheidungsschwellenwert für leichte Edge-Anwendungen |
| Schutzart |
IP20 |
Geeignet für kontrollierte Innenumgebungen |
| Normenkonformität |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Teil 1 & Teil 7, GB/T 3047.2-92 |
Unterstützt Kompatibilität mit globalen 19-Zoll-Rack-Geräten |
Feldrealität
Die statische Tragfähigkeit von 300 kg ist hier die eigentliche Grenze. Sie macht ZE für viele Edge- und Zweigstellenanwendungen geeignet, aber nicht für dichte Server-Bereitstellungen.
Praktische Regel
Wählen Sie ZE, wenn Sie einen leichteren Schrank mit flexibler Montage und geringeren Logistikkosten benötigen. Wechseln Sie zu einer schwereren Serie, wenn das Gewicht oder die Dichte der Geräte erheblich zunimmt.
■ 4) Anwendungsszenarien
Die ZE-Serie eignet sich am besten für Edge- und verteilte Bereitstellungen, bei denen die Gerätebelastung moderat ist und die Installations Einfachheit zählt. Sie ist eine praktische Lösung für Zweigstellen, Telekommunikations-Edge-Standorte, Sicherheitsknotenpunkte und kleinere Kommunikationsschränke.
| Anwendung |
Typischer Bedarf |
Empfohlener Fokus des Schranks |
| Edge-Netzwerkstandorte |
Kompakte strukturierte Unterbringung mit zugänglicher Wartung |
Nutzen Sie praktische Tiefe und einfache Planung der Kabeleinführung |
| Telekommunikationsräume |
Zuverlässige Unterstützung für gemischte Kommunikationsgeräte |
Priorisieren Sie Schienenverstellung und Türzugang |
| Sicherheitssysteme |
Einfache, organisierte Geräteinstallation |
Konzentrieren Sie sich auf Paneelzugang und handhabbare Last |
| Datenkommunikationsknoten |
Standard-19-Zoll-Kompatibilität mit leichterer Konstruktion |
Wählen Sie die richtige U-Höhe und Tiefe für zukünftigen Platzbedarf |
| Zweigstellen / Verteilte Bereitstellungen |
Wirtschaftliche Einführung und Transporteffizienz |
Nutzen Sie die Flat-Pack-Lieferung |
■ 5) Entscheidungsregeln / Ingenieur-Abkürzung
Die wichtigste Auswahlfrage ist nicht, ob ZE billiger ist als ein schwererer Schrank. Die eigentliche Frage ist, ob Ihr Projekt wirklich mehr strukturellen Spielraum benötigt, als ZE bieten soll. Für viele Edge-Standorte ist die Antwort nein.
| Wenn Ihr Projekt so aussieht |
Hauptanliegen |
Bessere Wahl |
Warum |
| Zweigstelle oder Edge-Standort mit moderater Gerätebelastung |
Kosteneffiziente Bereitstellung |
ZE leichter Edge-Schrank |
Passt zu moderater Last und praktischen Rollout-Anforderungen |
| Benötigt geringere Fracht und einfachere verteilte Lieferung |
Logistik |
Flat-Pack-Transportmodell |
Reduziert das Versandvolumen erheblich |
| Benötigt häufigen vorderen Zugang und sichtbare Geräteprüfung |
Wartungsfreundlichkeit |
Tür aus Sicherheitsglas mit 180°-Öffnung |
Verbessert Zugänglichkeit und Inspektionssichtbarkeit |
| Gemischte Gerätetiefen in einem Schrank |
Montageflexibilität |
Verstellbare S-förmige Montageschienen |
Bessere Anpassung an unterschiedliche Gerätetiefen |
| Schwere Server, dichte Batterien oder Geräte mit hoher Masse |
Lastspielraum |
Prüfen Sie stattdessen eine schwerere Schrankplattform |
300 kg statische Last definieren die nutzbare Grenze von ZE |
| Benötigt breites Modell und zukünftige Kabelerweiterung |
Raumplanung |
Wählen Sie Familien mit 800 mm Breite und tiefere Modelle |
Verbessert Installationsflexibilität und Kapazitätsreserven |
Ingenieur-Abkürzung
ZE funktioniert am besten, wenn das Projekt moderat im Gewicht, verteilt im Standort und empfindlich gegenüber Fracht- oder Rollout-Kosten ist.
Käufer-Abkürzung
Verwenden Sie ZE, wenn Sie die niedrigste praktische Schrankklasse wünschen, die dennoch eine stabile Struktur, verstellbare Montage und Kompatibilität mit Standardzubehör bietet.
■ 6) Modell- und Größenauswahl
Die ZE-Serie bietet breite Breiten-, Tiefen- und Höhenkombinationen von 18U bis 47U. In der Praxis sollte die Auswahl drei Prüfungen folgen: benötigter U-Raum, Gerätetiefe und ob 600 mm oder 800 mm Breite den richtigen Installationskomfort bieten.
| U-Bereich |
Beispiele für 600 mm Breite |
Beispiele für 800 mm Breite |
Typische Verwendung |
| 18U / 22U |
ZE6618 / ZE6818 / ZE6918 / ZE6018; ZE6622 / ZE6822 / ZE6922 / ZE6022 |
ZE8618 / ZE8818 / ZE8918 / ZE8018; ZE8622 / ZE8822 / ZE8922 / ZE8022 |
Kompakte und mittlere Edge-Standorte |
| 27U / 32U |
ZE6627 / ZE6827 / ZE6927 / ZE6027; ZE6632 / ZE6832 / ZE6932 / ZE6032 |
ZE8627 / ZE8827 / ZE8927 / ZE8027; ZE8632 / ZE8832 / ZE8932 / ZE8032 |
Typische Zweigstellen und Kommunikationsräume |
| 37U / 42U |
ZE6637 / ZE6837 / ZE6937 / ZE6037; ZE6642 / ZE6842 / ZE6042 / ZE6242 |
ZE8637 / ZE8837 / ZE8937 / ZE8037; ZE8642 / ZE8842 / ZE8042 / ZE8242 |
Größere Edge-Knoten und Telekommunikationsschränke |
| 45U / 47U |
ZE6645 / ZE6845 / ZE6045 / ZE6245; ZE6647 / ZE6847 / ZE6047 / ZE6247 |
ZE8645 / ZE8845 / ZE8045 / ZE8245; ZE8647 / ZE8847 / ZE8047 / ZE8247 |
Hohe Schränke, bei denen eine leichtere Struktur immer noch akzeptabel ist |
Auswahlhinweis
Standard-Schrankfarben sind RAL 9004 und RAL 7035, andere Farben sind verfügbar. Optionales Zubehör umfasst feste Einlegeböden, Tastaturablagen, Schubfächer, Lichtkits, Erdungskits, Bürsten für Kabeleinführungen und Palettenoptionen.
■ 7) Kosten, Risiko und Wartbarkeit
Die ZE-Plattform steht grundsätzlich für kosteneffiziente Edge-Bereitstellungen. Das macht sie attraktiv, aber nur, wenn die leichtere Struktur immer noch der tatsächlichen Gerätebelastung und dem Wartungsmuster des Standorts entspricht.
| Bewertungsbereich |
Risiko bei Fehlverwendung |
Vorteil des ZE-Schranks |
Praktische Auswirkung |
| Projektkosten |
Übermäßige Ausgaben für schwerere Schrankklassen |
Leichte wirtschaftliche Positionierung |
Bessere Passform für kostenempfindliche verteilte Bereitstellungen |
| Logistik |
Hohes Transportvolumen und Rollout-Reibung |
Flat-Pack-Lieferung reduziert das Versandvolumen |
Verbessert die Frachteinsatzfähigkeit für Multi-Site-Projekte |
| Wartungszugang |
Langsame Wartung und umständlicher vorderer/hinterer Zugang |
180°-Türöffnung und abnehmbare Paneele |
Schnellerer Feldzugang für Installateure und Serviceteams |
| Kabelverlegung |
Unordentliche oder ineffiziente Planung der Kabeleinführung |
Obere und verstellbare untere Kabeleinführung |
Sauberere Installation in Edge-Umgebungen |
| Lastspielraum |
Verwendung von ZE über die vorgesehene Geräte-Masse hinaus |
Klarer Schwellenwert von 300 kg statischer Last |
Hilft zu definieren, wann auf eine schwerere Plattform umgestiegen werden muss |
| Lebenszyklusflexibilität |
Zubehör-Inkompatibilität im Laufe der Zeit |
Kompatibilität mit Standard-Rack-Zubehör |
Hält die Plattform bei moderat wechselnden Anforderungen nutzbar |
■ 8) Schlussfolgerung
Der ZE Stehende Netzwerkschrank ist ein praktisches Leichtbaugehäuse für Edge- und verteilte Bereitstellungen. Sein geschweißter Rahmen, die verstellbare Montagestruktur, der Zugang über die Glastür, die flexible Kabeleinführung und das Logistikmodell mit geringerer Struktur machen ihn nützlich, wenn moderate Gerätebelastung und effiziente Einführung Priorität haben.
Für eine schnellere Auswahl bestätigen Sie sechs Punkte vor der Bestellung: benötigte U-Höhe, Schrankbreite, Schranktiefe, Gesamtgewicht der Geräte, Richtung der Kabeleinführung und Lieferpräferenz. Das wird Ihnen schnell zeigen, ob ZE die richtige Wahl ist oder ob das Projekt eine schwerere Schrankserie benötigt.
