Alles dielektrische selbsttragende Luftkabel ADSS mit PET oder an der äußeren Hülle

Alle dielektrischen selbsttragbaren Luftkabel ADSS mit PE- oder AT-Außenhülle

Schnelle Einzelheiten:

Beschreibung:

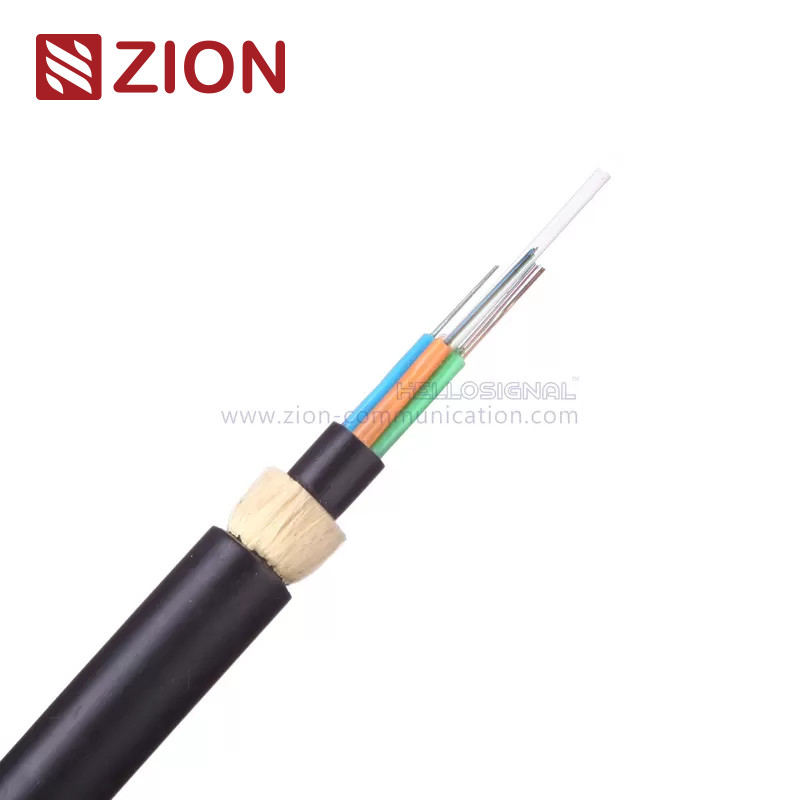

Das ADSS-Kabel besteht aus einem losen Rohr, das mit 250 μm Fasern in ein loses Rohr aus einem hohen

Die Rohre sind um ein FRP (faserverstärktes Kunststoff) als nichtmetallische

Das Kabel wird mit einer dünnen PE- (Polyethylen) -Hülle als Innenhülle überzogen, nachdem es mit der Füllstoffverbindung gefüllt wurde.Nach der Strang-Schicht von

Aramidgarne werden als Festigkeitsbestandteil auf die innere Schicht aufgetragen, das Kabel wird mit

PE oder AT (Anti-Tracking)als äußere Hülle.

Anwendungen:

• Für Oberleitungen unter 110 KV wird eine PE-Außenhülle verwendet.
• Für Oberleitungen von 110 KV oder mehr ist die AT-Außenhülle anzuwenden.
• Das spezielle Design der Aramidmenge und das Stranding-Verfahren können die Nachfrage an verschiedenen Spannen befriedigen.

KT3002 Alleindilektrisches selbsttragbares Luftkabel (ADSS) mit PE- oder AT-Außenhülle

Beschreibung und Normen

Das ADSS-Kabel ist als lose Rohrstrangkonstruktion konzipiert.Diese Rohre sind um ein Faserverstärktes Kunststoff (Fiber Reinforced Plastic, FRP) -Zentralstärker befestigtDer Kern wird mit einer Füllverbindung zum Schutz gefüllt und dann mit einer PE- (Polyethylen) Innenhülle bedeckt.Eine Schicht aus Aramidgarnen wird als Festigkeitsbestandteil auf die innere Hülle aufgetragen, und das Kabel ist mit einer PE- oder AT-Außenhülle (Anti-Tracking) beendet.

Dieses Kabel erfüllt die Anforderungen vonIEEE 1222-2004undIEC 60794-1Standards.

Eigenschaften

• Ausgezeichnete mechanische und Temperaturleistung.
• Hochfeste lose Röhre mit Hydrolysebeständigkeit.
• Eine spezielle Füllverbindung sorgt für einen kritischen Faserschutz.
• Dual-FRP erhöht die Zugfestigkeit.
• PE-Hülle bietet UV-Resistenz.
• Leicht, kleiner Durchmesser und einfach zu installieren.
• Unterstützt lange Lieferzeiten.

Technische Parameter

Die technischen Parameter für das ADSS-Kabel weisen darauf hin, dass es unterschiedliche Außendurchmesser von 13,0 mm, 13,6 mm und 14,5 mm mit jeweiligen Gewichten für PE-Hülsen von 132 kg/km, 145 kg/km hat,und 164 kg/kmDie zulässigen maximalen Zugfestigkeiten sind 6000 N, 10000 N und 15000 N bei Bruchfestigkeiten von 15000 N, 24000 N und 36000 N..Die für die NESC-Normen geeigneten Spannweiten liegen je nach Kabelspezifikation zwischen 230 m und 480 m für Spannweite A und zwischen 150 m und 320 m für Spannweite B.

Eigenschaften der optischen Faser

Für die Eigenschaften der optischen Faser hat die einmodische G.652-Faser eine Dämpfung von ≤ 0,36 dB/km bei 1310 nm und ≤ 0,22 dB/km bei 1550 nm, während die G.655-Faser eine Dämpfung von ≤ 0 hat.40 dB/km bei 1310 nm und ≤0.23 dB/km bei 1550 nm. Multimode 50/125μm-Fasern weisen eine Dämpfung von ≤3,0 dB/km bei 850 nm und ≤1,0 dB/km bei 1300 nm auf, mit einer Bandbreite von ≥600 MHz·km bei 850 nm und ≥1200 MHz·km bei 1300 nm. Multimode 62.5/125μm-Faser haben eine Dämpfung von ≤3,0 dB/km bei 850 nm und ≤1,0 dB/km bei 1300 nm, mit einer Bandbreite von ≥200 MHz·km bei 850 nm und ≥600 MHz·km bei 1300 nm. Die numerischen Öffnungen sind 0,200±0.015 für 50/125 μm Fasern und 0.275±0,015 für 62,5/125μm Fasern mit Kabel-Abschnittswellenlängen von ≤1260 nm für G.652 Fasern und ≤1450 nm für G.655 Fasern.

Lagertemperatur/Betriebstemperatur

• Betriebstemperatur:-40°C bis +70°C

Bestellinformationen

• Kennzeichnung: Zion Kommunikation KT3002 ADSS XXX M(auf Wunsch individuell angepasst).
• Verpackung:Erhältlich in:1000 Meteroder2000MLängen, geliefert auf Holztrommeln (auf maßgeschneiderte Verpackung erhältlich).
• Lieferzeit:Typischerweise25 Tagevom Eingang der Einzahlung.

Wettbewerbsvorteil:

1Von den Rohstoffen bis hin zu den Endprodukten führen wir intensive Qualitätsprüfungen durch, um die Qualität unserer Produkte zu gewährleisten:

A. Eingangsmaterial wird von QC kontrolliert.

B. Kontrolle des Herstellungsprozesses

A: Herstellungsverfahren

B: Täglich/wöchentlich/monatlich ausgebildete Arbeitnehmer

C: Arbeitsanleitung für jeden Arbeitsplatz

Einführung des Systems D:5S

E: Verfahren zur Wartung der Maschine

C. Qualitätskontrolle und Endkontrolle

Das QC-Personal überprüft das Material, das Verfahrensprodukt und das Endprodukt gemäß der Spezifikation oder dem Prüfverfahren.

2, Unsere Forschungs- und Entwicklungsanstrengungen konzentrieren sich auf die Stärkung und Entwicklung von Elemententechnologien, die notwendig sind, um zukünftiges Wachstum und Erfolg für Kunden und Zion Kommunikation zu unterstützen

3Wir wissen, dass die Kunden dringende Bedürfnisse haben. Wir sind in der effektiven Kommunikation geschickt, um mit den Kunden zu interagieren. Um einen schnellen Service zu bieten, können wir für Sie 7*24 Stunden antworten.

4Wir können schnell und professionell auf Ihre Anfrage antworten.

5, Mehr als 1000 Arten von Kabel, Steckverbinder und Montage können von uns produziert und organisiert werden

6, Pünktliche Entbindung
