| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | CE, ROHS, VDE, UL |
| Modellnummer: | Lichtwellenleiter GYTA |
| Min Bestellmenge: | 10 Kilometer |
| Verpackung Informationen: | 1000M, 2000M, hölzerne Trommel |
| Lieferzeit: | Normalerweise 25 Werktage |
| Zahlungsbedingungen: | T / T, L / C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| Faser-Einheit: | YOFC G.652D | Füllen 1: | Rohr-Füllmasse |
|---|---|---|---|
| Rohr: | Loses Rohr | Füllen 2: | Kabel-Füllmasse |
| Stärkemitglied: | Zentrales Stärke-Mitglied | Helles gepanzertes: | APL |
| Äußere Hülle: | PET | Farbe: | Schwarzes |
| Paket: | 1000M, 2000M, hölzerne Trommel | ||
| Markieren: | Outdoor-Lichtleiter,Faseroptik-Ethernet-Kabel |
||

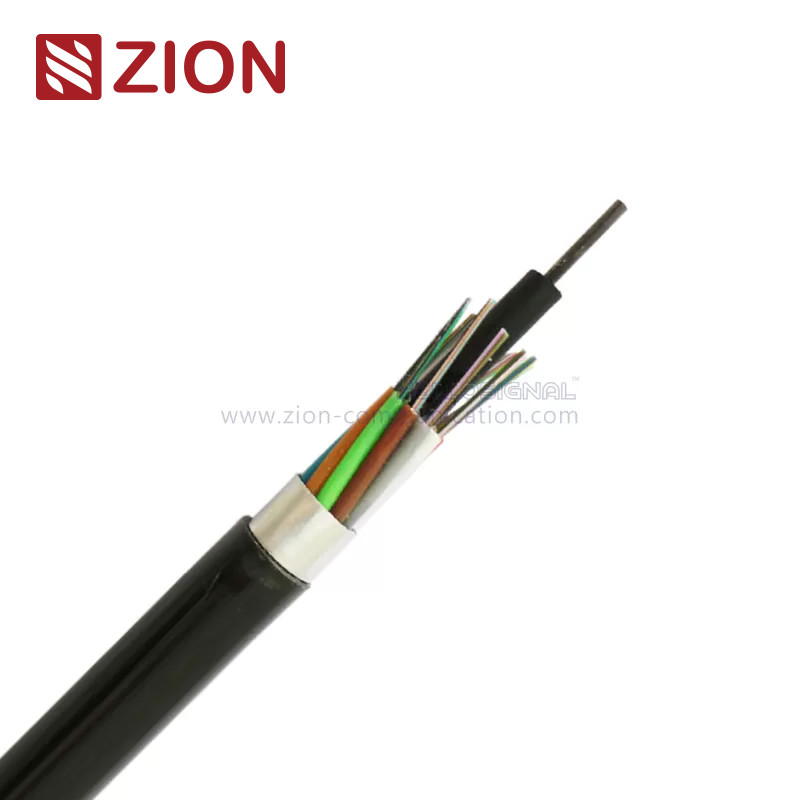

GYTA angeschwemmter loser Rohr-Lichtwellenleiter für Antenne oder geleitete Anwendung
Schnelles Detail:
Beschreibung:
Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Ein Stahldraht, manchmal umhüllt mit Polyäthylen (PE) für Kabel mit hoher Faseranzahl, findet in der Mitte des Kernes als metallisches Stärkemitglied. Rohre (und Füller) werden um das Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Ein Aluminiumpolyäthylen-Laminat (APL) ist um die Kabelseele angewandt, die mit der Füllmasse gefüllt wird, um sie vor Wassereintritt zu schützen. Dann wird das Kabel mit einer PET-Hülle abgeschlossen.
Anwendungen:
|
GYTA angeschwemmter loser Lichtwellenleiter des Rohr-KT3003 für Antenne oder geleitete Anwendung |
||||||
| Description&Standards: | ||||||
|
Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit gefüllt eine wasserbeständige Füllmasse. Ein Stahldraht, manchmal umhüllt mit Polyäthylen (PE) für Kabel mit hoher Faseranzahl findet in der Mitte des Kernes als metallisches Stärkemitglied. Rohre (und Füller) sind angeschwemmt um das Stärkemitglied in eine kompakte und Kreiskabelseele. Ein Aluminiumpolyäthylen Laminat (APL) ist um die Kabelseele angewandt, die mit der Füllmasse gefüllt wird, um sie zu schützen vom Wassereintritt. Dann wird das Kabel mit einer PET-Hülle abgeschlossen.
|
||||||
| GYTA-Kabel stimmt mit Standard-YD/T 901-2001as gut als Iec 60794-1 überein. | ||||||
| Eigenschaften: | ||||||
| Gute mechanische und Temperaturleistung; | ||||||
| Hochfestes loses Rohr, das die beständige Hydrolyse ist; | ||||||
| Spezielle Rohrfüllmasse stellen einen kritischen Schutz der Faser sicher; | ||||||
| Besonders entworfene Kompaktbauweise ist an der Hinderung von losen Rohren an der Schrumpfung gut; | ||||||
| PET-Hülle schützt Kabel vor ultravioletter Strahlung; | ||||||
| Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen: | ||||||
| (1) Stahldraht benutzt als das zentrale Stärkemitglied; | ||||||
| (2) lose Rohrfüllmasse; | ||||||
| (3) Kabelseelefüllung 100%; | ||||||
| (4) APL-Feuchtigkeitssperre. | ||||||
| Technische Parameter: | ||||||
| Kabel-Art | Kabel-Durchmesser (Millimeter) |
Kabel-Gewicht (kg/km) |
Dehnbar Stärke Kurzfristig |
Zerstampfung Widerstand Kurzfristig |
Verbiegen Radius Dynamisch |
|
| GYTA-2~6 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-8~12 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-14~18 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-20~24 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-26~30 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-32~36 | 10,2 | 104 | 1000/3000 | 300/1000 | 10D/20D | |
| GYTA-38~48 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
| GYTA-50~60 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
| Eigenschaften aus optischen Fasern: | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Verminderung (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Bandbreite (Klasse A) | @850nm | ≥500 MHZ·Kilometer | ≥200 MHZ·Kilometer | |||
| @1300nm | ≥1000 MHZ·Kilometer | ≥600 MHZ·Kilometer | ||||
| Numerische Öffnung | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Kabel-Grenzwellenlänge λcc | ≤1260nm | ≤1480nm | ||||
| Lagerung/Betriebstemperatur: -40℃ zu + 70℃ | ||||||
| Auftrags-Informationen: | ||||||
| Markierung |
Zions-Kommunikation KT3003 GYTA XXX M (oder der Antrag des Kunden) |
|||||
| Paket |
Trommel 1000Mor 2000M/Wooden (oder der Antrag des Kunden) |
|||||
| Lieferfrist | Normalerweise 25 Tage nach empfingen die Ablagerung. | |||||
Wettbewerbsvorteil:
1, von den Rohstoffen zu den Endprodukten, führen wir intensive Qualitätskontrollen durch, um unsere Produktqualität beizubehalten:
A, ankommendes Material kontrolliert durch QC.
B, Herstellung prozesskontrolliert
A: Herstellungsverfahren
B: Arbeitskräfte ausgebildete Tageszeitung/Wochenzeitung/Monatszeitschrift
C: Arbeitsanweisungen manuell an jedem Arbeitsplatz
D: System 5S eingeführt
E: Maschineninstandhaltungsverfahren
C, Qualitätskontrolle und Endprüfung
Das qc-Personal überprüft das Material, das Prozessprodukt und das Endprodukt entsprechend der Spezifikation oder dem Testverfahren.
2, unsere R&D-Bemühungen zentrieren auf den Verstärkungsund sich entwickelnden Elementtechnologien, die benötigt werden, um das zukünftige Wachstum und den Erfolg für Kunden und Zions-Kommunikation zu stützen
3, wissen wir, dass Kunden dringende Bedürfnisse haben. Wir sind an der effektiven Kommunikation erfahren, auf Kunden einzuwirken. Um sofortige Dienstleistung zu erbringen, können wir für Sie antworten Stunden 7*24.
4, wir können schnell und Berufs- Antwort für das Erkundigung
5, mehr als 1000 Arten Kabel, Verbindungsstücke und baut können Erzeugnis sein und organisiert von uns zusammen
6, Intime-Lieferung
