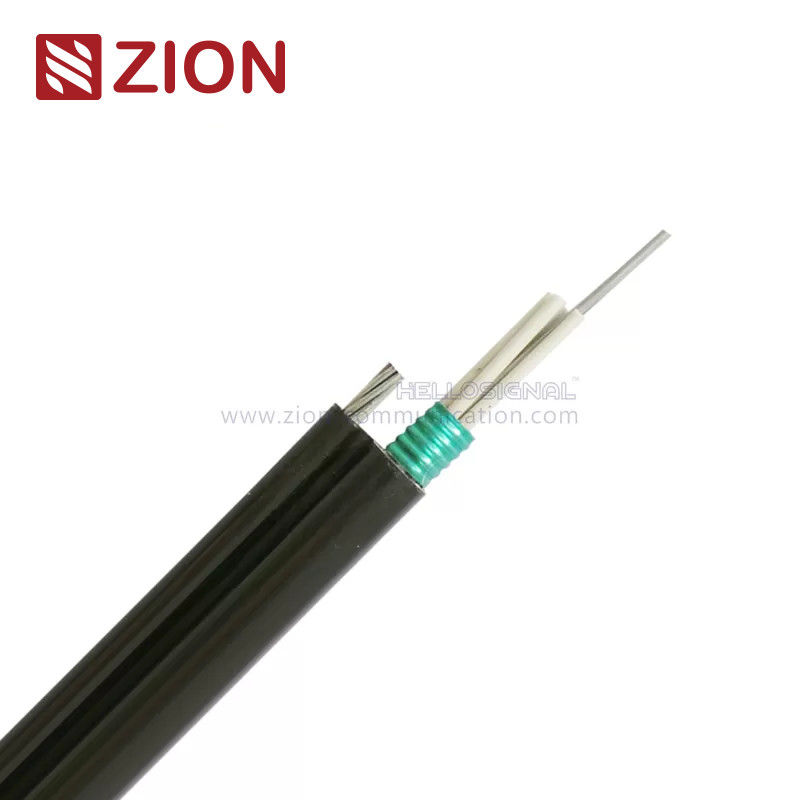

Abbildung 8-Lichtwellenleiter GYTC8S mit PET Hülle für selbsttragende Anwendung

Grundlegende Informationen
Herkunftsort: China
Markenname: Zion communication OR OEM
Zertifizierung: CE, ROHS, VDE, UL
Modellnummer: Lichtwellenleiter GYTC8S
Min Bestellmenge: 10 Kilometer
Verpackung Informationen: 1000M oder 2000M/hölzerne Trommel
Lieferzeit: Normalerweise 25 Werktage
Zahlungsbedingungen: T / T, L / C
Versorgungsmaterial-Fähigkeit: 1000KM/Monat
Detailinformationen
Faser-Einheit: YOFC, G.652D Füllen 1: Rohr-Füllmasse
Rohr: Loses Rohr Füllen 2: Kabel-Füllmasse
Stärkemitglied: Zentrales Stärke-Mitglied Gepanzert: PSP
Äußere Hülle: PET Stärke: Angeschwemmter Stahldraht
Farbe: Schwarzes Paket: 1000M oder 2000M/hölzerne Trommel
Markieren:

Langstreckenlichtwellenleiter

,

Faseroptik-Ethernet-Kabel


Produkt-Beschreibung





Abbildung 8-Lichtwellenleiter GYTC8S mit PET Hülle für selbsttragende Anwendung





Schnelles Detail:



  •  Abbildung 8-Kabel, selbsttragend
  •  GYTC8S-Lichtwellenleiter
  •  G.652D oder G.657A
  •  Kerne des Kabel-Durchmessers 2~36: 11.8mm
  •  Kerne des Kabel-Durchmessers 38~72: 13,4 Millimeter
  •  Dehnfestigkeit lang/kurzfristig: 6000/8000N
  •  Zerstampfungs-Widerstand lang/kurzfristiges: 1000/3000N/100mm
  •  Biegungsradius statisch/dynamisch: 10xD/20xD
  •  GYTC8S-Kabel stimmt mit Standard-YD/T 1155-2001as gut als Iec 60794-1 überein



Beschreibung:



Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Ein Stahldraht, manchmal umhüllt mit Polyäthylen (PE) für Kabel mit hoher Faseranzahl, findet in der Mitte des Kernes als metallisches Stärkemitglied. Rohre (und Füller) werden um das Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Ein Aluminiumpolyäthylen-Laminat (APL) ist um die Kabelseele angewandt. welches mit der Füllmasse gefüllt wird, um sie vor Wassereintritt zu schützen. Dann wird die Kabelseele mit einer inneren Hülle des dünnen PET umfasst. Nachdem das PSP longitudinal über der inneren Hülle angewendet ist, wird das Kabel mit einer äußeren Hülle des PET abgeschlossen.



Anwendungen:

  • Angenommen Verteilung zur im Freien.
  • Passend für Luftrohr und begrabene Methode.
  • Langstrecken- und Inhausnetzkommunikation.





Lichtwellenleiter GYTC8S des Abbildung 8-KT3005 mit PET Hülle für selbsttragende Anwendung
Description&Standards:

Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit gefüllt

eine wasserbeständige Füllmasse. Ein Stahldraht, manchmal umhüllt mit Polyäthylen (PE) für Kabel mit

 hohe Faseranzahl, findet in der Mitte des Kernes als metallisches Stärkemitglied. Rohre (und Füller) werden angeschwemmt

 um das Stärkemitglied in eine kompakte und Kreiskabelseele. Ein Aluminiumpolyäthylen-Laminat

(APL) ist um die Kabelseele angewandt. welches mit der Füllmasse gefüllt wird, um sie vor Wassereintritt zu schützen.

 Dann wird die Kabelseele mit einer inneren Hülle des dünnen PET umfasst. Nach dem PSP wird longitudinal über dem inneren angewendet

Hülle, das Kabel wird mit einer äußeren Hülle des PET abgeschlossen.


GYTC8S-Kabel stimmt mit Standard-YD/T 1155-2001as gut als Iec 60794-1 überein
Eigenschaften:
Dehnbare Stärke von angeschwemmten Drähten erfüllen die Bedingung von selbsttragendem und verringern die Installationskosten;
Gute mechanische und Temperaturleistung;
Hochfestes loses Rohr, das die beständige Hydrolyse ist;
Spezielle Rohrfüllmasse stellen eine kritische Schutzfaser sicher;
Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
(1) Stahldraht benutzt als das zentrale Stärkemitglied;
(2) lose Rohrfüllmasse;
(3) Kabelseelefüllung 100%;

Technische Parameter:
Kabel-Art Kabel-Durchmesser
(Millimeter)
Kabel-Gewicht
    (kg/km)
Dehnfestigkeit
Lang/kurzfristig
         (N)
Zerstampfungs-Widerstand
Lang/kurzfristig
(N/100mm)

Verbiegen

Radius
Statisch

Dynamisch
(Millimeter)

GYTC8S-2~6 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-8~12 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-14~18 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-20~24 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-26~30 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-31~36 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-37~42 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-43~52 9.5*18.3 245 2500/4000 600/1500 10D/20D

 Eigenschaften aus optischen Fasern:
       G.652 G.655 50/125μm 62.5/125μm
Verminderung
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36
 dB/km
≤0.40
dB/km

@1550nm ≤0.22
 dB/km
≤0.23
dB/km

Bandbreite (Klasse A) @850nm     ≥500 MHZ·Kilometer ≥200 MHZ·Kilometer
  @1300nm     ≥1000 MHZ·Kilometer ≥600 MHZ·Kilometer
Numerische Öffnung     Na 0.200±0.015 0.275±0.015NA
Kabel-Grenzwellenlänge λcc ≤1260nm ≤1480nm
Lagerung/Betriebstemperatur: -40℃ zu + 60℃
Auftrags-Informationen:
  Markierung

Zions-Kommunikation KT3005 GYTC8S XXX M (oder pro den Antrag des Kunden)

  Paket 1000M oder 2000M/hölzerne Trommel (oder pro den Antrag des Kunden)
  Lieferfrist Normalerweise 25 Tage nach empfingen die Ablagerung.





Wettbewerbsvorteil:



1, von den Rohstoffen zu den Endprodukten, führen wir intensive Qualitätskontrollen durch, um unsere Produktqualität beizubehalten:

A, ankommendes Material kontrolliert durch QC.

B, Herstellung prozesskontrolliert

  A: Herstellungsverfahren

  B: Arbeitskräfte ausgebildete Tageszeitung/Wochenzeitung/Monatszeitschrift

  C: Arbeitsanweisungen manuell an jedem Arbeitsplatz

  D: System 5S eingeführt

  E: Maschineninstandhaltungsverfahren

C, Qualitätskontrolle und Endprüfung

  Das qc-Personal überprüft das Material, das Prozessprodukt und das Endprodukt entsprechend der Spezifikation oder dem Testverfahren.

2, unsere R&D-Bemühungen zentrieren auf den Verstärkungsund sich entwickelnden Elementtechnologien, die benötigt werden, um das zukünftige Wachstum und den Erfolg für Kunden und Zions-Kommunikation zu stützen

3, wissen wir, dass Kunden dringende Bedürfnisse haben. Wir sind an der effektiven Kommunikation erfahren, auf Kunden einzuwirken. Um sofortige Dienstleistung zu erbringen, können wir für Sie antworten Stunden 7*24.

4, wir können schnell und Berufs- Antwort für das Erkundigung

5, mehr als 1000 Arten Kabel, Verbindungsstücke und baut können Erzeugnis sein und organisiert von uns zusammen

6, Intime-Lieferung



Abbildung 8-Lichtwellenleiter GYTC8S mit PET Hülle für selbsttragende Anwendung 0
