| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | Bloßes Kupfer | Nichtleiter: | Festes Polyäthylen |
|---|---|---|---|
| Schild: | Weil-Borte (95%) | Energie-Draht-Leiter: | Weil |
| EnergieDrahtdurchmesser der Isolierung: | PVC (rot, schwarz) | Jacke: | PVC/PE/LSZH |
|

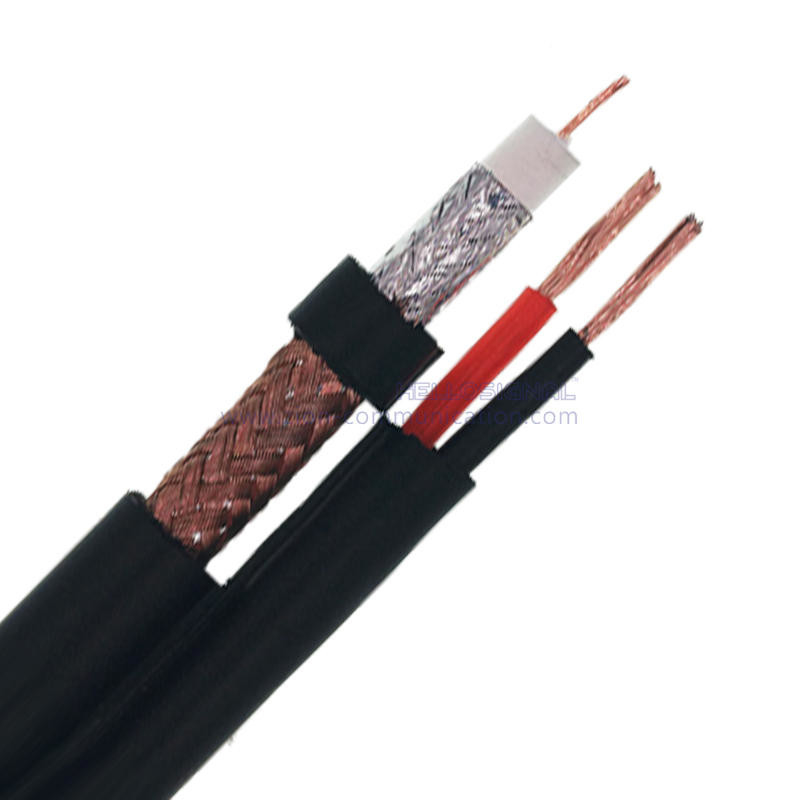

RG59 E 50 % CCA + 2C0.75MM2 CCA Abbildung 8 75 Ohm CCTV-Koaxialkabel NR.7102041 |
||
| Konstruktionsparameter: | ||
| Innenleiter | 0,5 mm blankes Kupfer | |
| Dielektrikum | 3,5 mm geschäumtes Polyethylen | |
| Schild 1 | Al/PET-Folie | |
| Schild 2 | 0,12 mm CCA-Geflecht (50 %) | |
| Jacke | 5,6 mm PVC/PE/LSZH | |
| Stromkabelleiter | 2x (16*0,25mmCCA) | |
| Stromkabel Durchmesser der Isolierung | 2,0 mm PVC (rot, schwarz) | |
| Jacke | 5,05 mm PVC/PE/LSZH | |
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |
| Elektrische Eigenschaften: | ||
| Innenleiterwiderstand | 87,6 Ohm/KM bei 20℃ | |
| Kapazität | 69±2 pF/m | |
| Impedanz | 75 ± 3 Ω | |
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |
| Ausbreitungsgeschwindigkeit | 0,66 | |
| Funkentest (VAC) | 3 | |
| Mechanische und Umwelteigenschaften | ||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |
| Betriebstemperaturbereich | -20℃bis 60℃ | |
| Kabeldurchmesser | 5,6 × 5,05 mm | |
| Kreuzung | ||
 |
||
| Dämpfung (20℃): | ||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) |
| 5 | 0,81 | 2.66 |
| 50 | 2.55 | 8.35 |
| 100 | 3,60 | 11.80 |
| 300 | 6.23 | 20.42 |
| 450 | 7.62 | 24.99 |
| 865 | 10.57 | 34.66 |
| 1000 | 11.36 | 37.26 |
| 1750 | 15.02 | 49.29 |
| 2150 | 16.65 | 54.62 |
| 2500 | 17.96 | 58,90 |
| 3000 | 19.67 | 64.52 |
| Bestellinformationen: | ||
| Markierung | HELLOSIGNAL RG59 E 50 % CCA + 2C0.75MM2 CCA Abbildung 8 CCTV-KOAXIALKABEL 7102041 ×××M/FT |
|
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |
| Marke | HALLOSIGNAL®ODER OEM | |
