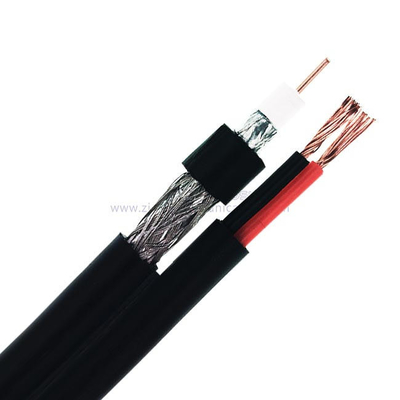

RG6/U+2C18AWG Abbildung 8
75 Ohm CCTV-Koaxialkabel
NR.7102001
|
Ähnlicher Typ: |
Katalog
Nein. |
Leitungstyp
&Nom.DCR |
Abschirmung&
%Abdeckung |
Jacke |
Power Wire Cond.Type |
Stromkabel
OD von
Isolierung |
Jacke |
Nom.Kapazität |
Nennimp.Ω |
RG6/U
+2C18AWG CM
Abbildung 8
NR.7102002 |
18AWG(SOL)Cu
21,2 Ω/km |
1.B.Al/PET
2.BC-Geflecht 95% |
6,65 mm
PVC-CM |
2x18AWG/
(7 * 0,38 mm) BC |
1,9 mm
PVC-CM
(Rot schwarz) |
5,05 mm PVC-CM |
52±3pF/m |
75±3Ω |
RG6/U+2C
18 AWG CMR
Abbildung 8
NR.7102003 |
18AWG(SOL)Cu
21,2 Ω/km |
1.B.Al/PET
2.BC-Geflecht 95% |
6,65 mm
PVC-CMR |
2x18AWG/
(7 * 0,38 mm) BC |
1,9 mm
PVC-CMR
(Rot schwarz) |
5,05 mm PVC-CMR |
52±3pF/m |
75±3Ω |
RG6/U
+2C18AWG CMP
Abbildung 8
NR.7102004 |
18AWG(SOL)Cu
21,2 Ω/km |
1.B.Al/PET
2.BC-Geflecht 95% |
5,9 mm
PVC-CMP |
2x18AWG/
(7 * 0,38 mm) BC |
1,6 mm
PVC-CMP
(Rot schwarz) |
3,8 mm PVC-CMP |
52±3pF/m |
75±3Ω |

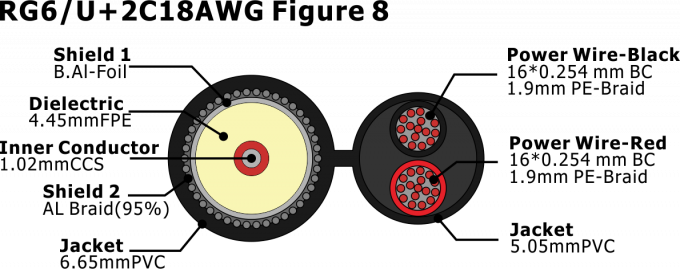

Konstruktionsparameter: |
Innenleiter |
1,02 mm/0,04 Zoll/18 AWG CCS |
Dielektrikum |
4,45 mm/0,175" geschäumtes PE |
Schild 1 |
Abschirmung aus gebundener Aluminiumfolie |
Schild 2 |
AL-Geflechtdraht 95 % Bedeckung |
Jacke |
6,65 mm PVC |
Stromkabelleiter |
2x18AWG/(16*0,25mm) BC |
Stromkabel Durchmesser der Isolierung |
1,9 mm PE/PVC (rot, schwarz) |
Jacke |
5,05 mm PVC |
Anwendung |
Zur Verwendung in längeren CCTV-Lauflängen |
Elektrische Eigenschaften: |
Innenleiterwiderstand |
Der Max.um 20℃muss < 87 Ω/km (26,6 Ω/kft) sein |
Kapazität |
52 ±3 pF/m 17±0,3 pF/ft |
Impedanz |
75 ± 3 Ω |
Rückflussdämpfung |
zwischen 5 und 1000MHz: > 22dB |
Ausbreitungsgeschwindigkeit |
0,85 |
Funkentest (VAC) |
4 |
|
Mechanische und Umwelteigenschaften |
Biegeradius des Kabels |
10-facher Kabeldurchmesser |
Betriebstemperaturbereich |
-20℃bis 60℃ |
Kabeldurchmesser |
6,65 × 5,05 mm |
|
Kreuzung |
|
Dämpfung (20℃): |
Frequenz (MHZ) |
Max. Dämpfung (dB/100ft) |
Max. Dämpfung (dB/100m) |
5 |
0,58 |
1,90 |
55 |
1,60 |
5.25 |
83 |
1,95 |
6.40 |
187 |
2,85 |
9.35 |
211 |
3.05 |
10.00 |
250 |
3.30 |
10.82 |
300 |
3.55 |
11.64 |
350 |
3,85 |
12.63 |
400 |
4.15 |
13.61 |
450 |
4.40 |
14.43 |
500 |
4.66 |
15.29 |
550 |
4,90 |
16.08 |
600 |
5.10 |
16.73 |
750 |
5.65 |
18.54 |
865 |
6.10 |
20.01 |
1000 |
6.55 |
21.49 |
|
Bestellinformationen: |
Markierung |
HELLOSIGNAL RG6/U+2C18AWG Abbildung 8
CCTV-KOAXIALKABEL 7102001 ×××M/FT |
Paket |
Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … |
Lieferzeit |
Normalerweise 25 Tage nach Erhalt der Anzahlung. |
Marke |
HELLOSIGNAL® ODER OEM |
|
