| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | 18AWG CCS | Nichtleiter: | Festes Polyäthylen |
|---|---|---|---|
| Shield1: | Verbundenes Aluminiumfolie-Schild | Shield2: | Abdeckung des AL-Borten-Drahtes 95% |
| Energie-Draht-Leiter: | Weil | EnergieDrahtdurchmesser der Isolierung: | PE/PVC (rot, schwarz) |
| Jacke: | PVC |
|

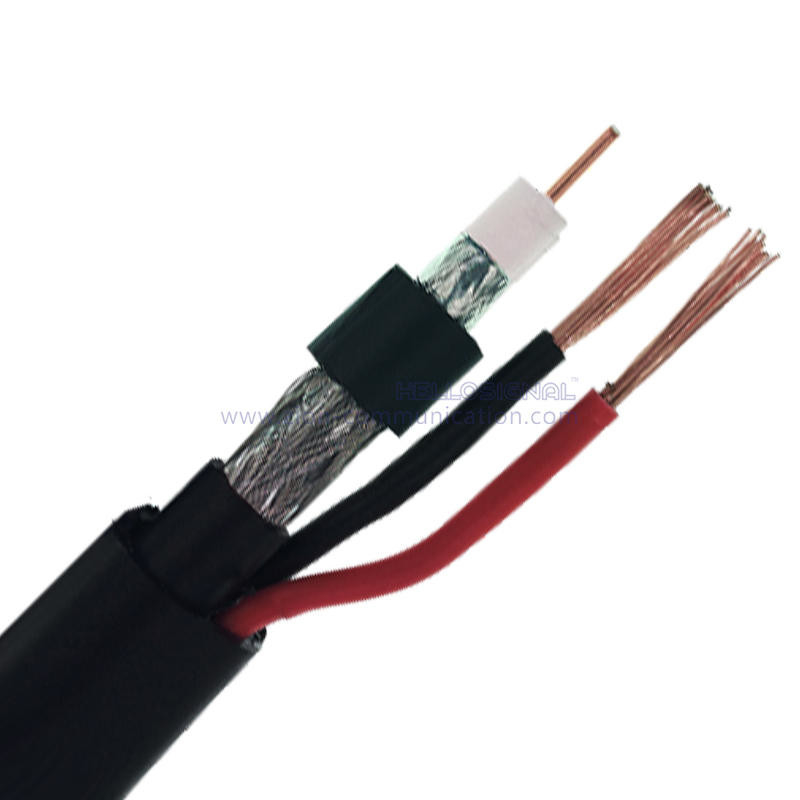

RG6/U+2C18AWG Allgemein 75 Ohm CCTV-Koaxialkabel NR.7102005 |
||
| Konstruktionsparameter: | ||
| Innenleiter | 1,02 mm/0,04 Zoll/18 AWG CCS | |
| Dielektrikum | 4,45 mm/0,175" geschäumtes PE | |
| Schild 1 | Abschirmung aus gebundener Aluminiumfolie | |
| Schild 2 | AL-Geflechtdraht 95 % Bedeckung | |
| Jacke | 6,65 mm PVC | |
| Stromkabelleiter | 2x18AWG/(16*0,254mm) CCA | |
| Stromkabel Durchmesser der Isolierung | 1,9 mm PE/PVC (rot, schwarz) | |
| Jacke | 10,15 mm PVC | |
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |
| Elektrische Eigenschaften: | ||
| Innenleiterwiderstand |
Der Max.um 20℃muss < 87 Ω/km (26,6 Ω/kft) |
|
| Kapazität | 52 ±3 pF/m 17±0,3 pF/ft | |
| Impedanz | 75 ± 3 Ω | |
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |
| Ausbreitungsgeschwindigkeit | 0,85 | |
| Funkentest (VAC) | 4 | |
| Mechanische und Umwelteigenschaften | ||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |
| Betriebstemperaturbereich | -20℃bis 60℃ | |
| Kabeldurchmesser | 10,15 mm | |
| Kreuzung | ||
 |
||
| Dämpfung (20℃): | ||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) |
| 5 | 0,58 | 1,90 |
| 55 | 1,60 | 5.25 |
| 83 | 1,95 | 6.40 |
| 187 | 2,85 | 9.35 |
| 211 | 3.05 | 10.00 |
| 250 | 3.30 | 10.82 |
| 300 | 3.55 | 11.64 |
| 350 | 3,85 | 12.63 |
| 400 | 4.15 | 13.61 |
| 450 | 4.40 | 14.43 |
| 500 | 4.66 | 15.29 |
| 550 | 4,90 | 16.08 |
| 600 | 5.10 | 16.73 |
| 750 | 5.65 | 18.54 |
| 865 | 6.10 | 20.01 |
| 1000 | 6.55 | 21.49 |
| Bestellinformationen: | ||
| Markierung | HELLOSIGNAL RG6/U+2C18AWG Üblich CCTV-KOAXIALKABEL 7102005 ×××M/FT |
|
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |
| Marke | HALLOSIGNAL®ODER OEM | |
