| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | 18AWG CCS | Nichtleiter: | Festes Polyäthylen |
|---|---|---|---|
| Shield1: | Verbundenes Aluminiumfolie-Schild | Shield2: | Abdeckung des AL-Borten-Drahtes 95% |
| Energie-Draht-Leiter: | Weil | EnergieDrahtdurchmesser der Isolierung: | PVC-CMP (rot, schwarz) |
| Jacke: | PVC-CMP |
|

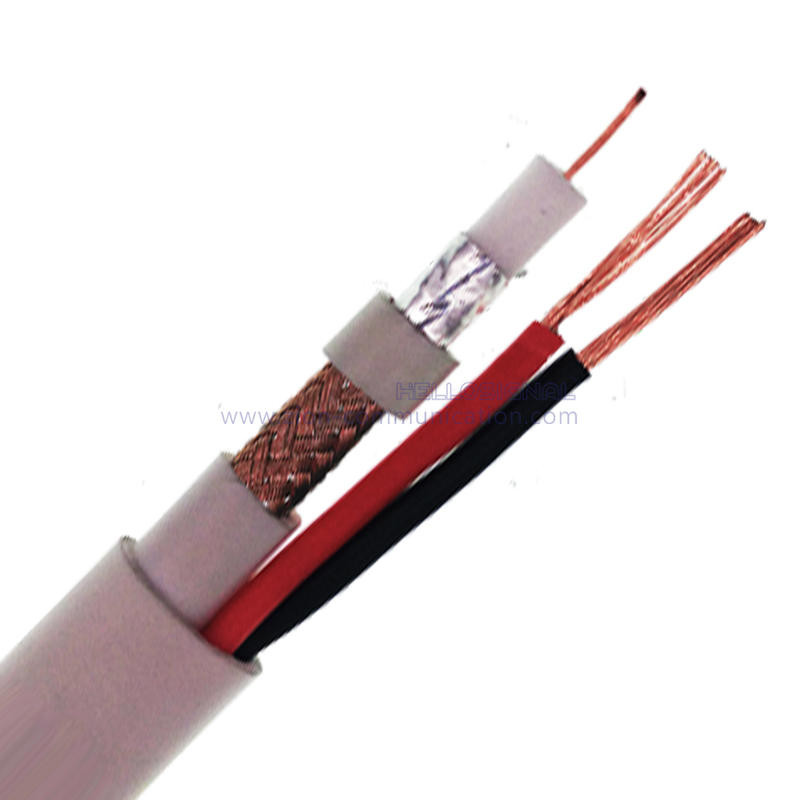

RG6/U+2C18AWG CMP Allgemein 75 Ohm CCTV-Koaxialkabel NR.7102008 |
||
| Konstruktionsparameter: | ||
| Innenleiter | 1,02 mm/0,04 Zoll/18 AWG Kupfer | |
| Dielektrikum | 4,32 mm Schaum-FEP | |
| Schild 1 | Abschirmung aus gebundener Aluminiumfolie | |
| Schild 2 | AL-Geflechtdraht 95 % Bedeckung | |
| Jacke | 5,9 mm PVC-CMP | |
| Stromkabelleiter | 2x18AWG/(16*0,25mm) BC | |
| Stromkabel Durchmesser der Isolierung | 1,6 mm PVC-CMP (rot, schwarz) | |
| Jacke | 9,0 mm PVC-CMP | |
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |
| Elektrische Eigenschaften: | ||
| Innenleiterwiderstand |
Der Max.um 20℃muss < 21,2 Ω/km (6,96 Ω/kft) |
|
| Kapazität | 52 ±3 pF/m 17±0,3 pF/ft | |
| Impedanz | 75 ± 3 Ω | |
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |
| Ausbreitungsgeschwindigkeit | 0,85 | |
| Funkentest (VAC) | 4 | |
| Mechanische und Umwelteigenschaften | ||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |
| Betriebstemperaturbereich | -20℃bis 75℃ | |
| Kabeldurchmesser | 9,0 mm | |
| Kreuzung | ||
 |
||
| Dämpfung (20℃): | ||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) |
| 1 | 0,50 | 1.64 |
| 10 | 0,92 | 3.02 |
| 50 | 1,75 | 5.74 |
| 100 | 2.60 | 8.52 |
| 200 | 3,80 | 12.46 |
| 400 | 5.50 | 18.03 |
| 700 | 7.60 | 24.92 |
| 900 | 8,90 | 29.18 |
| 1000 | 9.30 | 30.49 |
| 1200 | 10.60 | 34.75 |
| 1450 | 12.00 | 39.34 |
| 1800 | 13.60 | 44.59 |
| 2200 | 14.80 | 48.52 |
| 3000 | 18.00 | 59.02 |
| Bestellinformationen: | ||
| Markierung | HELLOSIGNAL RG6/U+2C18AWG CMP Allgemein CCTV-KOAXIALKABEL 7102008 ×××M/FT |
|
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |
| Marke | HALLOSIGNAL®ODER OEM | |
