| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | Kupfer | Nichtleiter: | geschäumtes Polyäthylen |
|---|---|---|---|
| Shield1: | Alfolie | Shield2: | CCA-Borte (48%) |
| Energie-Draht-Leiter: | CCA | EnergieDrahtdurchmesser der Isolierung: | PVC (rot, schwarz) |
| Jacke: | PVC/PE/LSZH |
|

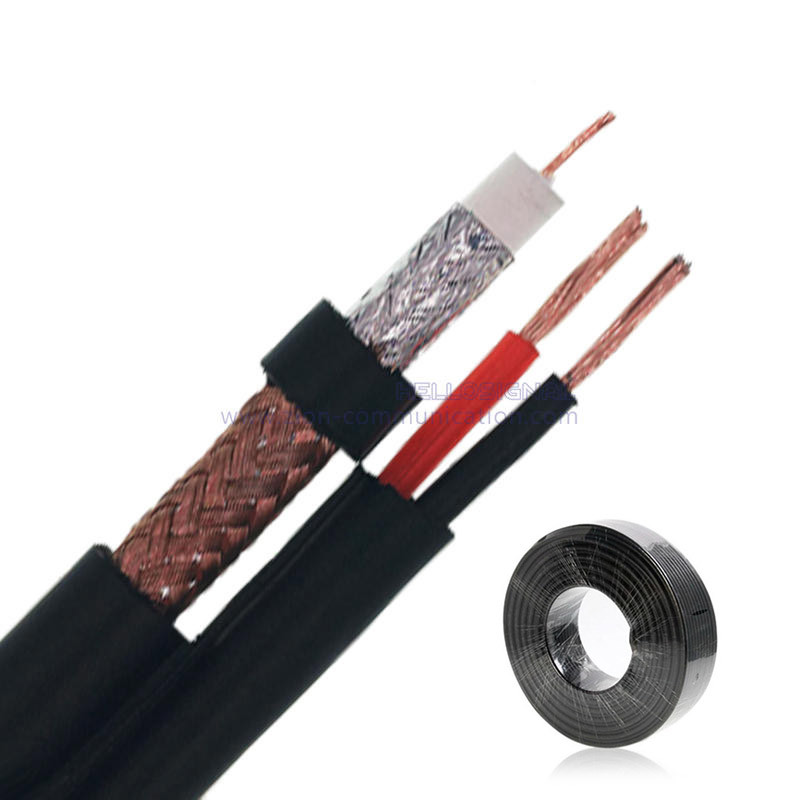

3C-2V+2x0,50, Abbildung 8 75 Ohm CCTV-Koaxialkabel NR.7102062 |
||
| Konstruktionsparameter: | ||
| Innenleiter | 0,50 mm Kupfer | |
| Dielektrikum | 3,2 mm geschäumtes Polyethylen | |
| Schild 1 | Al Folie | |
| Schild 2 | 0,12 mm CCA-Geflecht (48 %) | |
| Jacke | 5,0 mm PVC/PE/LSZH | |
| Stromkabelleiter | 2x (11*0,25mmCCA) | |
| Stromkabel Durchmesser der Isolierung | 1,6 mm PVC (Rot, Schwarz) | |
| Jacke | 4,4 mm PVC/PE/LSZH | |
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |
| Elektrische Eigenschaften: | ||
| Innenleiterwiderstand | Der Max.um 20℃muss < 87,6 Ω/km sein | |
| Kapazität | 69±4 pF/m | |
| Impedanz | 75 ± 3 Ω | |
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 20dB | |
| Ausbreitungsgeschwindigkeit | ||
| Funkentest (VAC) | 1 | |
| Mechanische und Umwelteigenschaften | ||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |
| Betriebstemperaturbereich | -20℃bis 60℃ | |
| Kabeldurchmesser | 5,0 × 4,4 mm | |
| Kreuzung | ||
 |
||
| Dämpfung (20℃): | ||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) |
| 10 | 4,80 | |
| 30 | 8.30 | |
| 72 | 12.90 | |
| 88 | 14.20 | |
| 90 | 14.40 | |
| 135 | 17.60 | |
| 180 | 20.40 | |
| 220 | 22.50 | |
| 270 | 24.90 | |
| 440 | 31.80 | |
| 750 | 41.60 | |
| 770 | 42.10 | |
| Bestellinformationen: | ||
| Markierung | HELLOSIGNAL 3C-2V+2x0,50, Abbildung 8 CCTV-KOAXIALKABEL 7102062 ×××M/FT |
|
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |
| Marke | HALLOSIGNAL®ODER OEM | |
