| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | Bloßes Kupfer | Nichtleiter: | Spe |
|---|---|---|---|
| Schild: | CCA (85%) | Energie-Draht-Leiter: | CCA |
| EnergieDrahtdurchmesser der Isolierung: | PVC (rot, schwarz) | Jacke: | PVC-Grün |

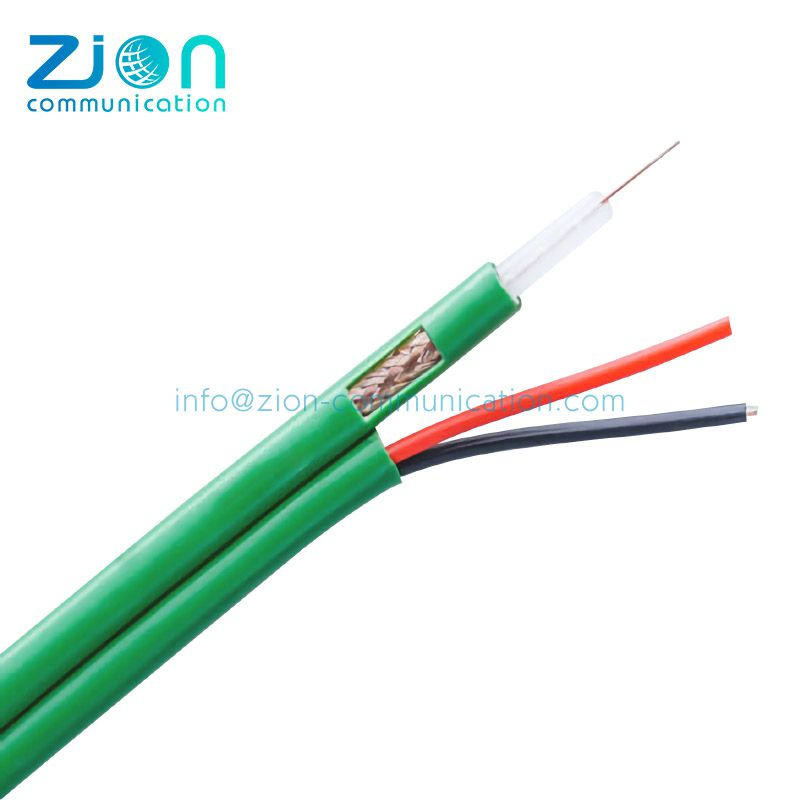

| KX6+2×0,50 PVC – Abbildung 8(NR.7102071) | ||

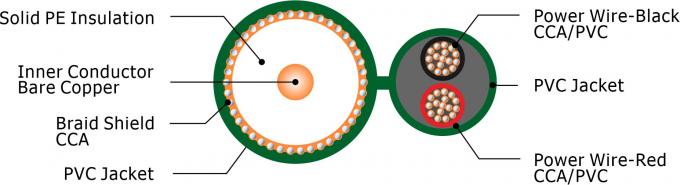

| Konstruktionsparameter: | ||
| Innenleiter: | 7 × 0,20 mm blankes Kupfer | |
| Isolierung: | 3,70 mm SPE | |
| Schild: | 96 x 0,12 mm CCA (85 %) | |
| Jacke: | 6,00 mm PVC Grün | |
| Stromkabelleiter: | 2 x 16 x 0,20 mm CCA = 0,50 mm2CCA | |
| Isolierung des Stromkabels: | 1,60 mm PVC in Rot und Schwarz | |
| Stromkabelmantel: | 4,00 mm PVC Grün | |
| Elektrische Eigenschaften: | ||
| Innenleiterwiderstand | 87,5 Ω/KM bei 20℃ | |
| Kapazität | 67 ±3 pF/m | |
| Impedanz | 75 ± 3 Ω | |
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |
| Ausbreitungsgeschwindigkeit | 0,85 | |
| Funkentest (VAC) | 4 | |
| Mechanische und Umgebungseigenschaften: | ||
| Kabelbiegeradius | 10-facher Kabeldurchmesser | |
| Betriebstemperaturbereich | -20℃bis +60℃ | |
| Kreuzung: | ||
 |
||
| Dämpfung (20℃): | ||
| Frequenz (MHZ) | Max. Dämpfung (dB/100m) | |
| 10 | 5.00 | |
| 50 | 8.10 | |
| 100 | 13.00 | |
| 200 | 18.50 | |
| 400 | 22.50 | |
| 850 | 34.50 | |
| 950 | 37.50 | |
| 1000 | 45.00 | |
| ※Hinweis: Die obige Übertragungsleistung für die 100M, 20 ± 2℃unter den getesteten Bedingungen. | ||
| Bestellinformationen: | ||
| Markierung | HELLOSIGNAL KX6+2×0,50 mm2 Abbildung 8 CCTV-KABEL ...305M | |
| Inneres Paket | 300M oder 500M/Holzspule/Karton | |
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |
| Marke | HELLOSIGNAL® ODER OEM | |
