| Herkunftsort: | CHINA |
|---|---|
| Markenname: | hellosignal |
| Zertifizierung: | UL, CE, RoHS |
| Modellnummer: | CCTV-ÜBERWACHUNGS-KABEL |
| Min Bestellmenge: | 30 KILOMETER |

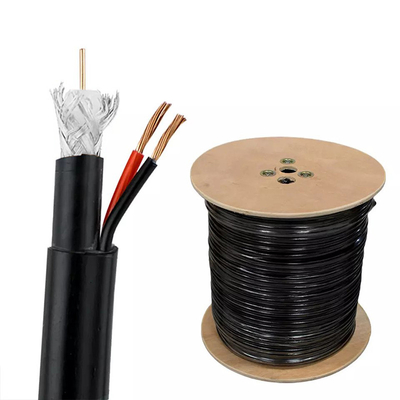

| Verpackung Informationen: | 500FT, 1000FT hölzerne Spule oder Spule im Kasten |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | Cu | Nichtleiter: | geschäumtes Polyäthylen |
|---|---|---|---|
| Shield1: | AL/Pet/Al | Shield2: | TC 70% |
| Energie-Draht-Leiter: | Cu | EnergieDrahtdurchmesser der Isolierung: | PVC (rot, schwarz) |
| Jacke: | PVC-Common |
|
HD70+2×1.00 Nr. 7102138 |
||||||||
| Ähnlicher Typ: | ||||||||
| Koaxialkabel | Power-Kerne | Gesamte Außenscheide | ||||||
| Katalog Nein. |
Leitungstyp &Nom.DCR |
Dielektrikum | Abschirmung& %Abdeckung |
Jacke | Power Wire Cond.Type | Stromkabel OD von Isolierung |
Jacke | Nom.Kapazität |
| HD70+2×0,50 Nr. 7102136 |
0,70 mm (SOL)Cu | Schaum FEP |
1.AL/Haustier/Al 2.TC-Geflecht 70% |
4,3 mm PVC | 2x (16 × 0,19 mm CU) |
1,8 mm PVC (Rot schwarz) |
7,7 × 6,3 mm PVC Verbreitet |
52 ±3 pF/m |
| HD70+2×0,75 Nr. 7102137 |
0,70 mm (SOL)Cu | Schaum FEP |
1.AL/Haustier/Al 2.TC-Geflecht 70% |
4,3 mm PVC | 2x (24 × 0,19 mm CU) |
2,0 mm PVC (Rot schwarz) |
7,9 × 6,4 mm PVC Verbreitet |
52 ±3 pF/m |
| Konstruktionsparameter: | ||||||||
| Innenleiter | 0,70 mm Cu | |||||||
| Dielektrikum | 2,9 mm geschäumtes Polyethylen | |||||||
| Schild 1 | AL/Haustier/Al | |||||||
| Schild 2 | TC 70% | |||||||
| Jacke | 4,3 mm PVC | |||||||
| Stromkabelleiter | 2x(32×0,19mmCU) | |||||||
| Stromkabel Durchmesser der Isolierung | 2,2 mm PVC (rot, schwarz) | |||||||
| Jacke | 8,15 × 6,55 mm PVC gemeinsam | |||||||
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |||||||
| Elektrische Eigenschaften: | ||||||||
| Innenleiterwiderstand | Der Max.um 20℃muss < 64,9 Ω/km sein | |||||||
| Kapazität | 52 ±3 pF/m 15,8 ±1 pF/ft | |||||||
| Impedanz | 75 ± 3 Ω | |||||||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 20dB | |||||||
| Ausbreitungsgeschwindigkeit | 0,82 | |||||||
| Funkentest (VAC) | 3 | |||||||
| Mechanische und Umwelteigenschaften | ||||||||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |||||||
| Betriebstemperaturbereich | -20℃bis 60℃ | |||||||
| Kabeldurchmesser | 8,15 × 6,55 mm | |||||||
| Kreuzung | ||||||||
 |
||||||||
| Dämpfung (20℃): | ||||||||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | ||||||
| 1 | 1,80 | |||||||
| 5 | 2,80 | |||||||
| 10 | 3,90 | |||||||
| 50 | 7,90 | |||||||
| 100 | 11.10 | |||||||
| 200 | 15.10 | |||||||
| 400 | 21.80 | |||||||
| 700 | 29.80 | |||||||
| 900 | 34.40 | |||||||
| 1000 | 36.00 | |||||||
| Bestellinformationen: | ||||||||
| Markierung | HELLOSIGNAL HD70+2×1.00 CCTV-KOAXIALKABEL 7102138 ×××M/FT |
|||||||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |||||||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |||||||
| Marke | HELLOSIGNAL® ODER OEM | |||||||
| Ähnlicher Typ: | ||||||||
| Koaxialkabel | Power-Kerne | Gesamte Außenscheide | ||||||
| Katalog Nein. |
Leitungstyp &Nom.DCR |
Dielektrikum | Abschirmung& %Abdeckung |
Jacke | Power Wire Cond.Type | Stromkabel OD von Isolierung |
Jacke | Nom.Kapazität |
| HD70+2×0,50 Nr. 7102136 |
0,70 mm (SOL)Cu | Schaum FEP |
1.AL/Haustier/Al 2.TC-Geflecht 70% |
4,3 mm PVC | 2x (16 × 0,19 mm CU) |
1,8 mm PVC (Rot schwarz) |
7,7 × 6,3 mm PVC Verbreitet |
52 ±3 pF/m |
| HD70+2×0,75 Nr. 7102137 |
0,70 mm (SOL)Cu | Schaum FEP |
1.AL/Haustier/Al 2.TC-Geflecht 70% |
4,3 mm PVC | 2x (24 × 0,19 mm CU) |
2,0 mm PVC (Rot schwarz) |
7,9 × 6,4 mm PVC Verbreitet |
52 ±3 pF/m |
